Индуктивный датчик NC

Индуктивные датчики NC (с функцией выхода нормально закрытый) от российского производителя Сенсор

Индуктивный датчик ВБИ-Д06-45У-1112-З
Индуктивный датчик ВБИ-Д06-45У-1112-З
Индуктивный датчик ВБИ-Д06-45У-1112-З
Индуктивный датчик ВБИ-Д06-45У-1112-З

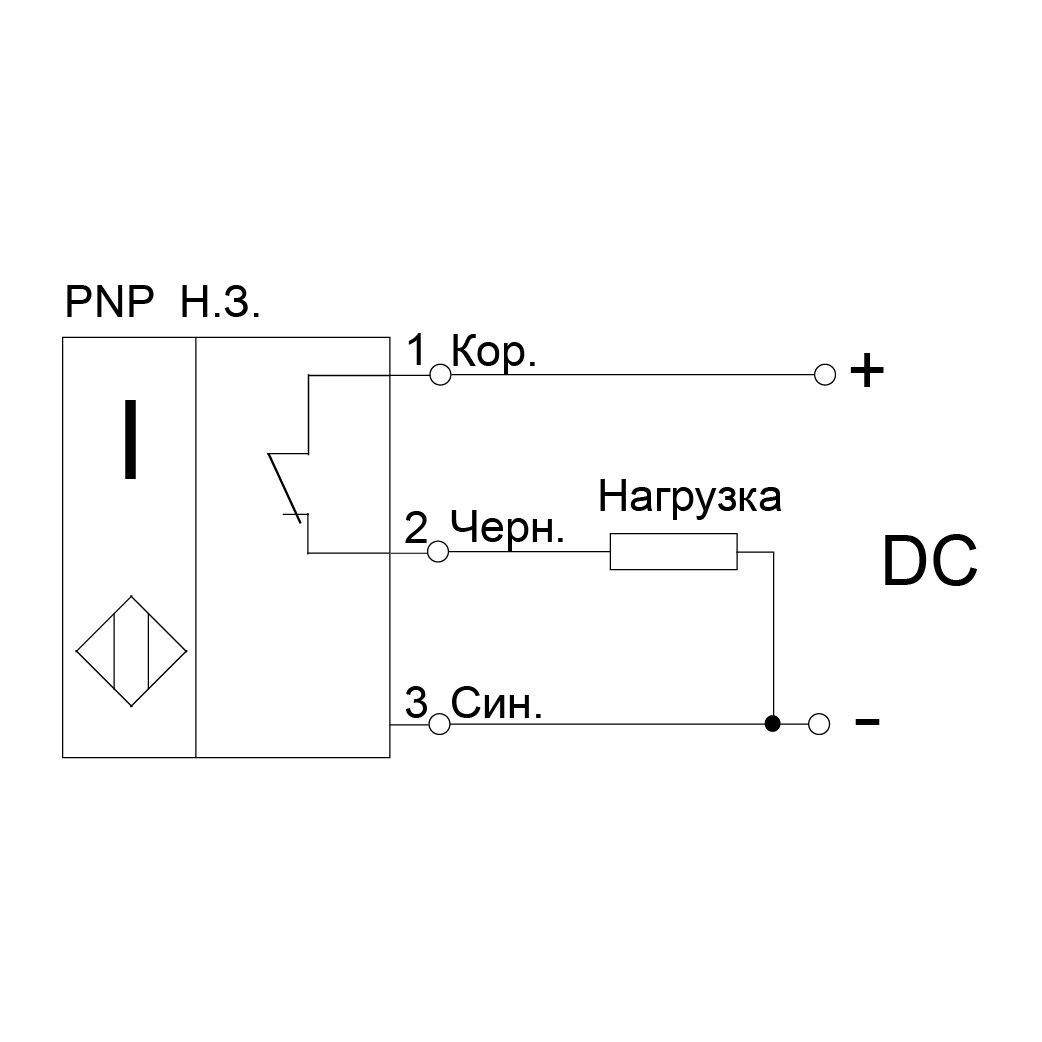

PNP-NC
Индуктивный датчик
ВБИ-Д06-45У-1112-З
В наличии   2 шт.
Исполнение: Общепромышленное
Модификация: Стандартное расстояние срабатывания
Тип корпуса: цилиндрический гладкий
Расстояние срабатывания Sn, мм: 1,5
Размер корпуса: Ø 6,5 мм
Конструкция корпуса: Средний корпус
Схема выхода: PNP
Функция выхода: NC
Материал корпуса: Латунь никелированная
Степень защиты корпуса: IP67
Температура окружающей среды: -25…+80 °С
Защита коммутационного элемента: Бистабильная
5 352.14 ₽
Цена с НДС 22%
ВБИ-М08-29У
ВБИ-М08-29У
ВБИ-М08-29У
PNP-NC
Индуктивный датчик
ВБИ-М08-29У-1112-С
В наличии
Исполнение: Общепромышленное
Модификация: Стандартное расстояние срабатывания
Тип корпуса: цилиндрический с резьбой
Расстояние срабатывания Sn, мм: 1,5
Размер корпуса: Ø 8 мм
Конструкция корпуса: Короткий корпус
Обозначение резьбы: М8
Схема выхода: PNP
Функция выхода: NC
Материал корпуса: Латунь никелированная
Степень защиты корпуса: IP67
Температура окружающей среды: -30…+70 °С
Защита коммутационного элемента: Тактовая
5 328.96 ₽
Цена с НДС 22%
ВБИ-М08-29УР
ВБИ-М08-29УР
ВБИ-М08-29УР

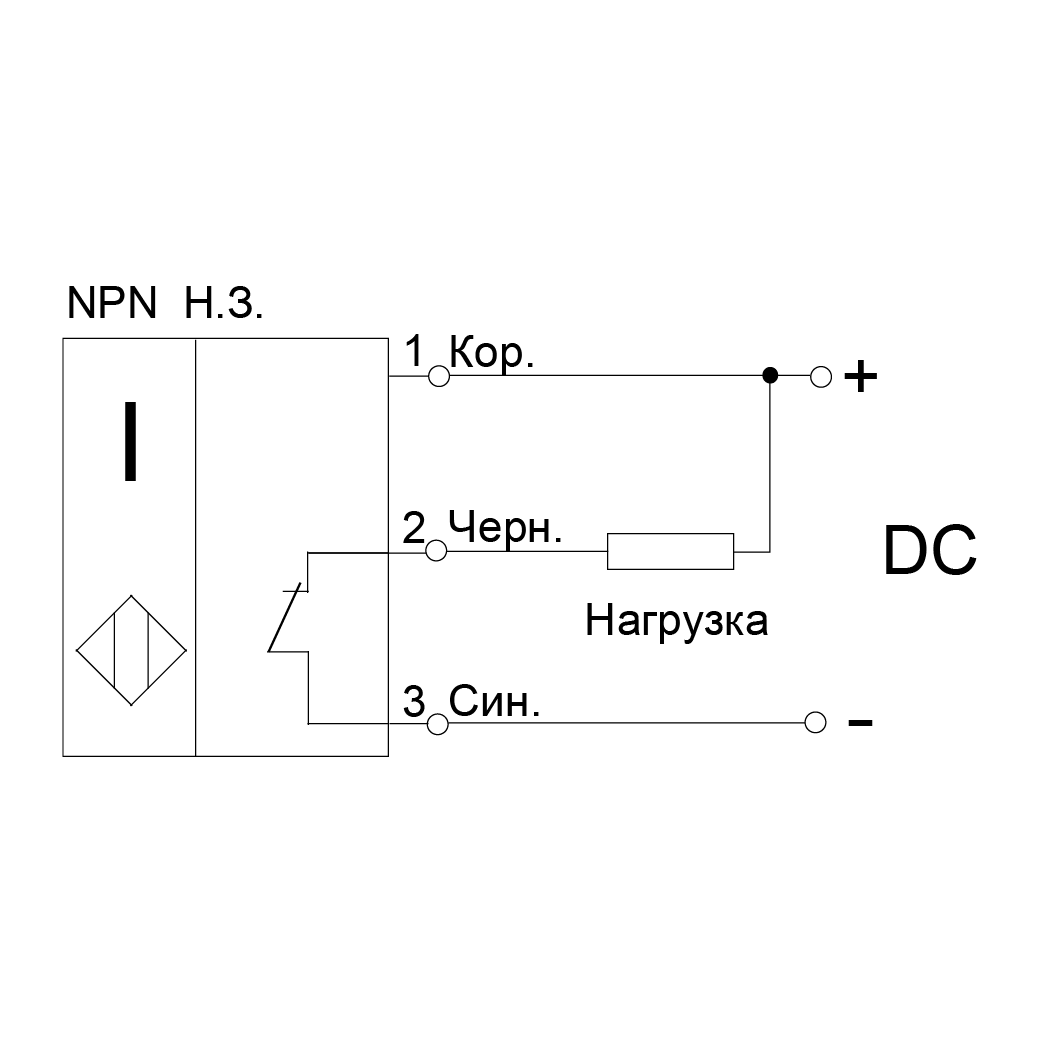

NPN-NC
Индуктивный датчик
ВБИ-М08-29УР-1122-С
В наличии
Исполнение: Общепромышленное
Модификация: Стандартное расстояние срабатывания
Тип корпуса: цилиндрический с резьбой
Расстояние срабатывания Sn, мм: 1,5
Размер корпуса: Ø 8 мм
Конструкция корпуса: Короткий корпус
Обозначение резьбы: М8
Схема выхода: NPN
Функция выхода: NC
Материал корпуса: Латунь никелированная
Степень защиты корпуса: IP67
Температура окружающей среды: -30…+70 °С
Защита коммутационного элемента: Тактовая
6 280.56 ₽
Цена с НДС 22%
ВБИ-М08-32У
ВБИ-М08-32У
ВБИ-М08-32У
PNP-NC
Индуктивный датчик
ВБИ-М08-32У-2112-С
В наличии
Исполнение: Общепромышленное
Модификация: Стандартное расстояние срабатывания
Тип корпуса: цилиндрический с резьбой
Расстояние срабатывания Sn, мм: 2,5
Размер корпуса: Ø 8 мм
Конструкция корпуса: Короткий корпус
Обозначение резьбы: М8
Схема выхода: PNP
Функция выхода: NC
Материал корпуса: Латунь никелированная
Степень защиты корпуса: IP67
Температура окружающей среды: -30…+70 °С
Защита коммутационного элемента: Тактовая
5 328.96 ₽
Цена с НДС 22%
ВБИ-М08-32У
ВБИ-М08-32У
ВБИ-М08-32У
NPN-NC
Индуктивный датчик
ВБИ-М08-32У-2122-С
В наличии
Исполнение: Общепромышленное
Модификация: Стандартное расстояние срабатывания
Тип корпуса: цилиндрический с резьбой
Расстояние срабатывания Sn, мм: 2,5
Размер корпуса: Ø 8 мм
Конструкция корпуса: Короткий корпус
Обозначение резьбы: М8
Схема выхода: NPN
Функция выхода: NC
Материал корпуса: Латунь никелированная
Степень защиты корпуса: IP67
Температура окружающей среды: -30…+70 °С
Защита коммутационного элемента: Тактовая
5 328.96 ₽
Цена с НДС 22%
Индуктивный датчик ВБИ-М08-45Р-1122-З
Индуктивный датчик ВБИ-М08-45Р-1122-З
Индуктивный датчик ВБИ-М08-45Р-1122-З
Индуктивный датчик ВБИ-М08-45Р-1122-З
NPN-NC
Индуктивный датчик
ВБИ-М08-45Р-1122-З
В наличии   1 шт.
Исполнение: Общепромышленное
Модификация: Стандартное расстояние срабатывания
Тип корпуса: цилиндрический с резьбой
Расстояние срабатывания Sn, мм: 1,5
Размер корпуса: Ø 8 мм
Конструкция корпуса: Средний корпус
Обозначение резьбы: М8
Схема выхода: NPN
Функция выхода: NC
Материал корпуса: Латунь никелированная
Степень защиты корпуса: IP67
Температура окружающей среды: -25…+80 °С
Защита коммутационного элемента: Бистабильная
5 952.38 ₽
Цена с НДС 22%
Индуктивный датчик ВБИ-М08-45У-1112-З
Индуктивный датчик ВБИ-М08-45У-1112-З
Индуктивный датчик ВБИ-М08-45У-1112-З
Индуктивный датчик ВБИ-М08-45У-1112-З
PNP-NC
Индуктивный датчик
ВБИ-М08-45У-1112-З
В наличии   57 шт.
Исполнение: Общепромышленное
Модификация: Стандартное расстояние срабатывания
Тип корпуса: цилиндрический с резьбой
Расстояние срабатывания Sn, мм: 1,5
Размер корпуса: Ø 8 мм
Конструкция корпуса: Средний корпус
Обозначение резьбы: М8
Схема выхода: PNP
Функция выхода: NC
Материал корпуса: Латунь никелированная
Степень защиты корпуса: IP67
Температура окружающей среды: -25…+80 °С
Защита коммутационного элемента: Бистабильная
5 899.92 ₽
Цена с НДС 22%
ВБИ-М08-45У-1112-З.51
ВБИ-М08-45У-1112-З.51
ВБИ-М08-45У-1112-З.51
PNP-NC
Индуктивный датчик
ВБИ-М08-45У-1112-З.51
В наличии   1 шт.
Исполнение: Общепромышленное
Модификация: Увеличенное расстояние срабатывания
Расстояние срабатывания Sn, мм: 2
Тип корпуса: цилиндрический с резьбой
Размер корпуса: Ø 8 мм
Конструкция корпуса: Средний корпус
Обозначение резьбы: М8
Регулировка чувствительности: Отсутствует
Схема выхода: PNP
Функция выхода: NC
Материал корпуса: Латунь никелированная
Степень защиты корпуса: IP67
Температура окружающей среды: -25…+70 °С
Защита коммутационного элемента: Бистабильная
7 255.34 ₽
Цена с НДС 22%
Индуктивный датчик ВБИ-М08-45У-1112-С
Индуктивный датчик ВБИ-М08-45У-1112-С
Индуктивный датчик ВБИ-М08-45У-1112-С
Индуктивный датчик ВБИ-М08-45У-1112-С
PNP-NC
Индуктивный датчик
ВБИ-М08-45У-1112-С
В наличии
Исполнение: Общепромышленное
Модификация: Стандартное расстояние срабатывания
Тип корпуса: цилиндрический с резьбой
Расстояние срабатывания Sn, мм: 1,5
Размер корпуса: Ø 8 мм
Конструкция корпуса: Средний корпус
Обозначение резьбы: М8
Схема выхода: PNP
Функция выхода: NC
Материал корпуса: Латунь никелированная
Степень защиты корпуса: IP67
Температура окружающей среды: -30…+70 °С
Защита коммутационного элемента: Тактовая
5 899.92 ₽
Цена с НДС 22%
ВБИ-М08-45У-1122-З.51
ВБИ-М08-45У-1122-З.51
ВБИ-М08-45У-1122-З.51
NPN-NC
Индуктивный датчик
ВБИ-М08-45У-1122-З.51
В наличии   2 шт.
Исполнение: Общепромышленное
Модификация: Увеличенное расстояние срабатывания
Расстояние срабатывания Sn, мм: 2
Тип корпуса: цилиндрический с резьбой
Размер корпуса: Ø 8 мм
Конструкция корпуса: Средний корпус
Обозначение резьбы: М8
Регулировка чувствительности: Отсутствует
Схема выхода: NPN
Функция выхода: NC
Материал корпуса: Латунь никелированная
Степень защиты корпуса: IP67
Температура окружающей среды: -25…+70 °С
Защита коммутационного элемента: Бистабильная
6 043.88 ₽
Цена с НДС 22%
Подберем модель
по вашим параметрам
Оставьте заявку, наш менеджер
свяжется с вами
Оставить заявку
Индуктивный датчик ВБИ-М08-45У
Индуктивный датчик ВБИ-М08-45У
Индуктивный датчик ВБИ-М08-45У
Индуктивный датчик ВБИ-М08-45У
NPN-NC
Индуктивный датчик
ВБИ-М08-45У-1122-С.51
В наличии
Исполнение: Общепромышленное
Модификация: Увеличенное расстояние срабатывания
Расстояние срабатывания Sn, мм: 2
Тип корпуса: цилиндрический с резьбой
Размер корпуса: Ø 8 мм
Конструкция корпуса: Средний корпус
Обозначение резьбы: М8
Схема выхода: NPN
Функция выхода: NC
Материал корпуса: Латунь никелированная
Степень защиты корпуса: IP67
Температура окружающей среды: -25…+70 °С
Защита коммутационного элемента: Тактовая
7 374.90 ₽
Цена с НДС 22%

Индуктивные датчики NC: принцип действия и применение для систем безопасности

В промышленной автоматизации выбор датчика по функции его выхода — это не просто техническая деталь, а стратегическое решение, напрямую влияющее на безопасность и надежность всей системы управления. В данном разделе каталога от компании «СЕНСОР» представлены индуктивные датчики с функцией выхода NC (Normal Closed, нормально закрытый). В отличие от более распространенных NO-датчиков, NC-исполнение играет ключевую роль в реализации аварийных и защитных цепей, где приоритетом является обнаружение неисправности.

Индуктивный датчик — это устройство, обнаруживающее металлический объект путем регистрации изменений в высокочастотном электромагнитном поле. Однако его ценность для системы определяется не только фактом детекции, но и логикой выходного сигнала. Функция NC предопределяет поведение выходного транзистора в «нормальном» (пассивном) состоянии и при срабатывании, что принципиально важно для построения отказобезопасных схем (fail-safe).

Принцип работы NC (Normal Closed) и отказобезопасная логика

В датчике с функцией выхода NC (нормально закрытый) выходной транзистор в исходном, пассивном состоянии (когда металлический объект отсутствует в зоне действия) находится в открытом (замкнутом) состоянии. Это означает, что электрическая цепь между выходным проводом и внутренней схемой замкнута, и на вход управляющего устройства (ПЛК, реле) подается сигнал, соответствующий логической «1».

Когда металлический объект попадает в зону обнаружения и датчик активируется, его внутренняя схема размыкает выходной ключ. Транзистор переходит в закрытое состояние, разрывая цепь. Сигнал на входе контроллера пропадает, что интерпретируется как логический «0».

Ключевой принцип безопасности NC: Любое повреждение, приводящее к разрыву цепи — обрыв сигнального провода, потеря питания датчика, физическое разрушение чувствительного элемента — будет воспринято системой управления так же, как активное срабатывание датчика (объект обнаружен). Это позволяет немедленно инициировать запрограммированную реакцию на аварию: остановку двигателя, включение сигнализации, переход в безопасный режим.

Технические характеристики датчиков NC

Бесконтактные индуктивные датчики NC от компании «СЕНСОР» включают модели как с выходом PNP, так и NPN, что позволяет интегрировать их в системы с различной архитектурой входов. Объединяющим признаком является функция выхода NC. Основные параметры для выбора:

ПараметрВарианты исполнения в серииКомментарий для инженерного выбора
Функция выходаNC (нормально закрытый)Обязательный параметр для построения отказобезопасных цепей.
Схема выходаPNP или NPNОпределяет полярность выходного сигнала. PNP – для входов типа Sinking, NPN – для Sourcing.
Ном. дистанция (Sn)1.5 мм, 2 мм (увеличенная)Для задач безопасности часто достаточно минимальной дистанции. Увеличенная дистанция (2 мм) для моделей М8 обеспечивает больший запас.
Тип корпусаЦилиндрический с резьбой (М8), гладкийРезьбовой корпус М8 — стандарт для надежного монтажа в отверстие с контргайкой, что критично для фиксированного положения в защитных системах.
Конструкция корпусаКороткий / СреднийОпределяет глубину монтажа. «Короткий корпус» удобен при ограниченном пространстве.
МатериалЛатунь никелированнаяОбеспечивает стойкость к коррозии в промышленной среде.
Степень защитыIP67Полная защита от пыли и кратковременного погружения. Необходима для работы в условиях возможного попадания воды или масла.
Темп. диапазон-25…+80 °C / -30…+70 °CШирокий диапазон для работы в неотапливаемых цехах или жарких зонах.

Области применения и критически важные рекомендации

NC-датчики являются основой для систем безопасности (Safety):

  • Защитные ограждения и люки: Контроль закрытого положения. При открытии ограждения датчик размыкает цепь, подавая сигнал на немедленную остановку опасного оборудования.
  • Аварийные концевики: Определение предельно допустимого положения механизма (например, подъемника). При достижении предела датчик размыкает цепь, останавливая движение.
  • Контроль наличия критичных элементов: Проверка наличия зажимного приспособления или защитной крышки перед запуском цикла. Отсутствие элемента = разрыв цепи = запрет на запуск.
  • Двухканальные safety-системы: Часто используются пары NC-датчиков, подключенных по разнородной схеме (например, один PNP, один NPN) для контроля друг друга и исключения ложных срабатываний.

Инженерные рекомендации по применению:

  1. Приоритет безопасности: Для любых цепей, где отказ датчика или обрыв провода должен приводить к безопасному состоянию оборудования, используйте только NC-датчики.
  2. Совместимость с безопасным входом (Safety PLC): Убедитесь, что входные модули вашего ПЛК предназначены для обработки сигналов безопасности и корректно работают с NC-логикой (ожидают постоянного сигнала «1» в нормальном состоянии).
  3. Качество монтажа и проводки: Поскольку цепь постоянно замкнута, важно обеспечить высокую надежность всех соединений, чтобы вибрации или окисление не приводили к ложным аварийным остановкам.
  4. Регулярный контроль: Включите в регламент технического обслуживания проверку исправности NC-цепей путем имитации срабатывания датчика (поднесением металла) и контроля реакции системы.

Использование индуктивных датчиков NC — это не просто выбор компонента, а внедрение принципа отказобезопасности (fail-safe) на уровне первичных датчиков. Их правильное применение, основанное на понимании логики NC, позволяет создавать промышленные системы, которые не только эффективны, но и безопасны для персонала и оборудования.

Преимущества

опыт
Опыт работы
Более 30 лет на рынке в области технологий промышленной автоматизации.
ассортимент
Ассортимент
Более 3000 наименований серийно выпускаемых бесконтактных выключателей (датчиков).
Продукция
Продукция
Вся продукция сертифицирована и соответствует требованиям Технического регламента
ТР ТС 004/2011
ТР ТС 012/2011
ТР ТС 020/2011
Качество
Качество
Современное оборудование, высокие технологии, полный контроль на каждом этапе производственного процесса.

Вопросы и ответы

Все вопросы и ответы База знаний
Подскажите, есть ли сертификат соответствия на вашу продукцию?

Вся продукция, выпускаемая компанией СЕНСОР имеет сертификаты соответствия ТР ТС ЕАЭС (Евразийский экономический союз):

ТР ТС 004/2011 – О безопасности низковольтного оборудования;
ТР ТС 020/2011 – Электромагнитная совместимость технических средств;
ТР ТС 012/2011 – О безопасности оборудования для работы во взрывоопасных средах.

Сертификаты на продукцию компании Сенсор

Все сертификаты
ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)
ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)
Сертификат соответствия ТР ТС 004/2011 | ТР ТС 020/2011
Сертификат соответствия ТР ТС 004/2011 | ТР ТС 020/2011
Сертификат соответствия ТР ТС 012/2011 серия ДВИ
Сертификат соответствия ТР ТС 012/2011 серия ДВИ
Сертификат функциональной безопасности уровня SIL2
Сертификат функциональной безопасности уровня SIL2
Сертификат соответствия ТР ТС 012/2011 серия БИА
Сертификат соответствия ТР ТС 012/2011 серия БИА
Сертификат соответствия ТР ТС 012/2011 серия Ех
Сертификат соответствия ТР ТС 012/2011 серия Ех
Собственное производство

Компания «СЕНСОР» — российский лидер в производстве бесконтактных датчиков и выключателей промышленного назначения.

Мы производим серийно более 3000 наименований бесконтактных выключателей (датчиков). Их разрабатывают, изготавливают и проверяют наши сотрудники. Производственные площади занимают 10000 кв. метров с высокоточным оборудованием и станками. В их числе - фрезерные обрабатывающие центры, токарные станки с ЧПУ, термопластавтоматы, 3D-принтеры и автоматическая линия поверхностного монтажа печатных плат.
