Барьеры искрозащиты

Видеообзор серии БИА

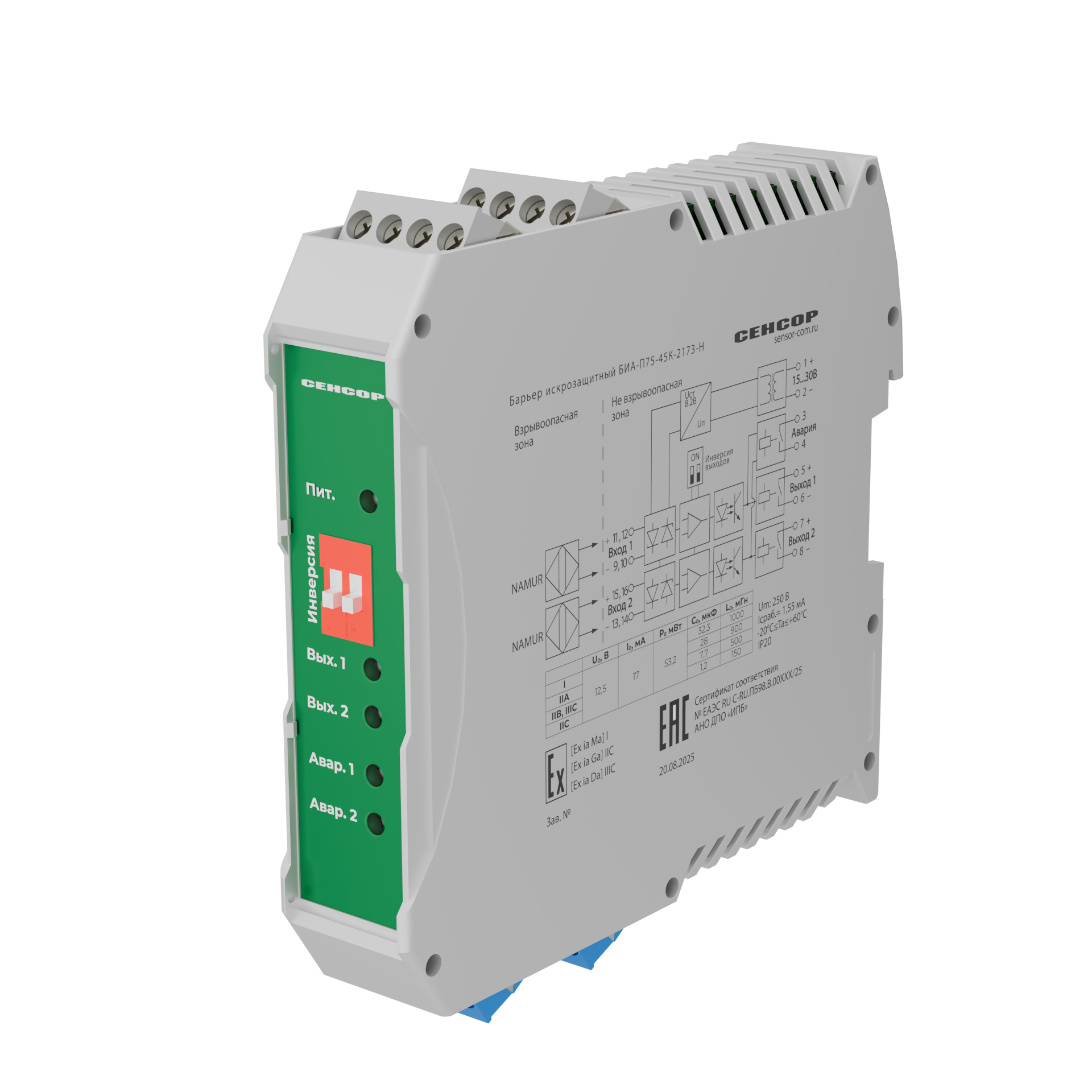

общий вид 2
БИА (габарит) чб
2123
Барьер искрозащиты
БИА-П75-45К-2123-С
В наличии
Маркировка взрывозащиты: [Ex ia Ma] I / [Ex ia Ga] IIC / [Ex ia Da] IIIC
Рабочее напряжение, В: 15-30 DC
Частота переключения, Гц: 100
Выходной коммутирующий элемент: транзисторный ключ NPN
Схема выхода: NAMUR
Степень защиты: IP20
Год выпуска: С октября 2025
21 960.00 ₽
Цена с НДС 22%
file
file
Барьер искрозащиты
БИА-П75-45К-2123-С
В наличии   3 шт.
Маркировка взрывозащиты: [Ex ia Ga]IIB X | [Ex ia Ga]IIC X
Рабочее напряжение, В: 10-30 DC
Частота переключения, Гц: 100
Выходной коммутирующий элемент: транзисторный ключ NPN
Схема выхода: NAMUR
Степень защиты: IP20
Год выпуска: До октября 2025
23 180.00 ₽
Цена с НДС 22%
file
file
Барьер искрозащиты
БИА-П75-45К-2173-Н
В наличии   7 шт.
Маркировка взрывозащиты: [Ex ia Ga]IIB X | [Ex ia Ga]IIC X
Рабочее напряжение, В: 15-30 DC
Частота переключения, Гц: 5
Выходной коммутирующий элемент: реле
Схема выхода: NAMUR
Степень защиты: IP20
Год выпуска: До октября 2025
25 620.00 ₽
Цена с НДС 22%
общий вид 2
БИА (габарит) чб
БИА-П75-45К-2113-С
Барьер искрозащиты
БИА-П75-45К-2113-С
Под заказ от 2 нед.
Маркировка взрывозащиты: [Ex ia Ma] I / [Ex ia Ga] IIC / [Ex ia Da] IIIC
Рабочее напряжение, В: 15-30 DC
Частота переключения, Гц: 100
Выходной коммутирующий элемент: транзисторный ключ PNP
Схема выхода: NAMUR
Степень защиты: IP20
Год выпуска: С октября 2025
21 960.00 ₽
Цена с НДС 22%
общий вид 2
БИА (габарит) чб
2173
Барьер искрозащиты
БИА-П75-45К-2173-Н
Под заказ от 2 нед.
Маркировка взрывозащиты: [Ex ia Ma] I / [Ex ia Ga] IIC / [Ex ia Da] IIIC
Рабочее напряжение, В: 15-30 DC
Частота переключения, Гц: 5
Выходной коммутирующий элемент: реле
Схема выхода: NAMUR
Степень защиты: IP20
Год выпуска: С октября 2025
24 400.00 ₽
Цена с НДС 22%
Подберем модель
по вашим параметрам
Оставьте заявку, наш менеджер
свяжется с вами
Оставить заявку

Барьеры искрозащиты серии БИА: надежное решение для взрывоопасных зон

Искробезопасные барьеры серии БИА от компании СЕНСОР являются ключевым элементом для обеспечения безопасности и надежности систем автоматизации на объектах с высокими рисками. Они предназначены для организации искробезопасных цепей, надежно разделяя взрывоопасную зону и зону управления, и предотвращая передачу энергии, способной вызвать воспламенение.

Принцип действия и назначение барьера NAMUR

Дискретный барьер искрозащиты устанавливается вне взрывоопасной зоны. Его основная функция — формирование и передача искробезопасных параметров питания для датчиков и другого оборудования, установленного во взрывоопасной зоне. Устройство ограничивает электрические параметры (напряжение, ток, мощность) в цепях, идущих в опасную зону, гарантируя, что даже при коротком замыкании или повреждении кабеля выделяемой энергии будет недостаточно для воспламенения окружающей взрывоопасной среды.

Барьеры искрозащиты NAMURшироко применяются в отраслях с высоким риском взрыва или пожара: на нефтеперерабатывающих и химических заводах, газопроводных системах, на предприятиях лакокрасочной, фармацевтической и других отраслей промышленности. Они соответствуют строгим нормам и стандартам безопасности, что помогает обеспечить безопасность персонала, защиту оборудования и предотвратить чрезвычайные ситуации.

Технические особенности и ассортимент

В каталоге представлены искробезопасные барьеры серии БИА, предназначенные для работы с датчиками по схеме NAMUR. Все модели имеют сертификат соответствия ТР ТС 012/2011. Основные технические параметры представленных устройств:

ПараметрМодели с транзисторным выходом (PNP/NPN)Модели с релейным выходом
Рабочее напряжение10-30 В DC или 15-30 В DC15-30 В DC
Частота переключения100 Гц5 Гц
Выходной элементТранзисторный ключ (PNP или NPN)Реле
Максимальный ток нагрузки500 мА3000 мА
Защита выходного элементаТактовая (есть)Отсутствует
Схема выходаNAMURNAMUR
ПодключениеКлеммы до 2,5 мм², монтаж на DIN-рейкуКлеммы до 2,5 мм², монтаж на DIN-рейку
Степень защитыIP20IP20

Маркировка взрывозащиты Ex ia

Маркировка искрозащиты Ex ia является одним из наиболее высоких уровней защиты, гарантируя искробезопасность даже при возникновении двух независимых повреждений в цепи. Расшифровка маркировки для барьеров серии БИА:

  • Ex – единый знак соответствия продукции требованиям международных и национальных стандартов по взрывозащите.

  • ia – уровень взрывозащиты «искробезопасная электрическая цепь» с коэффициентом безопасности 3 (допускает два повреждения). Оборудование с этим уровнем пригодно для установки во взрывоопасных зонах классов 0, 1, 2 (для газов) и 20, 21, 22 (для пыли).

  • Ma или Ga или Da – обозначение уровня оборудования в зависимости от среды:

    • Ma (Mining) – оборудование с очень высоким уровнем защиты для применения в шахтах и рудниках, опасных по газу и/или пыли. Работает без отключения питания при возникновении взрывоопасной концентрации метана.

    • Ga (Gas) – оборудование с очень высоким уровнем защиты для взрывоопасных газовых сред, пригодное для зон класса 0 (постоянное присутствие взрывоопасной смеси).

    • Da (Dust) – оборудование с очень высоким уровнем защиты для взрывоопасных пылевых сред, пригодное для зон класса 20 (постоянное присутствие взрывоопасного облака пыли).

  • I, II, III – группа оборудования по области применения:

    • I – для подземных выработок шахт, опасных по рудничному газу (метану).

    • II – для взрывоопасных газовых сред (кроме шахт). Подгруппа IIC (водород, ацетилен) — наиболее взрывоопасная и требовательная категория.

    • III – для взрывоопасных пылевых сред. Подгруппа IIIC (токопроводящая пыль) — наиболее опасная категория.

Таким образом, маркировка, например, [Ex ia Ga] IIC, подтверждает, что барьер является искробезопасным устройством самого высокого уровня защиты (ia) и может устанавливаться в цепях, связанных с наиболее взрывоопасными газовыми средами (зоны 0, 1, 2) с подгруппой IIC. Это гарантирует безопасность даже в самых критичных условиях эксплуатации на нефтегазовых, химических и других опасных производствах.

Конструктивные особенности блока сопряжения NAMUR:

  • Компактный и прочный корпус, рассчитанный на монтаж на стандартную DIN-рейку.

  • Удобное подключение через винтовые клеммы (до 2,5 мм²).

  • Наличие световой индикации (у большинства моделей) для контроля состояния.

Преимущества искробезопасных барьеров БИА

  • Высокая степень защиты и надежность, минимизирующая риск пожара или взрыва.

  • Сертифицированное качество, соответствующее требованиям Технического регламента Таможенного союза.

  • Компактность и простота монтажа, обеспечивающие легкость установки и эксплуатации.

  • Энергоэффективность и стабильность параметров в широком диапазоне рабочих условий.

  • Производство в России, что гарантирует высокое качество, доступность и полную техническую поддержку.

Для подбора оптимальной модели барьера искрозащиты, учитывая тип используемого датчика, условия эксплуатации и требуемый выходной сигнал, вы всегда можете обратиться к специалистам «СЕНСОР» по телефону или через форму заявки на сайте.
