Индуктивный датчик NPN

Индуктивные датчики схема выхода NPN (общий плюс «+») - нагрузка включается в цепь относительно плюса «+» (коричневый провод), замыкание коммутационного элемента на минус «-» (синий провод).

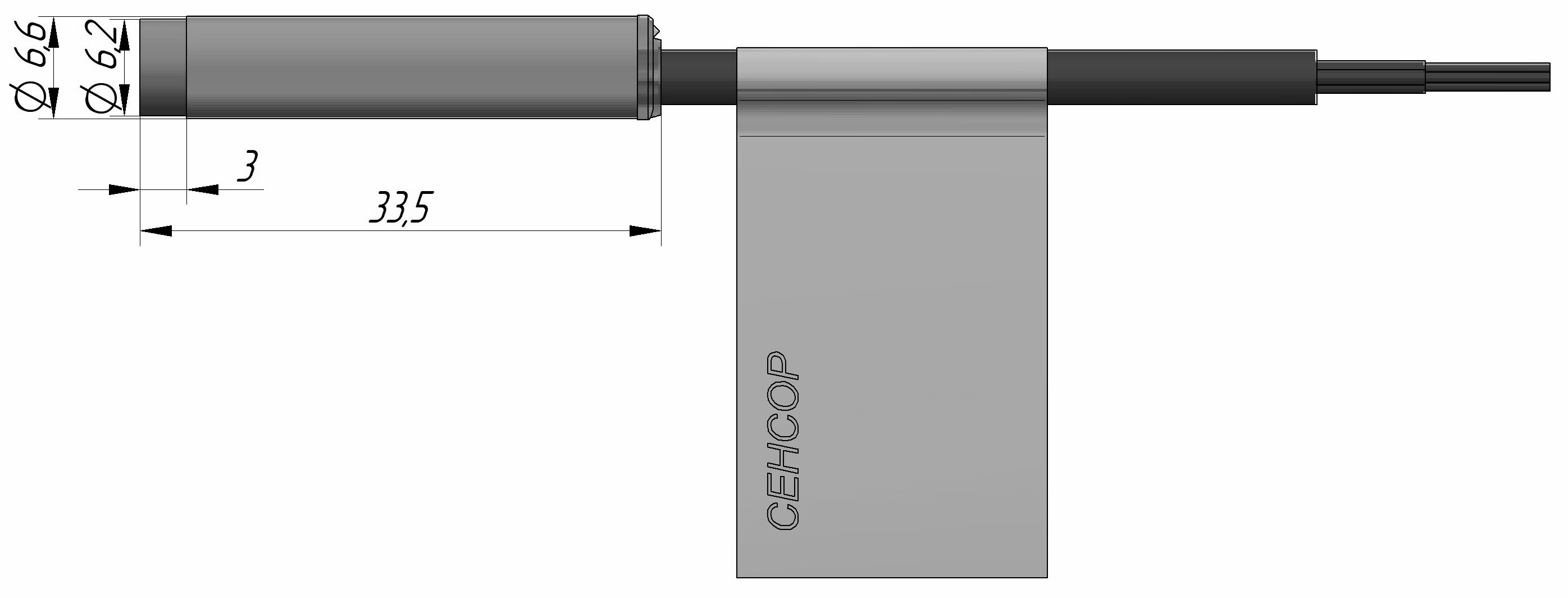

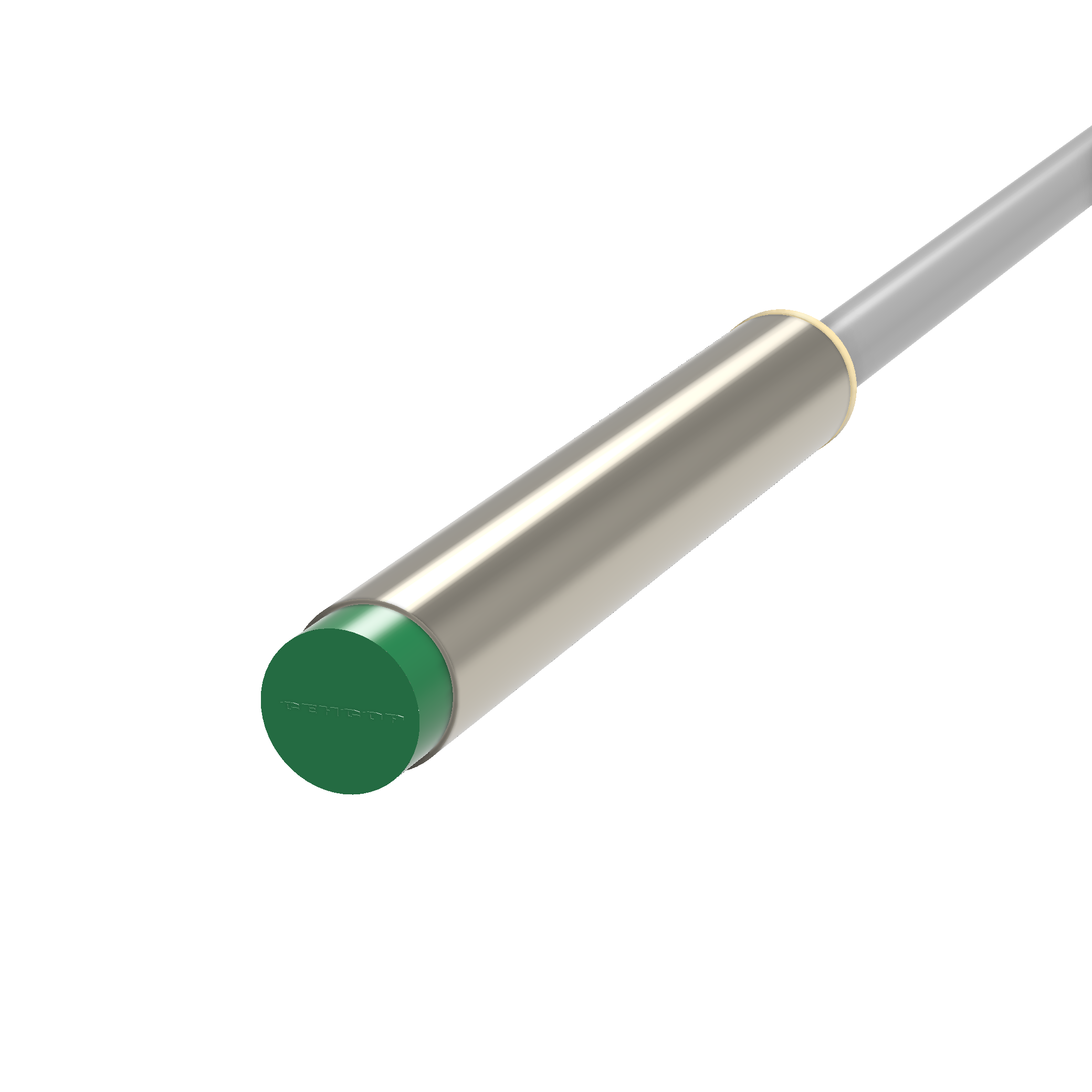

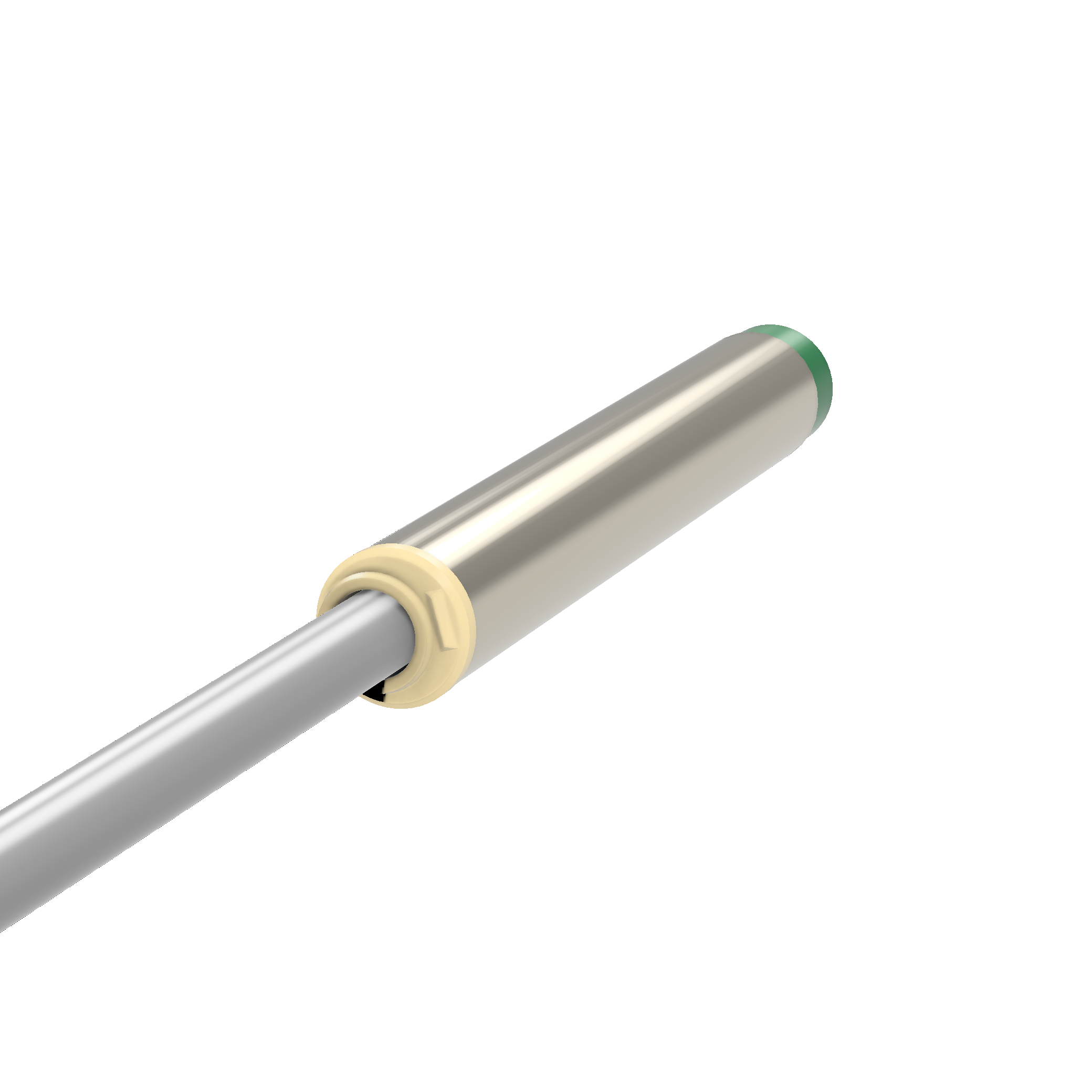

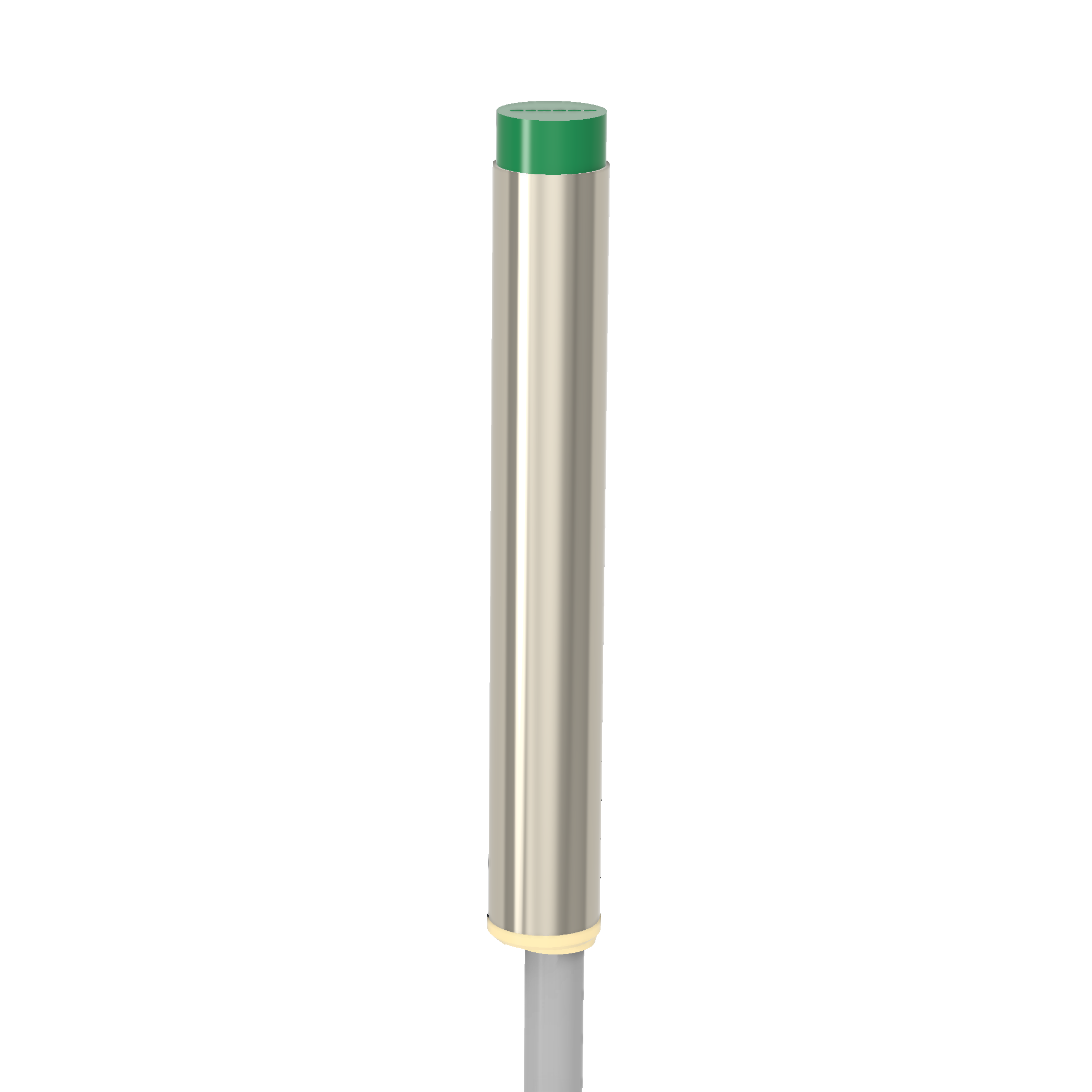

ВБИ-Д06-32У
ВБИ-Д06-32У
ВБИ-Д06-32У
NPN-NC
Индуктивный датчик
ВБИ-Д06-32У-2122-С
В наличии
Исполнение: Общепромышленное
Модификация: Стандартное расстояние срабатывания
Размер корпуса: Ø 6,5 мм
Конструкция корпуса: Короткий корпус
-Расстояние срабатывания Sn, мм: 2,5
Схема выхода: NPN
Функция выхода: NC
Степень защиты корпуса: IP67
Температура окружающей среды: -30…+70 °С
5 899.92 ₽
Цена с НДС 22%
Индуктивный датчик ВБИ-Д06-45У-1121-З
Индуктивный датчик ВБИ-Д06-45У-1121-З
Индуктивный датчик ВБИ-Д06-45У-1121-З
Индуктивный датчик ВБИ-Д06-45У-1121-З
NPN-NO
Индуктивный датчик
ВБИ-Д06-45У-1121-З
В наличии   2 шт.
Исполнение: Общепромышленное
Модификация: Стандартное расстояние срабатывания
Расстояние срабатывания Sn, мм: 1,5
Размер корпуса: Ø 6,5 мм
Конструкция корпуса: Средний корпус
Схема выхода: NPN
Функция выхода: NO
Степень защиты корпуса: IP67
Температура окружающей среды: -25…+80 °С
5 352.14 ₽
Цена с НДС 22%
Индуктивный датчик ВБИ-Д06-45У-1121-С
Индуктивный датчик ВБИ-Д06-45У-1121-С
Индуктивный датчик ВБИ-Д06-45У-1121-С
Индуктивный датчик ВБИ-Д06-45У-1121-С
NPN-NO
Индуктивный датчик
ВБИ-Д06-45У-1121-С
В наличии
Исполнение: Общепромышленное
Модификация: Стандартное расстояние срабатывания
Расстояние срабатывания Sn, мм: 1,5
Размер корпуса: Ø 6,5 мм
Конструкция корпуса: Средний корпус
Схема выхода: NPN
Функция выхода: NO
Степень защиты корпуса: IP67
Температура окружающей среды: -30…+70 °С
5 917.00 ₽
Цена с НДС 22%
Индуктивный датчик ВБИ-Д06-48У-2121-З
Индуктивный датчик ВБИ-Д06-48У-2121-З
Индуктивный датчик ВБИ-Д06-48У-2121-З
Индуктивный датчик ВБИ-Д06-48У-2121-З
NPN-NO
Индуктивный датчик
ВБИ-Д06-48У-2121-З
В наличии   2 шт.
Исполнение: Общепромышленное
Модификация: Стандартное расстояние срабатывания
Расстояние срабатывания Sn, мм: 2,5
Размер корпуса: Ø 6,5 мм
Конструкция корпуса: Средний корпус
Схема выхода: NPN
Функция выхода: NO
Степень защиты корпуса: IP67
Температура окружающей среды: -25…+80 °С
5 183.78 ₽
Цена с НДС 22%
ВБИ-Д08-29У
ВБИ-Д08-29У
ВБИ-Д08-29У
NPN-NO
Индуктивный датчик
ВБИ-Д08-29У-1121-С
В наличии
Исполнение: Общепромышленное
Модификация: Стандартное расстояние срабатывания
Расстояние срабатывания Sn, мм: 1,5
Размер корпуса: Ø 8 мм
Конструкция корпуса: Короткий корпус
Схема выхода: NPN
Функция выхода: NO
Степень защиты корпуса: IP67
Температура окружающей среды: -30…+70 °С
5 607.12 ₽
Цена с НДС 22%
ВБИ-Д08-32У
ВБИ-Д08-32У
ВБИ-Д08-32У
NPN-NO
Индуктивный датчик
ВБИ-Д08-32У-2121-С
В наличии
Исполнение: Общепромышленное
Модификация: Стандартное расстояние срабатывания
Расстояние срабатывания Sn, мм: 2,5
Размер корпуса: Ø 8 мм
Конструкция корпуса: Короткий корпус
Схема выхода: NPN
Функция выхода: NO
Степень защиты корпуса: IP67
Температура окружающей среды: -30…+70 °С
5 607.12 ₽
Цена с НДС 22%
Индуктивный датчик ВБИ-Д08-45У-1121-С
Индуктивный датчик ВБИ-Д08-45У-1121-С
Индуктивный датчик ВБИ-Д08-45У-1121-С
Индуктивный датчик ВБИ-Д08-45У-1121-С
NPN-NO
Индуктивный датчик
ВБИ-Д08-45У-1121-С
В наличии
Исполнение: Общепромышленное
Модификация: Стандартное расстояние срабатывания
Расстояние срабатывания Sn, мм: 1,5
Размер корпуса: Ø 8 мм
Конструкция корпуса: Средний корпус
Схема выхода: NPN
Функция выхода: NO
Степень защиты корпуса: IP67
Температура окружающей среды: -30…+70 °С
5 607.12 ₽
Цена с НДС 22%
Индуктивный датчик ВБИ-Д08-48У-2121-С
Индуктивный датчик ВБИ-Д08-48У-2121-С
Индуктивный датчик ВБИ-Д08-48У-2121-С
Индуктивный датчик ВБИ-Д08-48У-2121-С
NPN-NO
Индуктивный датчик
ВБИ-Д08-48У-2121-С
В наличии
Исполнение: Общепромышленное
Модификация: Стандартное расстояние срабатывания
Расстояние срабатывания Sn, мм: 2,5
Размер корпуса: Ø 8 мм
Конструкция корпуса: Средний корпус
Схема выхода: NPN
Функция выхода: NO
Степень защиты корпуса: IP67
Температура окружающей среды: -30…+70 °С
5 607.12 ₽
Цена с НДС 22%

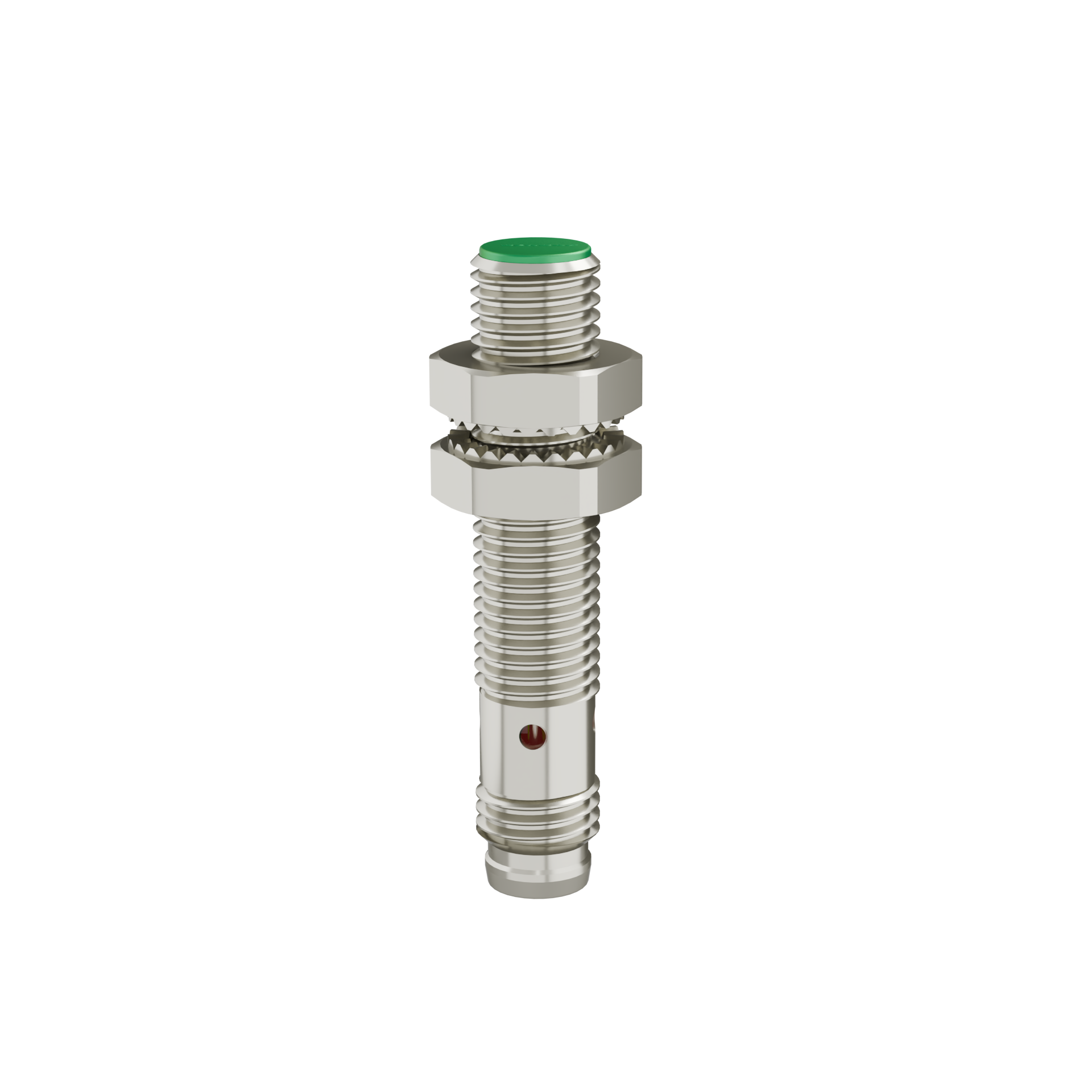

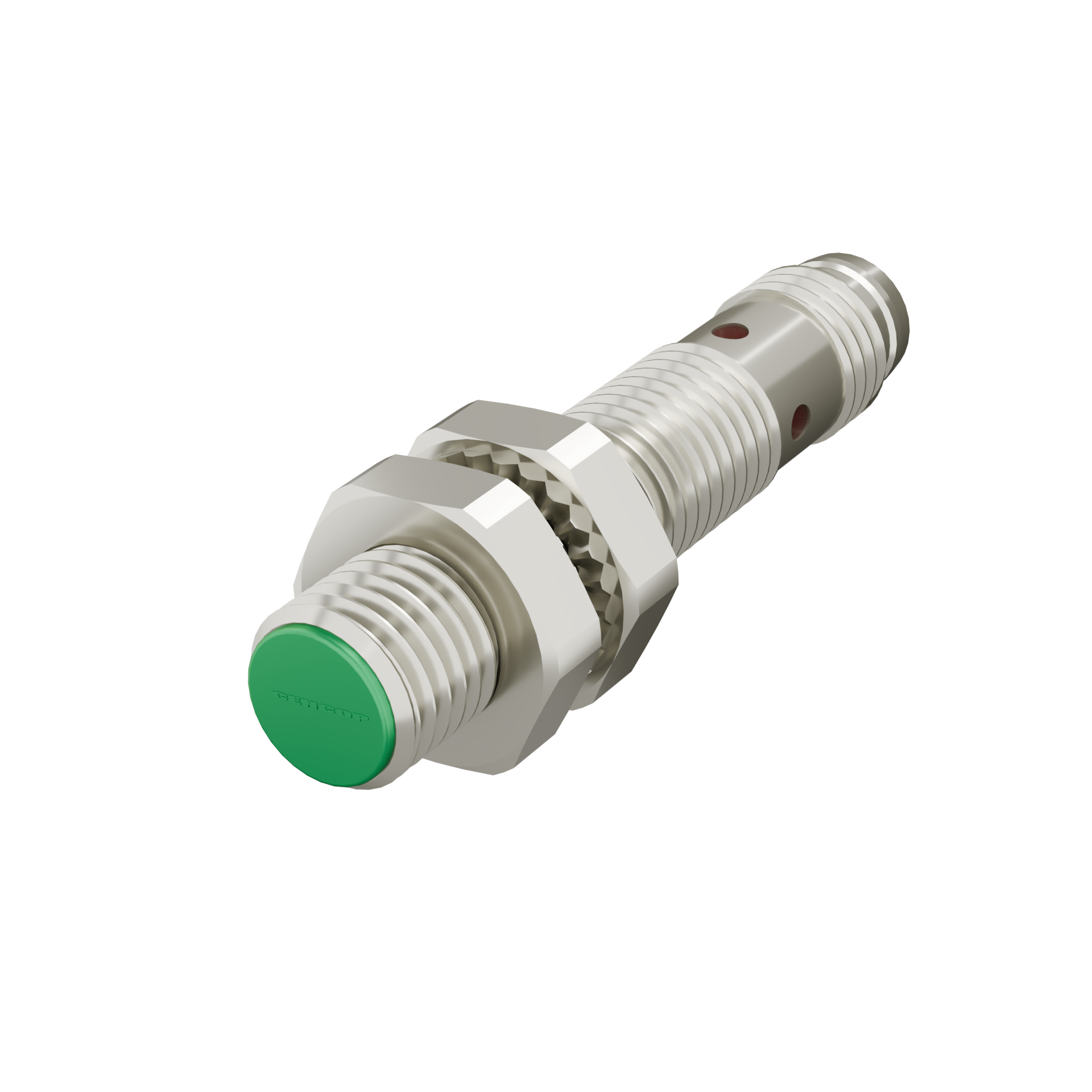

ВБИ-М08-29У
ВБИ-М08-29У
ВБИ-М08-29У
NPN-NO
Индуктивный датчик
ВБИ-М08-29У-1121-С
В наличии
Исполнение: Общепромышленное
Модификация: Стандартное расстояние срабатывания
Расстояние срабатывания Sn, мм: 1,5
Размер корпуса: Ø 8 мм
Конструкция корпуса: Короткий корпус
Обозначение резьбы: М8
Схема выхода: NPN
Функция выхода: NO
Степень защиты корпуса: IP67
Температура окружающей среды: -30…+70 °С
5 328.96 ₽
Цена с НДС 22%
ВБИ-М08-29У
ВБИ-М08-29У
ВБИ-М08-29У
NPN-NC
Индуктивный датчик
ВБИ-М08-29У-1122-С
В наличии
Исполнение: Общепромышленное
Модификация: Стандартное расстояние срабатывания
Расстояние срабатывания Sn, мм: 1,5
Размер корпуса: Ø 8 мм
Конструкция корпуса: Короткий корпус
Обозначение резьбы: М8
Схема выхода: NPN
Функция выхода: NC
Степень защиты корпуса: IP67
Температура окружающей среды: -30…+70 °С
5 328.96 ₽
Цена с НДС 22%
Подберем модель
по вашим параметрам
Оставьте заявку, наш менеджер
свяжется с вами
Оставить заявку
ВБИ-М08-29УР
ВБИ-М08-29УР
ВБИ-М08-29УР
NPN-NC
Индуктивный датчик
ВБИ-М08-29УР-1122-С
В наличии
Исполнение: Общепромышленное
Модификация: Стандартное расстояние срабатывания
Расстояние срабатывания Sn, мм: 1,5
Размер корпуса: Ø 8 мм
Конструкция корпуса: Короткий корпус
Обозначение резьбы: М8
Схема выхода: NPN
Функция выхода: NC
Степень защиты корпуса: IP67
Температура окружающей среды: -30…+70 °С
6 280.56 ₽
Цена с НДС 22%

Индуктивные бесконтактные датчики с выходом NPN: принцип, выбор и применение

Индуктивные бесконтактные датчики с выходом типа NPN от компании «СЕНСОР» являются одним из базовых, но критически важных компонентов в современных системах промышленной автоматизации. Понимание их принципа работы и ключевых особенностей необходимо для правильного выбора, надежного подключения и долгосрочной эксплуатации в контурах управления.

Индуктивный датчик — это электронное устройство, обнаруживающее присутствие металлического объекта без физического контакта с ним. Принцип действия основан на изменении параметров высокочастотного электромагнитного поля, генерируемого катушкой датчика, при внесении в него металлического объекта (эффект создания вихревых токов). Это изменение фиксируется пороговой схемой и преобразуется в управляющий сигнал.

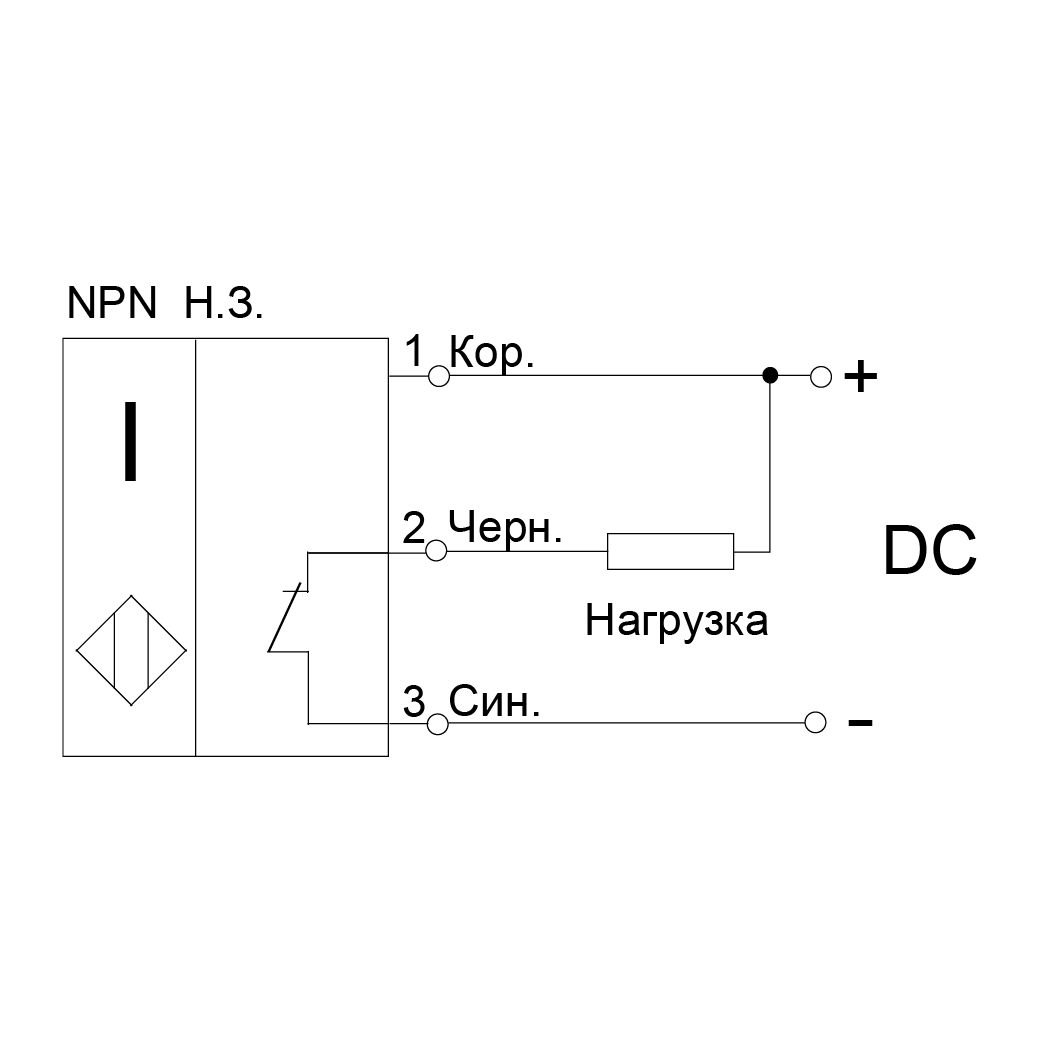

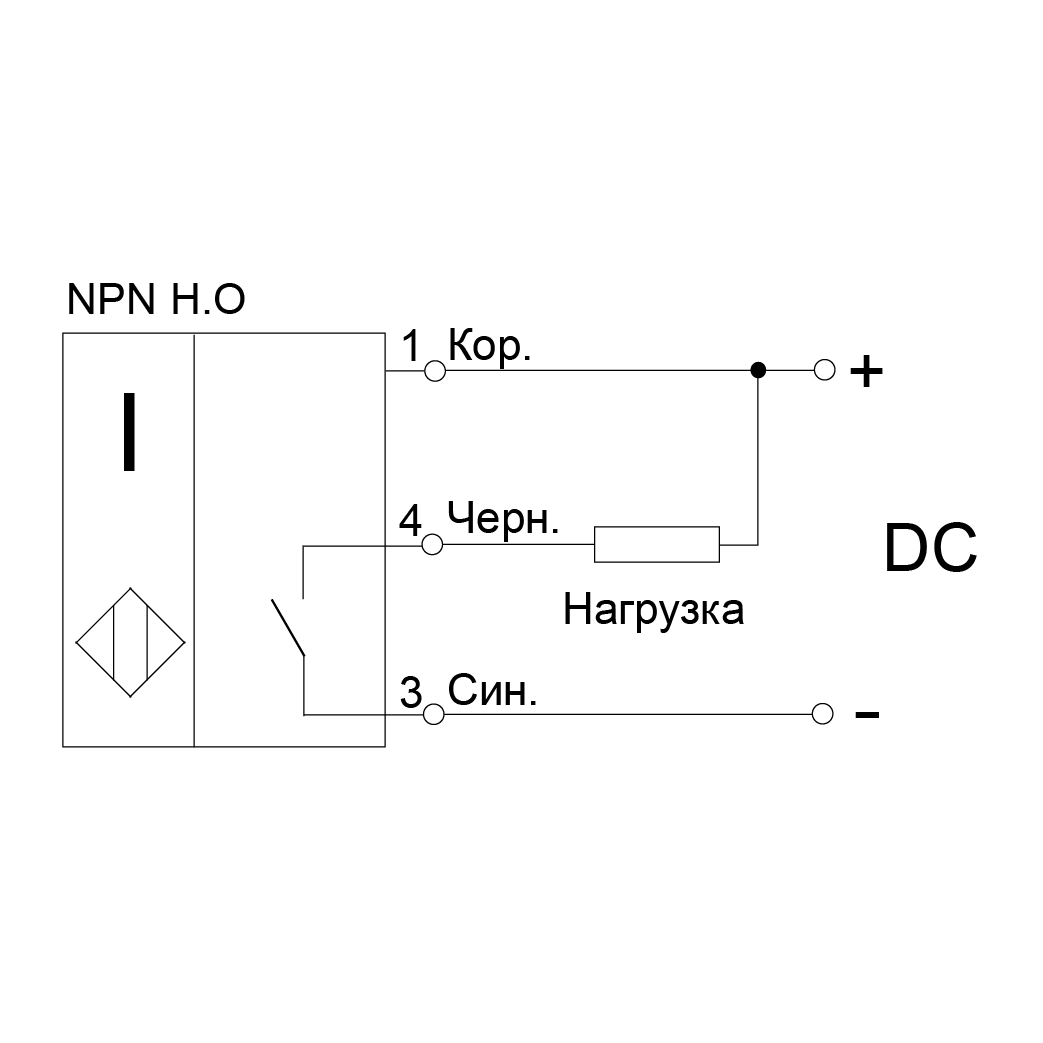

Принципиальная схема выхода NPN: логика и подключение

Тип выхода NPN определяет физическую реализацию выходного транзистора и, как следствие, схему подключения нагрузки (например, входа контроллера, реле, светового индикатора). Это ключевой параметр для корректной коммутации с системой управления.

Топология выхода NPN

Транзистор с открытым коллектором в конфигурации NPN работает как ключ, замыкающий выходной сигнальный провод на общий минус (GND, «-») источника питания. Нагрузка при этом постоянно подключена к плюсу питания (+V). В активном состоянии (обнаружен объект) транзистор открывается, создавая путь для тока от нагрузки через датчик к минусу.

Простыми словами: датчик NPN «подает минус» на нагрузку.

  • В состоянии покоя (объекта нет): Выход отключен (высокоимпедансное состояние). Напряжение на нагрузке близко к +V.
  • В активном состоянии (объект обнаружен): Выход подключается к минусу (-V). Напряжение на нагрузке падает почти до 0В, ток начинает течь через нагрузку и датчик.

Это соответствует стандартной цветовой маркировке проводов для датчиков постоянного тока:

  • Коричневый: Плюс питания (+V, обычно 10-30В DC)
  • Синий: Минус/общий провод (-V, 0В)
  • Черный: Выходной сигнальный провод (коммутирует минус)

Технические характеристики и номенклатура серии датчиков NPN

В разделе представлена серия общепромышленных индуктивных датчиков с выходом NPN. Для осознанного выбора необходимо обратить внимание на следующие ключевые параметры:

ПараметрЗначение / ВариантыПояснение для специалиста
Схема выходаNPNТранзистор с открытым коллектором, коммутирует общий минус (-V).
Функция выхода (контакт)NO (нормально открытый) / NC (нормально закрытый)NO: Замыкает цепь при обнаружении. NC: Размыкает цепь при обнаружении. Выбор зависит от логики безопасности системы.
Расстояние срабатывания (Sn)1.5 мм, 2.5 ммНоминальная (гарантированная) дистанция для эталонной стальной мишени. Реальная дистанция для цветных металлов будет меньше.
Тип корпусаЦилиндрический гладкий / с резьбой (M8)Резьбовой корпус упрощает монтаж и регулировку. Гладкий требует дополнительного кронштейна.
Конструкция корпусаКороткий / СреднийДлина корпуса, влияющая на глубину установки в монтажное отверстие.
Материал корпусаЛатунь никелированнаяОбеспечивает хорошую коррозионную стойкость для большинства промышленных сред.
Степень защиты (IP)IP67Полная защита от пыли и кратковременного погружения в воду (до 1м). Пригоден для работы в цехах с мойкой, но не для постоянного погружения.
Температурный диапазон-25…+80 °С / -30…+70 °СШирокий рабочий диапазон для эксплуатации в неотапливаемых помещениях или рядом с тепловыделяющим оборудованием.

Области применения и рекомендации по выбору

Датчики серии NPN с их компактными размерами (Ø 6.5 мм и 8 мм) и надежностью идеально подходят для задач дискретного позиционирования и подсчета в условиях ограниченного пространства:

  • Подсчет металлических деталей на высокоскоростных конвейерах и сортировочных линиях.
  • Определение конечного положения штоков пневмоцилиндров небольшого диаметра, подвижных кареток, задвижек.
  • Контроль наличия инструмента в держателях автоматизированных станков.
  • Сигнализация положения в роботизированных комплексах и сборочных автоматах.

Критерии выбора и подключения

  1. Совместимость по напряжению: Убедитесь, что напряжение питания датчика (10-30В DC) соответствует вашему источнику.
  2. Совместимость входа ПЛК: Проверьте тип входа контроллера (Sourcing/Sinking). Для входа Sourcing выбирайте датчик NPN.
  3. Функция выхода (NO/NC): Выберите NC для функций безопасности (например, сигнал «дверь закрыта»), где обрыв цепи или отключение датчика должно восприниматься как авария.
  4. Длина и тип корпуса: Подберите модель, которая физически поместится в зоне монтажа и будет совместима с крепежными элементами.
  5. Защита от переполюсовки и КЗ: Для продления срока службы рекомендуется подключать датчик через схему с защитными диодами или использовать готовые модули согласования.

Выбор правильного индуктивного датчика с выходом NPN — это не просто покупка компонента, а техническое решение, влияющее на надежность всей системы автоматизации. Понимание принципов его работы и параметров индуктивных датчиков NPN, представленных в каталоге, позволяет создать устойчивые и безотказные контуры управления на вашем производстве.

Преимущества

опыт
Опыт работы
Более 30 лет на рынке в области технологий промышленной автоматизации.
ассортимент
Ассортимент
Более 3000 наименований серийно выпускаемых бесконтактных выключателей (датчиков).
Продукция
Продукция
Вся продукция сертифицирована и соответствует требованиям Технического регламента
ТР ТС 004/2011
ТР ТС 012/2011
ТР ТС 020/2011
Качество
Качество
Современное оборудование, высокие технологии, полный контроль на каждом этапе производственного процесса.

Вопросы и ответы

Все вопросы и ответы База знаний
Подскажите, есть ли сертификат соответствия на вашу продукцию?

Вся продукция, выпускаемая компанией СЕНСОР имеет сертификаты соответствия ТР ТС ЕАЭС (Евразийский экономический союз):

ТР ТС 004/2011 – О безопасности низковольтного оборудования;
ТР ТС 020/2011 – Электромагнитная совместимость технических средств;
ТР ТС 012/2011 – О безопасности оборудования для работы во взрывоопасных средах.

Сертификаты на продукцию компании Сенсор

Все сертификаты
ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)
ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)
Сертификат соответствия ТР ТС 004/2011 | ТР ТС 020/2011
Сертификат соответствия ТР ТС 004/2011 | ТР ТС 020/2011
Сертификат соответствия ТР ТС 012/2011 серия ДВИ
Сертификат соответствия ТР ТС 012/2011 серия ДВИ
Сертификат функциональной безопасности уровня SIL2
Сертификат функциональной безопасности уровня SIL2
Сертификат соответствия ТР ТС 012/2011 серия БИА
Сертификат соответствия ТР ТС 012/2011 серия БИА
Сертификат соответствия ТР ТС 012/2011 серия Ех
Сертификат соответствия ТР ТС 012/2011 серия Ех
Собственное производство

Компания «СЕНСОР» — российский лидер в производстве бесконтактных датчиков и выключателей промышленного назначения.

Мы производим серийно более 3000 наименований бесконтактных выключателей (датчиков). Их разрабатывают, изготавливают и проверяют наши сотрудники. Производственные площади занимают 10000 кв. метров с высокоточным оборудованием и станками. В их числе - фрезерные обрабатывающие центры, токарные станки с ЧПУ, термопластавтоматы, 3D-принтеры и автоматическая линия поверхностного монтажа печатных плат.
