Настройка датчика контроля скорости ДКС

Настройка датчика контроля скорости ДКС

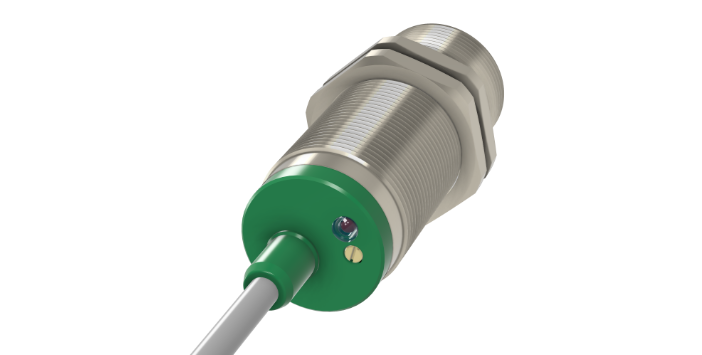

Датчики контроля скорости ДКС имеют возможность настройки пороговой частоты вращения объекта воздействия.


Читать 3 минуты
Последнее обновление 16 мая 2025
Читать

Навигация

Рекомендации по настройке

Порядок настройки датчика контроля скорости:

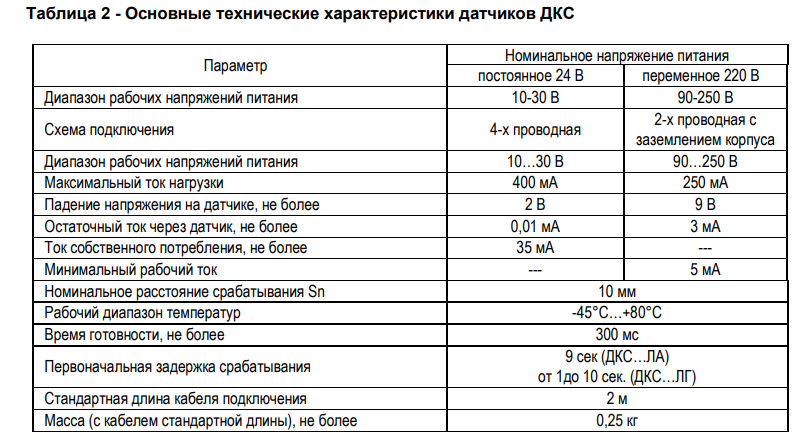

1.Датчик следует устанавливать на расстоянии 0,8 Sn (Табл. 2) от объекта. Значение Sn указано для стандартного объекта воздействия: квадратной пластины из стали 3 толщиной 1 мм со стороной 30 мм.

2. На датчик могут оказывать влияние окружающие металлические предметы (демпфирующие материалы) и другие датчики. Расстояние от чувствительной поверхности до демпфирующего материала должно быть более 30 мм. Расстояние между центрами чувствительных поверхностей рядом установленных датчиков должно быть не менее 60 мм.

3. Датчик срабатывает (замыкается выход НО и размыкается выход НЗ) при снижении частоты воздействия ниже пороговой частоты. Срабатывание происходит по истечении периода измерения, который может достигать 10 секунд (при пороговой частоте 0,1 Гц). Для датчиков ДКС…ЛГ.01 при установке минимальной пороговой частоты 0,1Гц и максимальной задержки первое срабатывание после подачи питания возможно через 20 сек. (10 сек. начальной задержки срабатывания плюс 10 сек. период таймера).

4. Регулировку пороговой частоты рекомендуется производить по истечении 30 секунд после включения питания. Для установки частоты рекомендуется пользоваться тест-блоком ПВ ПС 100 для датчиков с постоянным током или ПВ ПС 201 для датчиков с переменным током.

5. Регулировку чувствительности датчиков с питанием 220В необходимо выполнять изолированным инструментом с соблюдением мер безопасности, необходимых при работе на
тококоведущих частях электроустановок до 1000 В.


Видеоинструкция по настройке пороговой частоты объекта воздействия датчика контроля скорости ДКС
