Сигнализаторы уровня

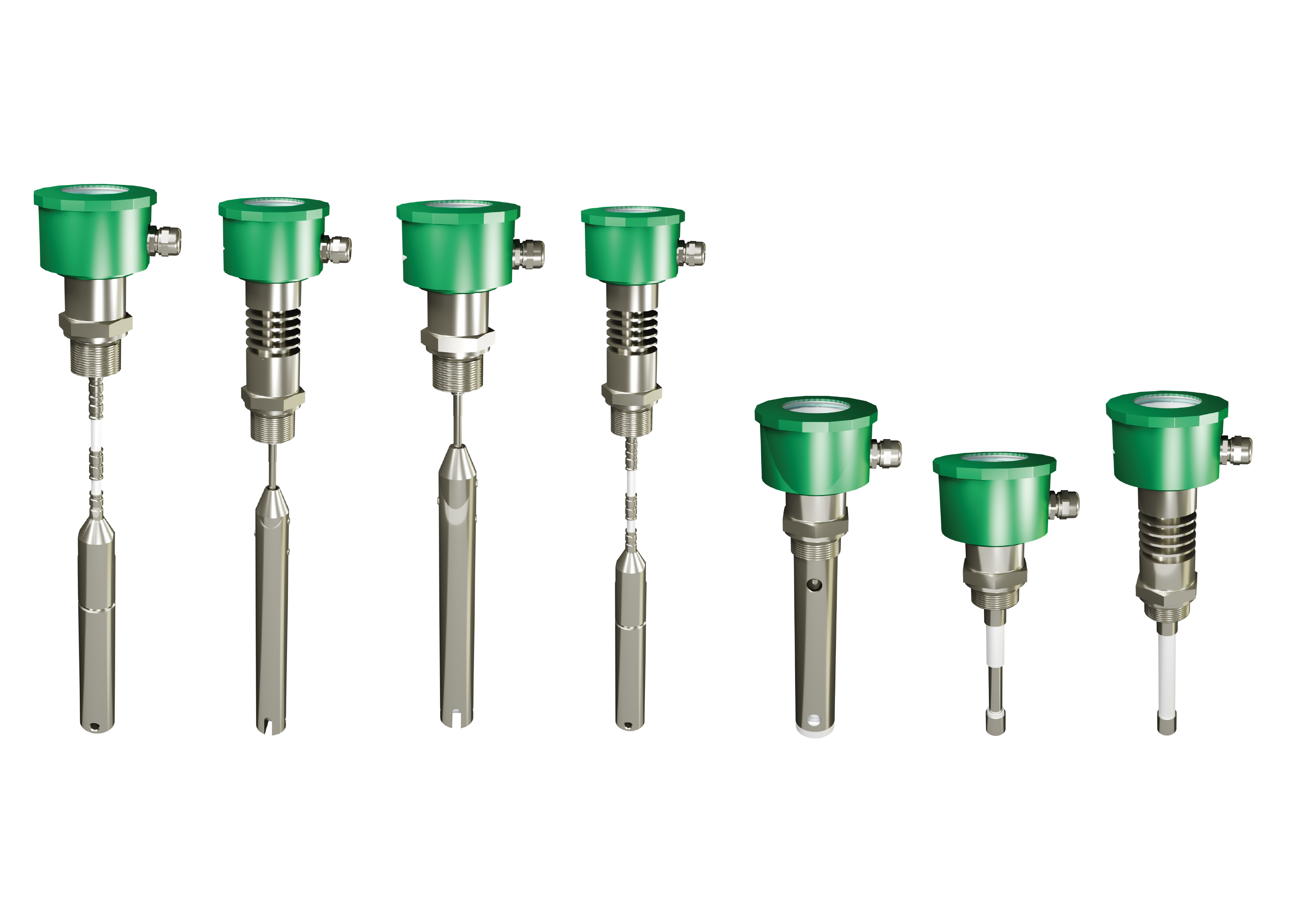

Сигнализатор уровня ДНЕ-17

Описание

Сигнализаторы уровня серии ДНЕ-17 предназначены для непрерывного контроля минимального и максимального уровней жидких и сыпучих сред в резервуарах (танках, силосах, бункерах, цистернах).

Сигнализатор уровня серии ДНЕ-17 содержит два реле, каждое из которых включается при достижении контролируемым веществом запрограммированного уровня.

Кроме того, ДНЕ-17 преобразует текущие значения уровня контролируемой среды в выходной сигнал постоянного напряжения, который может использоваться в системах автоматизированного управления (АСУ).

Принцип действия

Принцип действия сигнализатора ДНЕ-17 основан на преобразовании электрической емкости между ЧЭ и корпусом резервуара (или дополнительным электродом) в сигнал постоянного напряжения.

Состояние выходных реле ДНЕ-17 зависит от глубины погружения чувствительного элемента в контролируемое вещество, что позволяет определять уровень этого вещества (материала) в резервуаре.

Ключевые характеристики

• для жидких и сыпучих сред;
• два реле для программирования уровней;
• чувствительный элемент
• от 0,2 до 30 (для сыпучих сред)
• от 0,2 до 10 (для жидких сред)
• резьба узла крепления G 1"; G 1 ½"; G ¾"; М27×1,5
• для проводящих сред и сред с низкой диэлектирческой проницаемостью;
• температура контролируемой среды до +150°С;
• исполнения для высокоагрессивных сред;
• высокая пылевлагонепроницаемость IР67, IP68.

Режимы работы

• Однопороговый режим
  Сигнализация одного предельного уровня.
  Реле К1 и К2 работают противофазно.
• Двухпороговый режим
  В данном режиме происходит независимая сигнализация о достижении предельного нижнего или предельного верхнего уровней.
• Режим наполнения резервуара
  «Программируемое окно» внутри «окна» (между нижним и верхним уровнем) переключений реле К1 и К2 не происходит.
• Режим наполнения резервуара
  «Программируемое окно» с функцией самодиагностики.

Сигнализатор уровня ДНЕ-10

Описание

Сигнализаторы уровня серии ДНЕ-10 предназначены для непрерывного контроля уровня жидких и сыпучих сред в резервуарах (танках, силосах, бункерах, цистернах).

Сигнализатор уровня серии ДНЕ-10 с аналоговым выходом осуществляет преобразование текущего значения уровня контролируемой среды в непрерывный токовый сигнал 4-20 мА или 0-20 мА.

Выходной сигнал датчика может использоваться системами автоматизированного управления (АСУ).

Принцип действия

Принцип действия ДНЕ-10 основан на преобразовании электрической емкости между ЧЭ и корпусом резервуара (или дополнительным электродом) в сигнал постоянного напряжения.

Выходной сигнал ДНЕ-10 зависит от глубины погружения чувствительного элемента в контролируемое вещество, что позволяет определять уровень этого вещества (материала) в резервуаре.

Ключевые характеристики

• для жидких и сыпучих сред;
• аналоговый выход 4-20 мА;
• чувствительный элемент
• от 0,2 до 30 (для сыпучих сред)
• от 0,2 до 10 (для жидких сред)
• резьба узла крепления G 1"; G 1 ½"; G ¾"; М27×1,5
• для проводящих сред и сред с низкой диэлектирческой проницаемостью;
• температура контролируемой среды до +150°С;
• исполнения для высокоагрессивных сред;
• высокая пылевлагонепроницаемость IР67, IP68.

Сигнализатор уровня ДНЕ-30

Сигнализаторы уровня серии ДНЕ-30 предназначены для непрерывного контроля уровня сыпучих и жидких сред, контроля (сигнализации) двух заданных предельных положений измеряемого уровня в технологических и товарных резервуарах, танках, силосах, бункерах, цистернах и т.п. стационарных установках.

Выходной сигнал системы контроля ДНЕ-30 может использоваться другими системами автоматизированного управления (АСУ).
В состав системы контроля уровня входит датчик уровня серии ДНЕ-30 и выносной блок ПВ-СУ-201.

Выносной блок ПВ-СУ-201 располагается в помещении и может находиться на расстоянии до 150 метров от сигнализатора уровня ДНЕ.

Принцип действия

Принцип действия ДНЕ-30 основан на преобразовании электрической емкости между ЧЭ и корпусом резервуара (или дополнительным электродом) в сигнал постоянного напряжения.

Выходной сигнал ДНЕ-30 зависит от глубины погружения чувствительного элемента в контролируемое вещество, что позволяет определять уровень этого вещества (материала) в резервуаре.

Ключевые характеристики

• для жидких и сыпучих сред;
• аналоговый выход 4-20 мА;
• два реле для программирования уровней;
• чувствительный элемент
• от 0,2 до 30 (для сыпучих сред)
• от 0,2 до 10 (для жидких сред)
• резьба узла крепления G 1"; G 1 ½"; G ¾"; М27×1,5
• удаление выносного блока до 150 м;
• для проводящих сред и сред с низкой диэлектирческой проницаемостью;
• температура контролируемой среды до +150°С;
• исполнения для высокоагрессивных сред;
• высокая пылевлагонепроницаемость IР67, IP68.

Функции

Выносной блок вторичного преобразователя ПВ-СУ-201 выполняет следующие функции:

• преобразует сигнал с датчика в непрерывный токовый выходной сигнал 4-20 мА;
• отображает значение уровня на 20-ти сегментном линейном индикаторе;
• имеет два встроенных реле верхнего и нижнего уровня;
• позволяет пользователю программировать (задавать) максимальный и минимальный уровни для конкретного резервуара.
