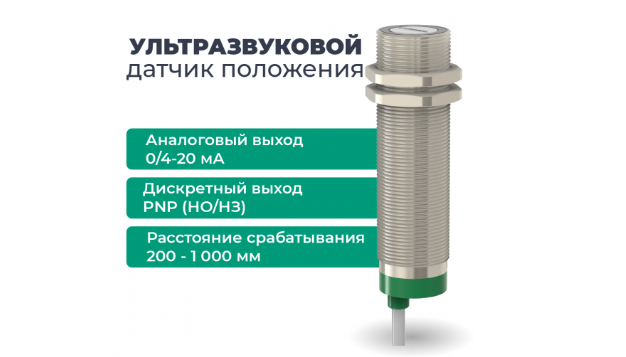

Настройка датчика ДПУ-М30

1) Пользователь имеет возможность:
• Откалибровать ближнюю и дальнюю границы зоны чувствительности аналогового выхода.
• Откалибровать ближнюю и дальнюю границы окна срабатывания дискретного выхода.
• Выбрать направление изменения тока аналогового выхода (рост тока при приближении или при удалении объекта).
• Выбрать режим работы дискретного выхода («НО» или «НЗ»)
• Включить или отключить температурный датчик ДПУ
• Изменить частоту циклов срабатывания ДПУ

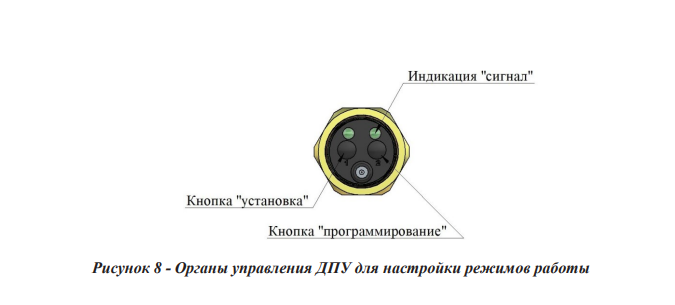

Настройка режимов работы ДПУ, происходит с помощью кнопок «Установка» и «Программирование» и светодиода индикации «Сигнал» (рисунок 8).

2) Режимы работы, установленные изготовителем
Зона чувствительности аналогового выхода………….. 0,2 - 1 м
Направление изменения тока аналогового выхода……. Рост тока при удалении обьекта
Окно срабатывания дискретного выхода……………… 0,5 - 0,6 м
Режим работы дискретного выхода……………………. НО
Температурный датчик…………………………………. ВКЛ
Частота циклов срабатывания…………………………. 1 Гц

3) Программирование границ ближней и дальней зоны аналогового выхода
• Подать питание на датчик.
• Кратковременно нажать кнопку «Установка».
• Светодиод индикации «Сигнал» мигнёт красным цветом 3 раза.
• Установить объект на расстояние ближней границы (0%). Светодиод индикации «Сигнал»при этом должен гореть зеленым цветом (это значит, что датчик ДПУ видит объект).
• Нажать кнопку «Программирование».
• Светодиод индикации «Сигнал» мигнёт красным цветом. Ближняя граница зоны чувствительности аналогового выхода запрограммирована.
• Установить объект на расстояние дальней границы (100%). Светодиод индикации «Сигнал»при этом должен гореть зеленым цветом (это значит, что датчик ДПУ видит объект).
• Нажать кнопку «Программирование».
• Светодиод индикации «Сигнал» мигнёт красным цветом 3 раза. Дальняя граница зоны чувствительности аналогового выхода запрограммирована.
• Программирование границ ближней и дальней зоны аналогового выхода закончено, послеэтого
датчик автоматически выйдет из режима программирования.

4) Выбор направления изменения тока аналогового выхода
• Выключить питание датчика ДПУ.
• Нажать и удерживать кнопку «Установка» (питание датчика должно быть отключено).
• Подать питание на датчик (при этом продолжать удерживать кнопку «Установка»).
• Удерживать кнопку «Установка» в течение 3сек. (каждую секунду светодиод индикации «Сигнал» будет мигать зеленым цветом).
• Отпустить кнопку «Установка»
• Через 2с датчик изменит направление изменения тока аналогового выхода.
• Если ранее был установлен режим «рост тока при удалении объекта», то произойдет изменение режима на «рост тока при приближении объекта». После этого светодиод индикации «Сигнал» мигнёт зеленым цветом 3 раза
• Если ранее было установлено «рост тока при приближении объекта» - произойдет изменение на «рост тока при удалении объекта». После этого светодиод индикации «Сигнал» мигнёт зеленым цветом 5 раз
• После этого датчик автоматически выйдет из режима программирования.

5) Программирование границ окна срабатывания дискретного выхода
• Подать питание на датчик.
• Нажать и удерживать кнопку «Установка».
• Светодиод индикации «Сигнал» мигнёт красным цветом 5 раз, отпустить кнопку «Установка».
• Установить объект на расстояние Smin (ближняя граница окна срабатывания дискретного выхода). Светодиод индикации «Сигнал» при этом должен гореть зеленым цветом (это значит,что датчик ДПУ видит обьект).
• Нажать кнопку «Программирование».
• Светодиод индикации «Сигнал» мигнёт красным цветом. Ближняя граница окна срабатывания
дискретного выхода запрограммирована.
• Установить объект на расстояние Smax (дальняя граница окна срабатывания дискретного выхода). Светодиод индикации «Сигнал» при этом должен гореть зеленым цветом (это значит,что датчик ДПУ видит объект).
• Нажать кнопку «Программирование».
• Светодиод индикации «Сигнал» мигнёт красным цветом 3 раза. Дальняя граница окна срабатывания дискретного выхода запрограммирована.
• После этого датчик автоматически выйдет из режима программирования.

6) Выбор режима работы («НО» или «НЗ») дискретного выхода
• Подать питание на датчик.
• Нажать и удерживать кнопку «Программирование» в течение 3сек (каждую секунду светодиод индикации «Сигнал» будет мигать красным цветом).
• Отпустить кнопку «Программирование».
• Через 2сек датчик переключит режим работы.
• Если ранее был включен режим работы «НО», произойдет переключение на режим работы «НЗ». После этого светодиод индикации мигнёт красным цветом 3 раза.
• Если ранее был включен режим работы «НЗ», произойдет переключение на режим работы. «НО». После этого светодиод индикации мигнёт красным цветом 5 раз.
• После этого датчик автоматически выйдет из режима программирования.

7) Программирование максимальной частоты срабатывания ДПУ
• Подать питание на датчик.
• Нажать и удерживать обе кнопки («Установка» и «Программирование) в течение 3сек (каждую секунду светодиод индикации «Сигнал» будет мигать красным цветом).
• Отпустить обе кнопки.
• Через 2сек светодиод индикации «Сигнал» мигнет красным цветом 3 раза и датчик войдет в режим программирования частоты.

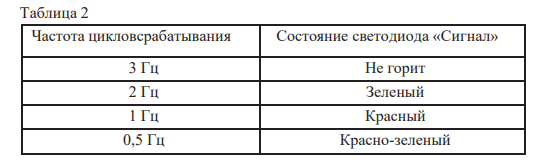

• В зависимости от установленной частоты, светодиод индикации «Сигнал» будет менять свой цвет всоответствии с таблицей 2.
• Нажимая кнопку «Программирование», установить нужную частоту.
• Нажать и удерживать обе кнопки («Установка» и «Программирование) в течение 3сек (каждую секунду светодиод индикации «Сигнал» будет мигать красным цветом).
• Через 2сек светодиод индикации «Сигнал» мигнет красным цветом 3 раза и датчик выйдет изрежима программирования частоты.

8) Включение и отключение температурного датчика
• Выключить питание датчика ДПУ.
• Нажать и удерживать кнопку «Программирование» (питание датчика должно быть отключено).
• Подать питание на датчик (при этом продолжать удерживать кнопку «Программирование»).
• Удерживать кнопку «Программирование» в течение 3сек. (каждую секунду светодиод индикации «Сигнал» будет мигать красным цветом).
• Отпустить кнопку «Программирование».
• Через 2сек датчик изменит режим работы (включит или отключит температурный датчик).
• Если ранее температурный датчик был включен, произойдет его отключение. После этого светодиод индикации «Сигнал» мигнёт красным цветом 3 раза.
• Если ранее температурный датчик был выключен, произойдет его включение. После этого светодиод индикации «Сигнал» мигнёт красным цветом 5 раз.
• После этого датчик автоматически выйдет из режима программирования.
