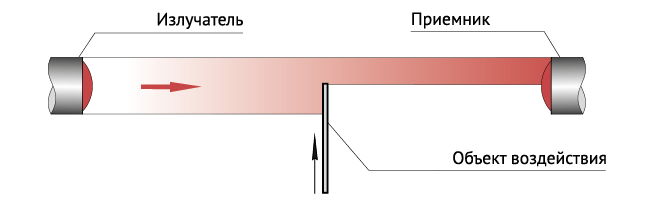

Тип Т
ВБО типа Т, в обозначении изделия это исполнение «9», характеризуется тем, что излучатель и приемник размещены в отдельных корпусах. Прямой оптический луч идет от излучателя к приемнику и может быть перекрыт объектом воздействия. Излучатель и приемник могут получать напряжение питания от различных источников питания. Индикатор излучателя сигнализирует о подаче напряжения питания. Индикатор приемника сигнализирует о срабатывании приемника. Элемент коммутации расположен в приемнике. Излучатель и приемник имеют разные обозначения и заказываются как отдельные изделия.

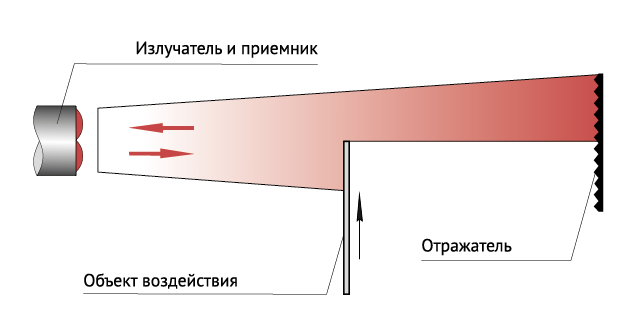

Тип R
ВБО типа R, в обозначении изделия это исполнения «2», «6», «7», «8», имеют размещенный в одном корпусе излучатель и приемник. Приемник принимает луч излучателя, отраженный от специального отражателя. При этом возможны два варианта использования этих изделий:
• объект воздействия прерывает луч при неподвижно закрепленном отражателе;
• отражатель закрепляется на подвижном объекте.
Для ВБО типа R зона чувствительности Sd определяется как зона между ВБО и отражателем.
При поставке ВБО типа R отражатели входят в комплект поставки.
Тип D

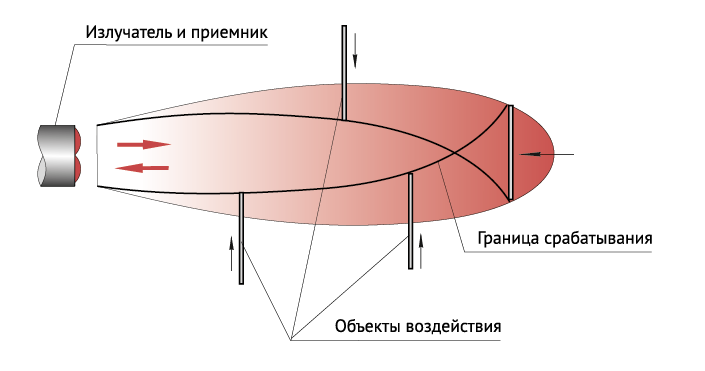

ВБО типа D, в обозначении изделия это исполнения «1», «3», «5», имеет размещенный в одном корпусе излучатель и приемник.
Приемник принимает луч, рассеянно отраженный от объекта воздействия. Полный угол луча излучателя составляет 30-34º (при 50% снижении интенсивности). Объект может перемещаться как вдоль относительной оси, так и под углом к ней.
Для определения нормированных расстояний срабатывания должен быть использован стандартный объект воздействия:
• при Smax до 400 мм – белая бумага с отражающей способностью 90%, размером 100 х 100 мм.
• при Smax более 400 мм – белая бумага с отражающей способностью 90%, размером 200 х 200 мм.
При применении объекта воздействия, отличающегося от стандартного, реальные максимальные расстояния срабатывания могут не соответствовать нормированным. Можно использовать следующие поправочные коэффициенты для грубой корректировки расстояний срабатывания в зависимости от материала объекта:
- белая бумага 1,0
- металл полированный 1,2....1,6
- бумага черная матовая 0,1
- дерево 0,4
Особенности эксплуатации ВБО
Особенности эксплуатации ВБО определяются особенностями распространения инфракрасного излучения. Наличие факторов, ухудшающих его, ведет к уменьшению расстояния воздействия. Такими факторами могут быть пыль, дым, атмосферные осадки и т.п.
Для компенсации влияния фоновых объектов и подстройки под реальные условия эксплуатации часть ВБО имеет регулировку чувствительности.
Регулировка чувствительности, также как и правильный выбор исполнения датчика, позволяет устранить ложные срабатывания ВБО от посторонних, фоновых объектов.
В случае появления при минусовых температурах инея, изморози на линзе датчика работа его не гарантируется, требуется принятие мер, устраняющих появление инея или применение холодоустойчивого ВБО.
Для повышения помехоустойчивости в ВБО используется кодированное излучение.
Чтобы точнее направлять луч излучателя изделий ВБО-У25-... на поверхность отражателя (тип R) или активную поверхность приемника (тип Т) при больших расстояниях рекомендуется применять элемент крепления ПВ-КУ-025 с возможностью регулировки положения изделия.
ВБО-У25-... с напряжением питания 60-250 В переменного тока имеют реле в качестве коммутационного элемента и могут иметь регулируемую задержку срабатывания или отпускания от 1 до 20 сек., что расширяет возможности применения этих изделий.

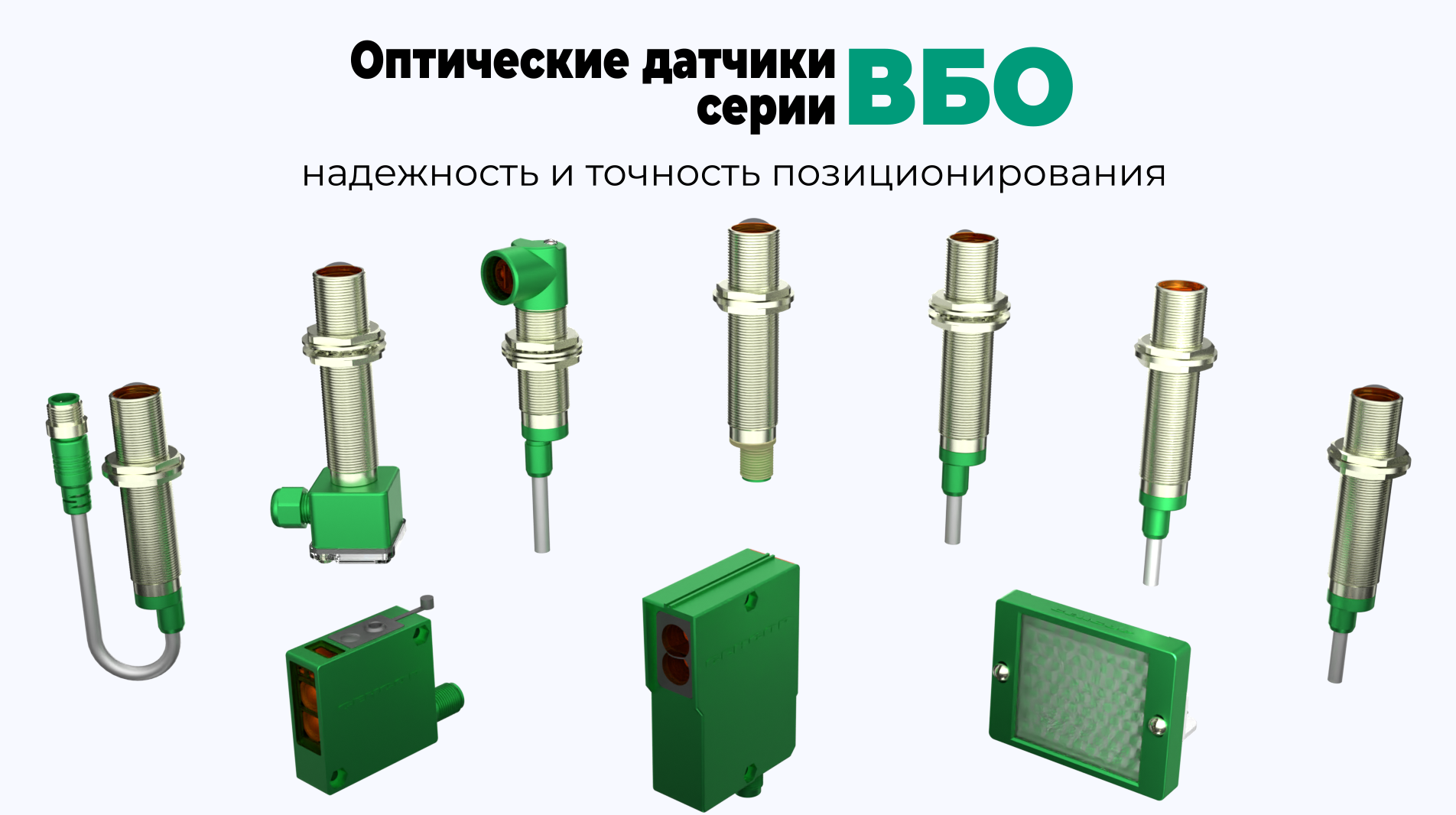

Видеообзор серии ВБО
