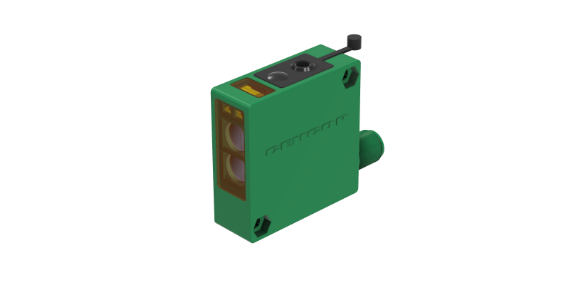

Настройка выключателя ВБО-У18

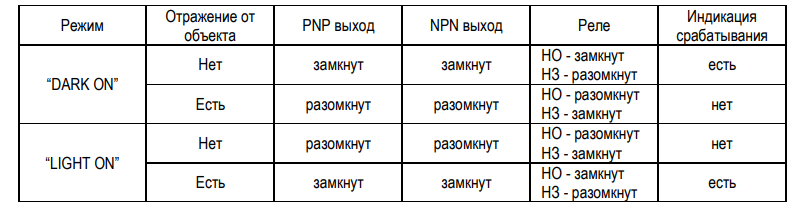

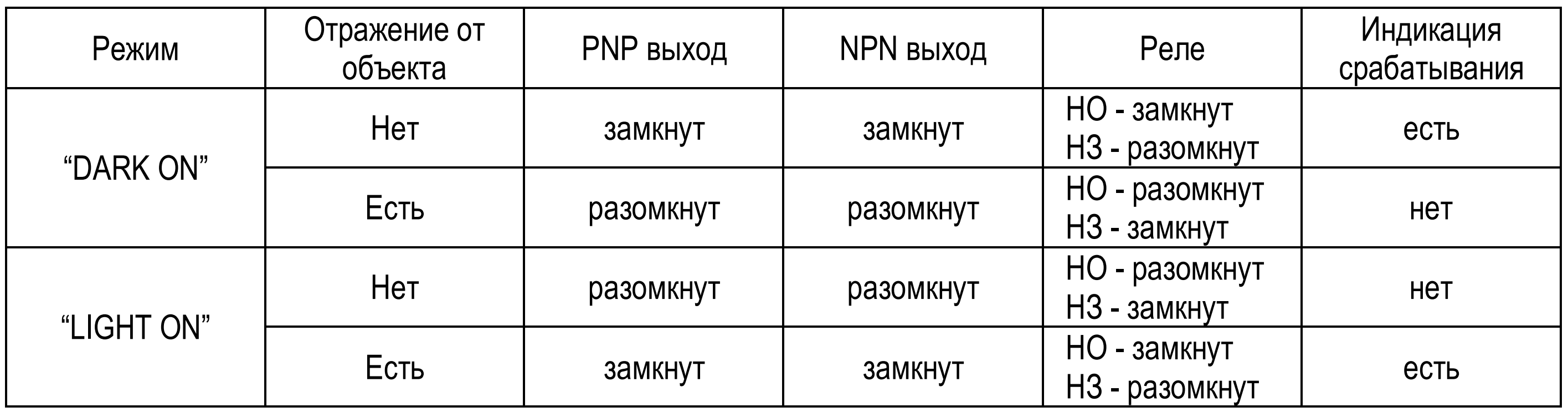

Настройка выключателя заключается в выборе мощности излучения и в выборе коммутационной функции НО или НЗ. Отсутствие излучения на фотоприемнике означает отсутствие объекта. Вследствие этого, для описания коммутационной функции будут использоваться термины DARK ON – переключение коммутационных элементов по прерыванию светового луча и LIGHT ON - переключение коммутационных элементов по наличию светового луча. В таблице указаны состояния выходов в зависимости от выбранной коммутационной функции.

Для настройки необходимо перейти в режим программирования, для этого нужно:

1) Подать напряжение питания на выключатель. Проконтролировать, что индикация питания загорелась красным цветом.

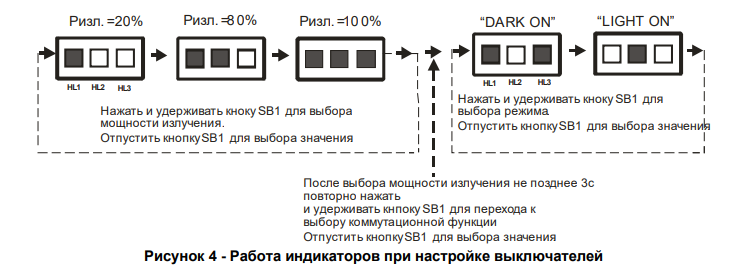

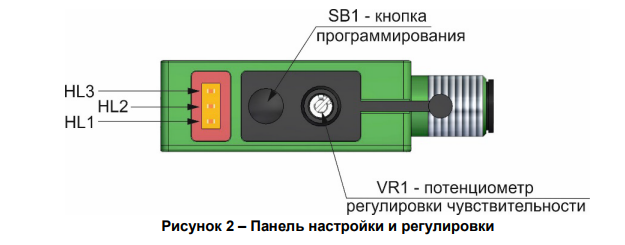

2) Нажать и удерживать кнопку программирования SB1 в течение 5-7с. Излучатель перейдет в режим программирования. Продолжить удерживать кнопку SB1. В окне индикации режимов (см. рис.2) светодиоды НL1, HL2, HL3 начнут поочередно загораться в соответствии с рис. 4, индицируя режим 20%, 80%, и 100% мощности.

3) Во время индикации требуемой мощности отпустить кнопку SB1.

4) Светодиоды НL1, HL2, HL3 (в соответствии с выбранным значением мощности) загорятся и погаснут два раза, сигнализируя выход из режима программирования мощности излучения. Выбранное значение сохраняется в энергонезависимой памяти.

5) Если необходимо изменить значение коммутационной функции, то сразу после двукратного мигания и погасания светодиодов НL1, HL2, HL3 не позднее 3 секунд повторно нажать и удерживать кнопку SB1 и войти в режим программирования коммутационной функции.

6) Продолжить удерживать кнопку SB1. В окне индикации режимов светодиоды НL1, HL2, HL3 начнут поочередно загораться в соответствии с рис. 4, индицируя режим DARK ON или режим LIGHT ON.

7) Во время индикации нужного значения коммутационной функции отпустить кнопку SB1.

8) Светодиоды НL1, HL2, HL3 (в соответствии с выбранным значением коммутационной функции) загорятся и погаснут два раза, сигнализируя выход из режима программирования. Выбранное значение сохраняется в энергонезависимой памяти.

При каждой подаче напряжения питания в окне режимов светодиоды кратковременно индицируют выбранный режим мощности и выбранный режим коммутационной функции.
