Индуктивный датчик NO

Индуктивные датчики NO (с функцией выхода нормально открытый) от российского производителя Сенсор

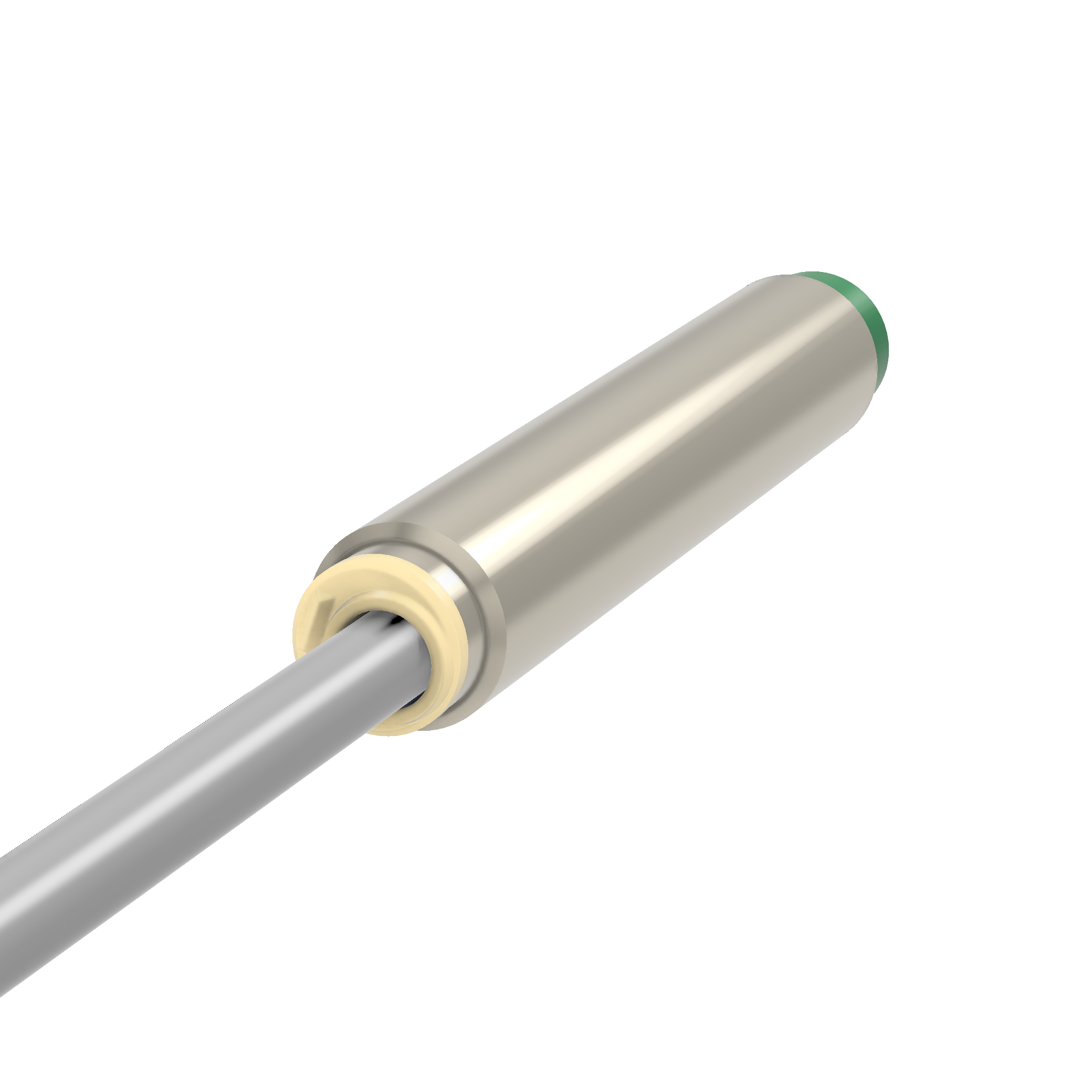

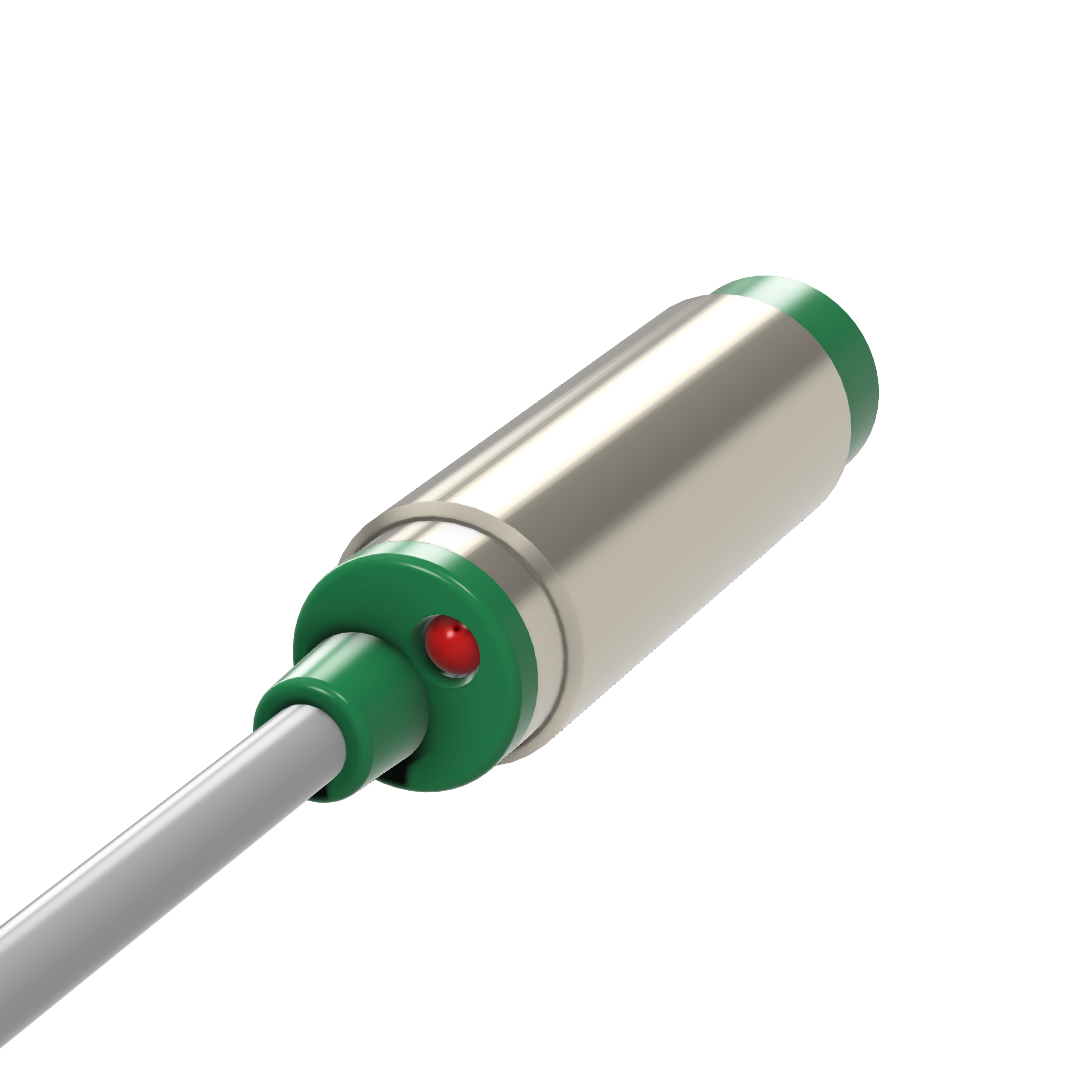

Индуктивный датчик ВБИ-Д06-45У-1111-С
Индуктивный датчик ВБИ-Д06-45У-1111-С
Индуктивный датчик ВБИ-Д06-45У-1111-С
Индуктивный датчик ВБИ-Д06-45У-1111-С

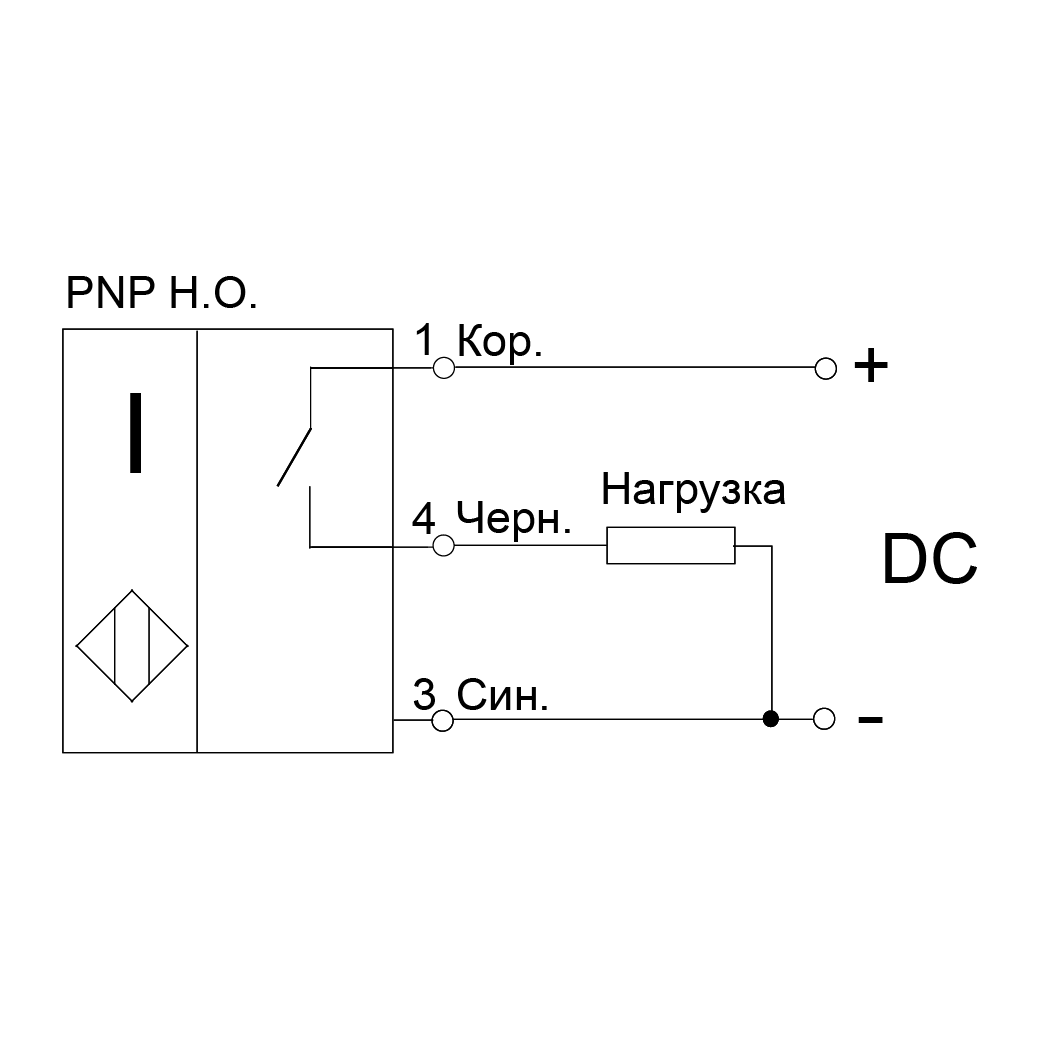

PNP-NO
Индуктивный датчик
ВБИ-Д06-45У-1111-С
В наличии
Исполнение: Общепромышленное
Модификация: Стандартное расстояние срабатывания
Тип корпуса: цилиндрический гладкий
Расстояние срабатывания Sn, мм: 1,5
Размер корпуса: Ø 6,5 мм
Конструкция корпуса: Средний корпус
Схема выхода: PNP
Функция выхода: NO
Материал корпуса: Латунь никелированная
Степень защиты корпуса: IP67
Температура окружающей среды: -30…+70 °С
Защита коммутационного элемента: Тактовая
5 917.00 ₽
Цена с НДС 22%
Индуктивный датчик ВБИ-Д06-45У-1121-З
Индуктивный датчик ВБИ-Д06-45У-1121-З
Индуктивный датчик ВБИ-Д06-45У-1121-З
Индуктивный датчик ВБИ-Д06-45У-1121-З

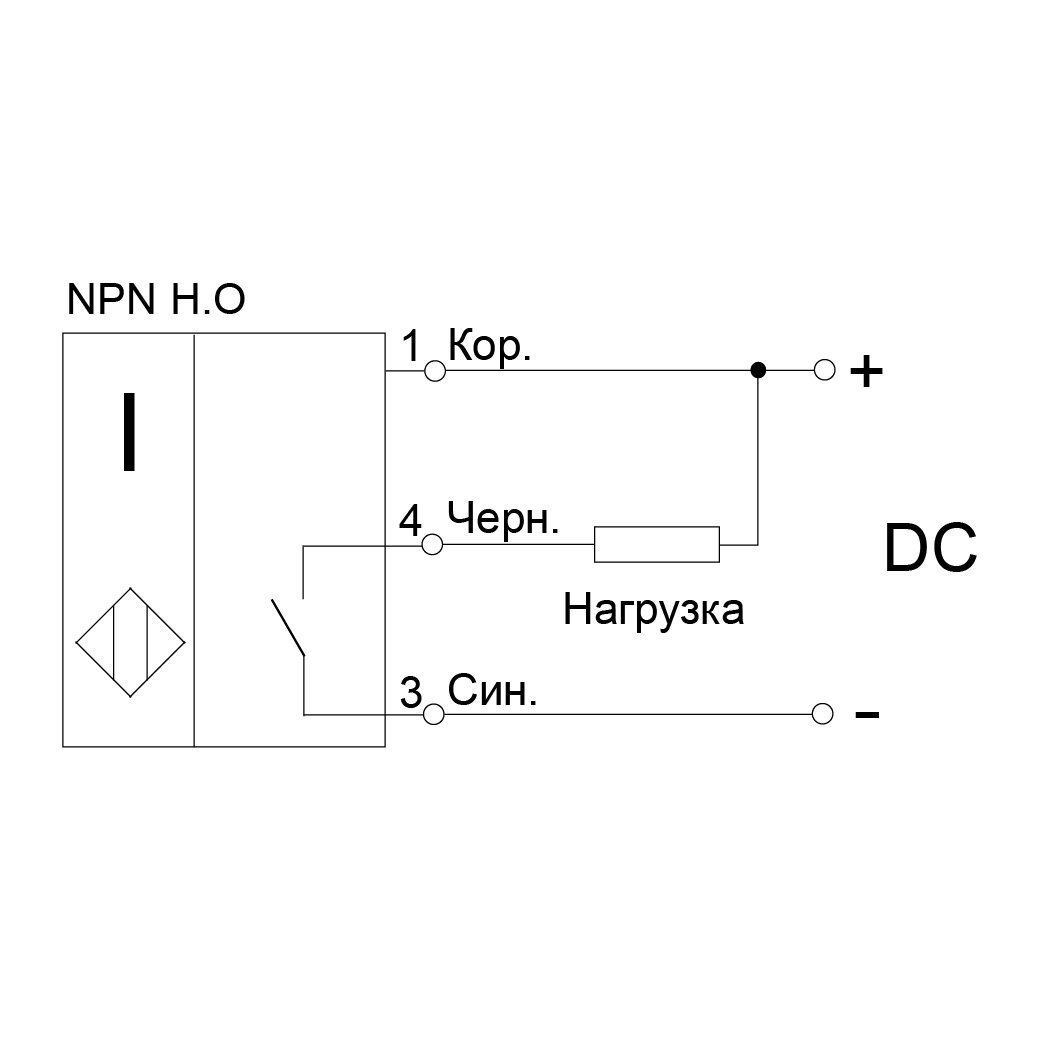

NPN-NO
Индуктивный датчик
ВБИ-Д06-45У-1121-З
В наличии   2 шт.
Исполнение: Общепромышленное
Модификация: Стандартное расстояние срабатывания
Тип корпуса: цилиндрический гладкий
Расстояние срабатывания Sn, мм: 1,5
Размер корпуса: Ø 6,5 мм
Конструкция корпуса: Средний корпус
Схема выхода: NPN
Функция выхода: NO
Материал корпуса: Латунь никелированная
Степень защиты корпуса: IP67
Температура окружающей среды: -25…+80 °С
Защита коммутационного элемента: Бистабильная
5 352.14 ₽
Цена с НДС 22%
Индуктивный датчик ВБИ-Д06-45У-1121-С
Индуктивный датчик ВБИ-Д06-45У-1121-С
Индуктивный датчик ВБИ-Д06-45У-1121-С
Индуктивный датчик ВБИ-Д06-45У-1121-С
NPN-NO
Индуктивный датчик
ВБИ-Д06-45У-1121-С
В наличии
Исполнение: Общепромышленное
Модификация: Стандартное расстояние срабатывания
Тип корпуса: цилиндрический гладкий
Расстояние срабатывания Sn, мм: 1,5
Размер корпуса: Ø 6,5 мм
Конструкция корпуса: Средний корпус
Схема выхода: NPN
Функция выхода: NO
Материал корпуса: Латунь никелированная
Степень защиты корпуса: IP67
Температура окружающей среды: -30…+70 °С
Защита коммутационного элемента: Тактовая
5 917.00 ₽
Цена с НДС 22%
Индуктивный датчик ВБИ-Д06-48У-2111-З
Индуктивный датчик ВБИ-Д06-48У-2111-З
Индуктивный датчик ВБИ-Д06-48У-2111-З
Индуктивный датчик ВБИ-Д06-48У-2111-З
PNP-NO
Индуктивный датчик
ВБИ-Д06-48У-2111-З
В наличии   2 шт.
Исполнение: Общепромышленное
Модификация: Стандартное расстояние срабатывания
Тип корпуса: цилиндрический гладкий
Расстояние срабатывания Sn, мм: 2,5
Размер корпуса: Ø 6,5 мм
Конструкция корпуса: Средний корпус
Схема выхода: PNP
Функция выхода: NO
Материал корпуса: Латунь никелированная
Степень защиты корпуса: IP67
Температура окружающей среды: -25…+80 °С
Защита коммутационного элемента: Бистабильная
5 346.04 ₽
Цена с НДС 22%
Индуктивный датчик ВБИ-Д06-48У-2111-С
Индуктивный датчик ВБИ-Д06-48У-2111-С
Индуктивный датчик ВБИ-Д06-48У-2111-С
Индуктивный датчик ВБИ-Д06-48У-2111-С
PNP-NO
Индуктивный датчик
ВБИ-Д06-48У-2111-С
В наличии
Исполнение: Общепромышленное
Модификация: Стандартное расстояние срабатывания
Тип корпуса: цилиндрический гладкий
Расстояние срабатывания Sn, мм: 2,5
Размер корпуса: Ø 6,5 мм
Конструкция корпуса: Средний корпус
Схема выхода: PNP
Функция выхода: NO
Материал корпуса: Латунь никелированная
Степень защиты корпуса: IP67
Температура окружающей среды: -30…+70 °С
Защита коммутационного элемента: Тактовая
5 899.92 ₽
Цена с НДС 22%
Индуктивный датчик ВБИ-Д06-48У-2121-З
Индуктивный датчик ВБИ-Д06-48У-2121-З
Индуктивный датчик ВБИ-Д06-48У-2121-З
Индуктивный датчик ВБИ-Д06-48У-2121-З
NPN-NO
Индуктивный датчик
ВБИ-Д06-48У-2121-З
В наличии   2 шт.
Исполнение: Общепромышленное
Модификация: Стандартное расстояние срабатывания
Тип корпуса: цилиндрический гладкий
Расстояние срабатывания Sn, мм: 2,5
Размер корпуса: Ø 6,5 мм
Конструкция корпуса: Средний корпус
Схема выхода: NPN
Функция выхода: NO
Материал корпуса: Латунь никелированная
Степень защиты корпуса: IP67
Температура окружающей среды: -25…+80 °С
Защита коммутационного элемента: Бистабильная
5 183.78 ₽
Цена с НДС 22%

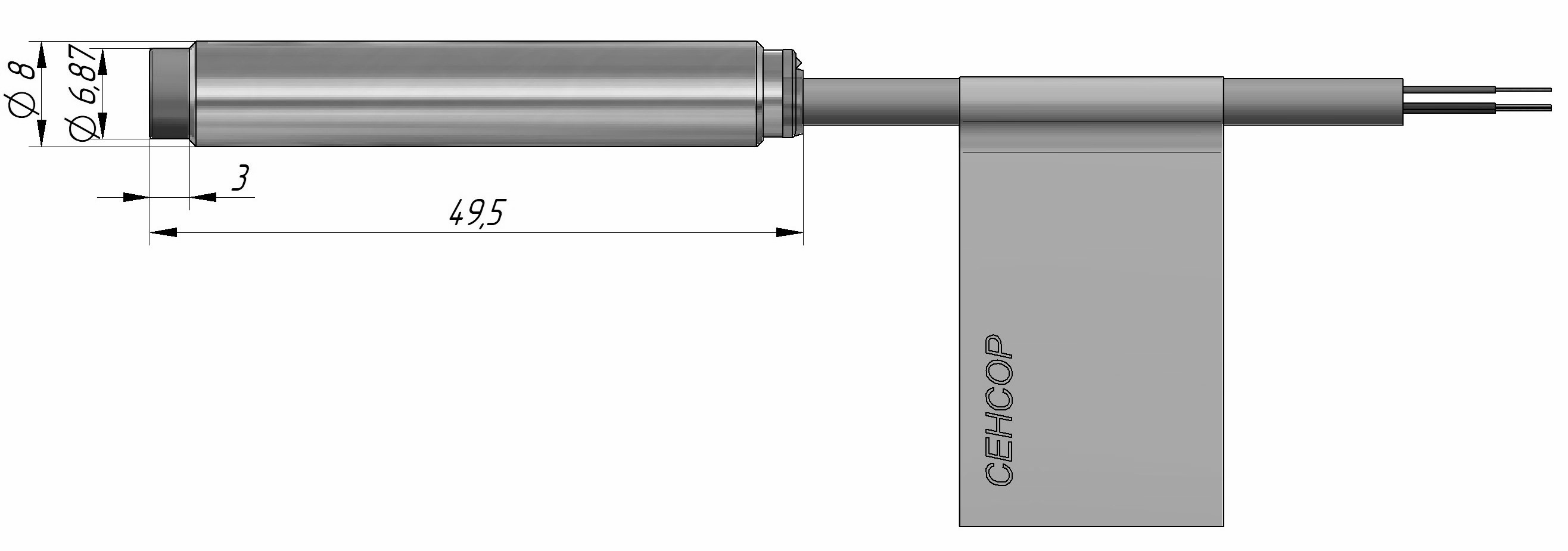

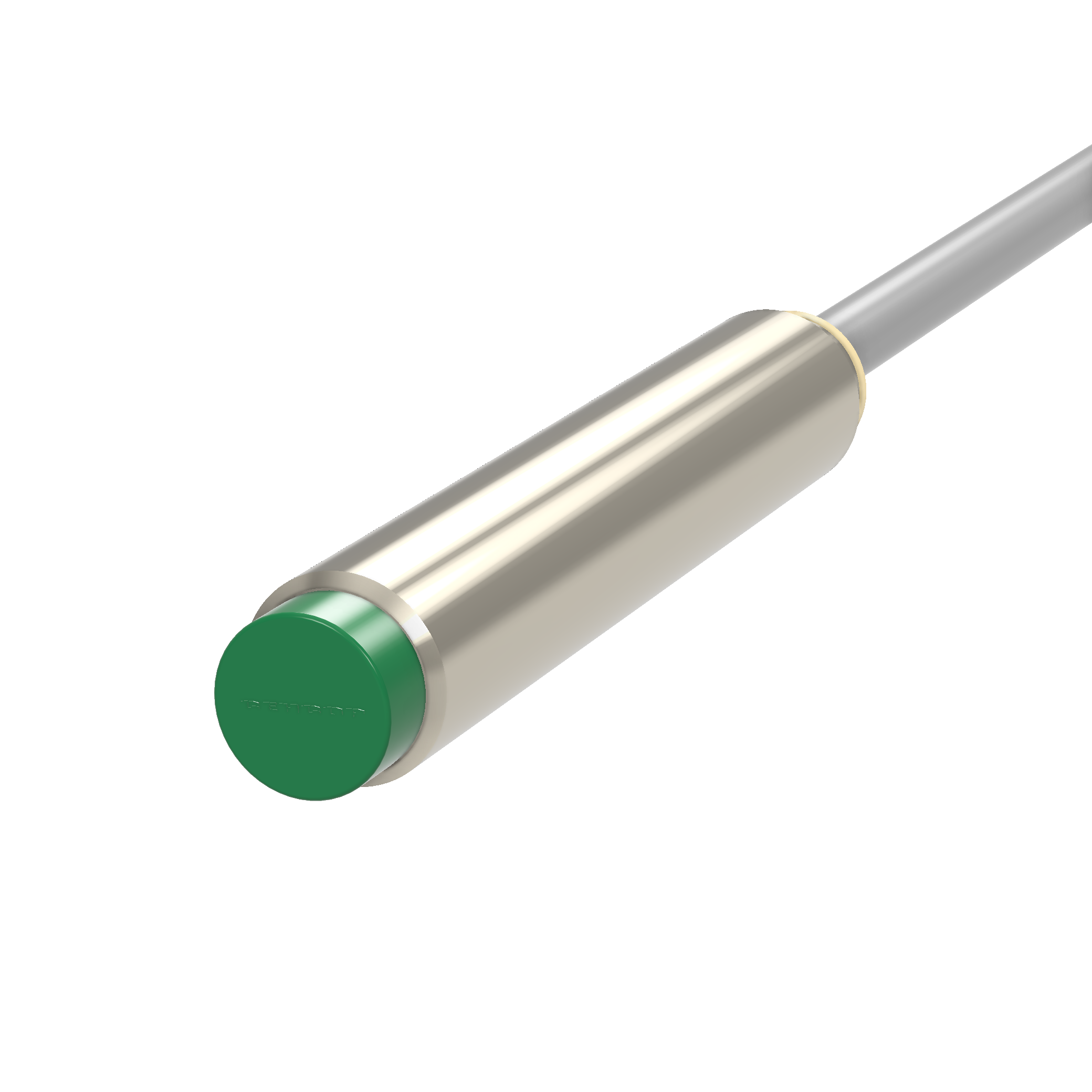

Индуктивный датчик ВБИ-Д08-45У-1111-З
Индуктивный датчик ВБИ-Д08-45У-1111-З
Индуктивный датчик ВБИ-Д08-45У-1111-З
Индуктивный датчик ВБИ-Д08-45У-1111-З
PNP-NO
Индуктивный датчик
ВБИ-Д08-45У-1111-З
В наличии   3 шт.
Исполнение: Общепромышленное
Модификация: Стандартное расстояние срабатывания
Тип корпуса: цилиндрический гладкий
Расстояние срабатывания Sn, мм: 1,5
Размер корпуса: Ø 8 мм
Конструкция корпуса: Средний корпус
Схема выхода: PNP
Функция выхода: NO
Материал корпуса: Латунь никелированная
Степень защиты корпуса: IP67
Температура окружающей среды: -25…+80 °С
Защита коммутационного элемента: Бистабильная
5 263.08 ₽
Цена с НДС 22%
Индуктивный датчик ВБИ-Д08-45У-1111-С
Индуктивный датчик ВБИ-Д08-45У-1111-С
Индуктивный датчик ВБИ-Д08-45У-1111-С
Индуктивный датчик ВБИ-Д08-45У-1111-С
PNP-NO
Индуктивный датчик
ВБИ-Д08-45У-1111-С
В наличии
Исполнение: Общепромышленное
Модификация: Стандартное расстояние срабатывания
Тип корпуса: цилиндрический гладкий
Расстояние срабатывания Sn, мм: 1,5
Размер корпуса: Ø 8 мм
Конструкция корпуса: Средний корпус
Схема выхода: PNP
Функция выхода: NO
Материал корпуса: Латунь никелированная
Степень защиты корпуса: IP67
Температура окружающей среды: -30…+70 °С
Защита коммутационного элемента: Тактовая
5 607.12 ₽
Цена с НДС 22%
Индуктивный датчик ВБИ-Д08-45У-1121-С
Индуктивный датчик ВБИ-Д08-45У-1121-С
Индуктивный датчик ВБИ-Д08-45У-1121-С
Индуктивный датчик ВБИ-Д08-45У-1121-С
NPN-NO
Индуктивный датчик
ВБИ-Д08-45У-1121-С
В наличии
Исполнение: Общепромышленное
Модификация: Стандартное расстояние срабатывания
Тип корпуса: цилиндрический гладкий
Расстояние срабатывания Sn, мм: 1,5
Размер корпуса: Ø 8 мм
Конструкция корпуса: Средний корпус
Схема выхода: NPN
Функция выхода: NO
Материал корпуса: Латунь никелированная
Степень защиты корпуса: IP67
Температура окружающей среды: -30…+70 °С
Защита коммутационного элемента: Тактовая
5 607.12 ₽
Цена с НДС 22%
Индуктивный датчик ВБИ-Д08-48У-2111-С
Индуктивный датчик ВБИ-Д08-48У-2111-С
Индуктивный датчик ВБИ-Д08-48У-2111-С
Индуктивный датчик ВБИ-Д08-48У-2111-С
PNP-NO
Индуктивный датчик
ВБИ-Д08-48У-2111-С
В наличии
Исполнение: Общепромышленное
Модификация: Стандартное расстояние срабатывания
Тип корпуса: цилиндрический гладкий
Расстояние срабатывания Sn, мм: 2,5
Размер корпуса: Ø 8 мм
Конструкция корпуса: Средний корпус
Схема выхода: PNP
Функция выхода: NO
Материал корпуса: Латунь никелированная
Степень защиты корпуса: IP67
Температура окружающей среды: -30…+70 °С
Защита коммутационного элемента: Тактовая
5 607.12 ₽
Цена с НДС 22%
Подберем модель
по вашим параметрам
Оставьте заявку, наш менеджер
свяжется с вами
Оставить заявку
Индуктивный датчик ВБИ-Д08-48У-2121-С
Индуктивный датчик ВБИ-Д08-48У-2121-С
Индуктивный датчик ВБИ-Д08-48У-2121-С
Индуктивный датчик ВБИ-Д08-48У-2121-С
NPN-NO
Индуктивный датчик
ВБИ-Д08-48У-2121-С
В наличии
Исполнение: Общепромышленное
Модификация: Стандартное расстояние срабатывания
Тип корпуса: цилиндрический гладкий
Расстояние срабатывания Sn, мм: 2,5
Размер корпуса: Ø 8 мм
Конструкция корпуса: Средний корпус
Схема выхода: NPN
Функция выхода: NO
Материал корпуса: Латунь никелированная
Степень защиты корпуса: IP67
Температура окружающей среды: -30…+70 °С
Защита коммутационного элемента: Тактовая
5 607.12 ₽
Цена с НДС 22%

Индуктивные датчики с нормально-разомкнутым контактом (NO): ключевой элемент в логике автоматизации

Датчики с функцией выхода NO (Normal Open, нормально разомкнутый) являются одним из фундаментальных компонентов в дискретных системах промышленной автоматизации. На данной странице представлена серия общепромышленных индуктивных датчиков NO от компании «СЕНСОР» — модельный ряд, в котором выходные ключи сконфигурированы по схеме «нормально разомкнутый контакт». Понимание логики работы этого типа выхода критически важно для корректного проектирования управляющих цепей, обеспечения безопасности и эффективной интеграции с контроллерами (ПЛК).

Индуктивный датчик — это устройство, обнаруживающее присутствие металлического объекта без механического контакта, путем регистрации изменений в высокочастотном электромагнитном поле, генерируемом его чувствительным элементом. Полупроводниковый ключ на выходе датчика выполняет функцию реле, состояние которого определяется наличием или отсутствием металла в зоне детекции. Функция выхода NO определяет начальное, или «нормальное», состояние этого ключа.

Функция выхода NO: логика и принцип работы

Функция Normal Open (НОР, нормально открытый) подразумевает, что в исходном, пассивном состоянии (объект в зоне обнаружения отсутствует) выходной транзистор датчика закрыт. Электрическая цепь между выходным сигнальным проводом и внутренней схемой питания разорвана, что соответствует логическому «0» на входе подключенного контроллера. Сопротивление ключа в этом состоянии стремится к бесконечности, ток через нагрузку (например, входную карту ПЛК) не протекает.

При активации датчика (обнаружение металлического объекта в пределах номинальной дистанции срабатывания Sn) выходной ключ переключается: транзистор открывается и замыкает цепь. В зависимости от полярности транзистора, на выходной сигнальный провод подается либо «плюс» питания (для PNP), либо «минус» (для NPN). Это состояние соответствует формированию управляющего сигнала, то есть логической «1».

Простая аналогия: NO-датчик работает по принципу «включения». Он «молчит», когда объекта нет, и «подает голос» (сигнал), когда объект обнаружен.

Сравнительная таблица: функции выхода NO и NC

Выбор между NO (Normal Open) и NC (Normal Closed, нормально закрытый) определяется требованиями к логике управления и безопасности технологического процесса.

Параметр / ФункцияNO (Normal Open / Нормально открытый)NC (Normal Closed / Нормально закрытый)
Состояние выхода в покоеРазомкнуто (логический «0»)Замкнуто (логический «1»)
Состояние выхода при срабатыванииЗамкнуто (логический «1»)Разомкнуто (логический «0»)
Типовая логика сигнала«Объект есть» (положительная констатация факта)«Объекта нет» или сигнал безопасности
Реакция на обрыв проводаТрактуется как отсутствие объекта (ложное срабатывание может остаться незамеченным)Трактуется как авария или присутствие объекта (нарушение фиксируется системой)
Типовое применениеПодсчет деталей, контроль положения «включено», индикация присутствия заготовки.Сигнализация открытия защитного ограждения, контроль аварийного останова, функции безопасности, где обрыв цепи должен вызывать останов.

Технические особенности датчиков NO

Представленные в разделе индуктивные датчики NO от компании «СЕНСОР» включают модели с двумя типами выходных схем (PNP и NPN), что позволяет интегрировать датчики в системы с различной архитектурой входных модулей. Все датчики объединены общей логикой выхода NO. Ключевые технические параметры для выбора:

ПараметрВарианты в серииПринципиальное значение для выбора
Схема выходаPNP или NPNОпределяет полярность выходного сигнала и совместимость с входом ПЛК (Sinking для PNP, Sourcing для NPN).
Функция выходаNO (единственная для данной серии)Обеспечивает логику положительной констатации: сигнал появляется только при обнаружении объекта.
Номин. расстояние (Sn)1.5 мм, 2.5 мм (для Ø6.5 мм и 8 мм)Гарантированная дистанция срабатывания для стандартной стальной мишени. Важно выбирать с запасом.

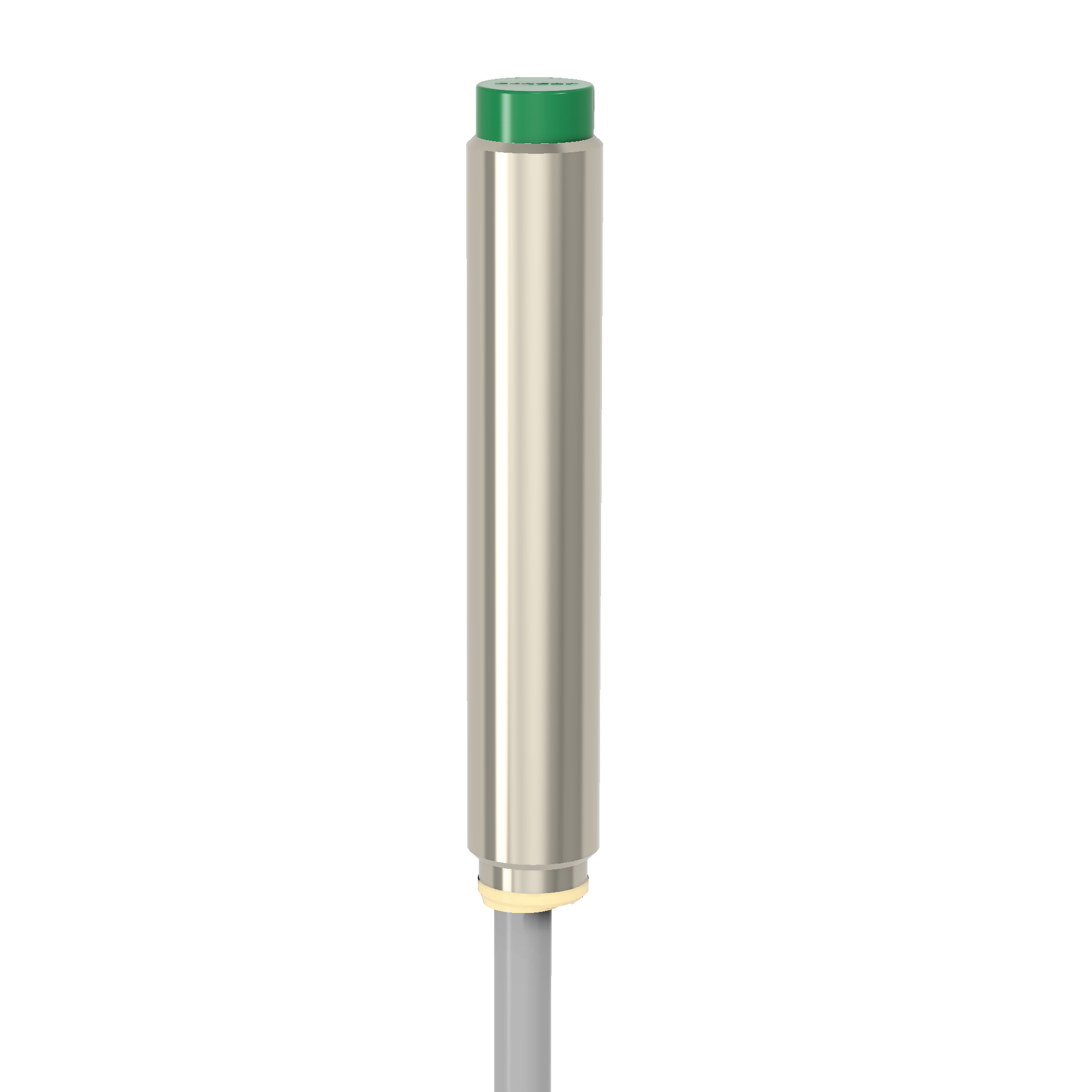

Тип/размер корпусаЦилиндр гладкий: Ø6.5 мм, Ø8 ммОпределяет габариты и способ монтажа. Гладкий корпус требует дополнительного кронштейна.
МатериалЛатунь никелированнаяОбеспечивает стойкость к коррозии в стандартных промышленных условиях.
Степень защитыIP67Полная защита от пыли и возможность кратковременного погружения в воду. Подходит для сред с мойкой.
Температурный диапазон-25…+80°C / -30…+70°CШирокий диапазон для работы в неотапливаемых помещениях или вблизи источников тепла.

Области применения и инженерные рекомендации

Типовые задачи, решаемые датчиками NO:

  • Подсчет и учет: Регистрация прохождения металлических деталей на конвейерной линии.
  • Контроль положения: Определение конечного выдвинутого положения штока пневмоцилиндра, факта нахождения заготовки в патроне станка, позиции движущейся каретки.
  • Сигнализация наличия: Индикация присутствия инструмента, детали в зоне обработки или накопителе.
  • Инициирование действия: Запуск следующего этапа технологического цикла после подтверждения наличия объекта.

Рекомендации по выбору и подключению:

  1. Определите логику безопасности: Для функций, где обрыв цепи должен приводить к останову процесса (например, защитное ограждение), предпочтительнее использовать датчик с функцией NC. Датчик NO в такой цепи при обрыве провода будет постоянно подавать сигнал «объекта нет», что система может интерпретировать как штатную ситуацию.
  2. Выберите полярность выхода (PNP/NPN): Согласуйте тип выхода датчика с типом входа контроллера. Для входов Sinking (потребляющих ток) выбирайте PNP. Для входов Sourcing (источающих ток) — NPN.
  3. Учитывайте запас по расстоянию: Фактическая дистанция срабатывания для цветных металлов (алюминий, медь) составляет 30-50% от номинальной Sn, указанной для стали. Подбирайте модель с запасом.
  4. Проверяйте нагрузочную способность: Убедитесь, что ток потребления входной цепи контроллера не превышает максимальный коммутируемый ток датчика (обычно 100-200 мА). При подключении реле или мощной нагрузки используйте промежуточное реле.

Выбор индуктивного датчика с функцией выхода NO — это осознанное решение для задач, где требуется формирование управляющего сигнала при непосредственном обнаружении объекта. Датчики серии NO от российского производителя «СЕНСОР», обладая высокой надежностью, широким температурным диапазоном и степенью защиты IP67, являются оптимальным решением для построения надежных и предсказуемых систем промышленной автоматизации.

Преимущества

опыт
Опыт работы
Более 30 лет на рынке в области технологий промышленной автоматизации.
ассортимент
Ассортимент
Более 3000 наименований серийно выпускаемых бесконтактных выключателей (датчиков).
Продукция
Продукция
Вся продукция сертифицирована и соответствует требованиям Технического регламента
ТР ТС 004/2011
ТР ТС 012/2011
ТР ТС 020/2011
Качество
Качество
Современное оборудование, высокие технологии, полный контроль на каждом этапе производственного процесса.

Вопросы и ответы

Все вопросы и ответы База знаний
Подскажите, есть ли сертификат соответствия на вашу продукцию?

Вся продукция, выпускаемая компанией СЕНСОР имеет сертификаты соответствия ТР ТС ЕАЭС (Евразийский экономический союз):

ТР ТС 004/2011 – О безопасности низковольтного оборудования;
ТР ТС 020/2011 – Электромагнитная совместимость технических средств;
ТР ТС 012/2011 – О безопасности оборудования для работы во взрывоопасных средах.

Сертификаты на продукцию компании Сенсор

Все сертификаты
ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)
ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)
Сертификат соответствия ТР ТС 004/2011 | ТР ТС 020/2011
Сертификат соответствия ТР ТС 004/2011 | ТР ТС 020/2011
Сертификат соответствия ТР ТС 012/2011 серия ДВИ
Сертификат соответствия ТР ТС 012/2011 серия ДВИ
Сертификат функциональной безопасности уровня SIL2
Сертификат функциональной безопасности уровня SIL2
Сертификат соответствия ТР ТС 012/2011 серия БИА
Сертификат соответствия ТР ТС 012/2011 серия БИА
Сертификат соответствия ТР ТС 012/2011 серия Ех
Сертификат соответствия ТР ТС 012/2011 серия Ех
Собственное производство

Компания «СЕНСОР» — российский лидер в производстве бесконтактных датчиков и выключателей промышленного назначения.

Мы производим серийно более 3000 наименований бесконтактных выключателей (датчиков). Их разрабатывают, изготавливают и проверяют наши сотрудники. Производственные площади занимают 10000 кв. метров с высокоточным оборудованием и станками. В их числе - фрезерные обрабатывающие центры, токарные станки с ЧПУ, термопластавтоматы, 3D-принтеры и автоматическая линия поверхностного монтажа печатных плат.
