ВБИ-Ц18-73С-1242-Л

Индуктивный датчик положения

ВБИ-Ц18-73С-1242-Л

Индуктивный датчик положения
Описание
Характеристики
Маркировка
Доставка
Вопрос ответ

Датчик индуктивный СЕНСОР серия ВБИ-Ц18

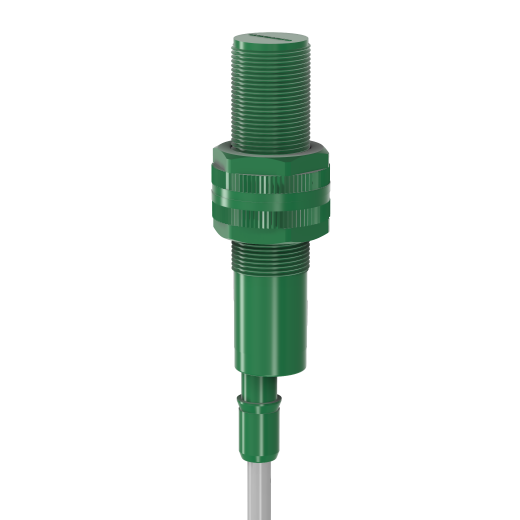

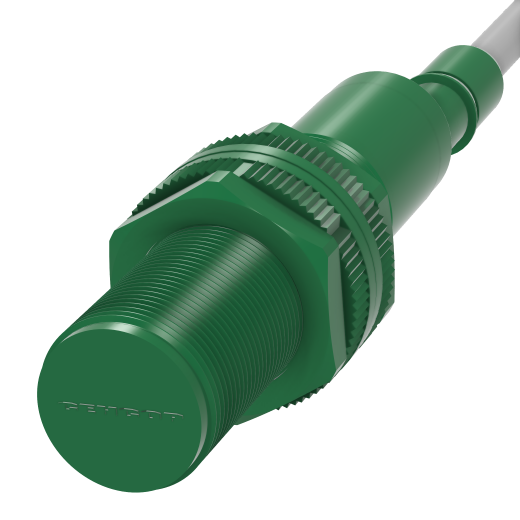

Индуктивный датчик ВБИ-Ц18-73С-1242-Л в цилиндрическом корпусе из полиамида армированного стекловолокном Ø18 мм, в общепромышленном исполнении.
Предназначен для надежного обнаружения металлических предметов бесконтактным способом.

Основное назначение

Применяются там, где требуется обнаружение равномерных движений - например в качестве бесконтактного переключателя (концевого индуктивного выключателя) для определения движущихся частей машин (станков), а также в качестве генератора импульсов и т.п.

Отличительные особенности

  • Способ подключения кабель;
  • Штуцер для крепления дополнительной защиты кабеля;
  • Монтажное исполнение утапливаемое;
  • Двухпроводная схема подключения.

Ключевые характеристики

  • Способен работать в широком диапазоне температур от -45…+80 °С;
  • Пылевлагонепроницаемость IP67;
  • Виброустойчивость (заливка компаундом);
  • Стандартное расстояние срабатывания 5 мм;
  • Рабочее напряжение 20-250 В AC;
  • Функция выхода НЗ;

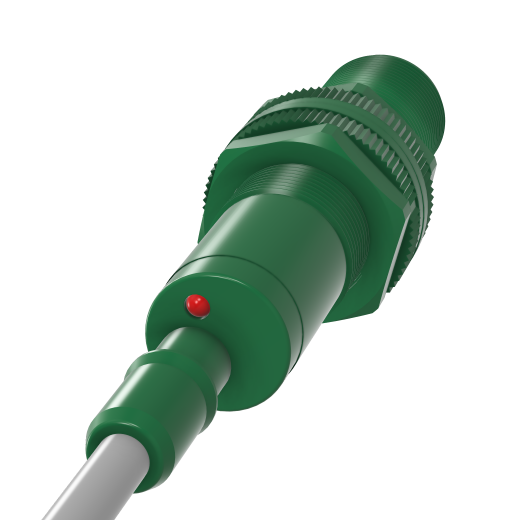

  • Светодиодная индикация состояния.
Индуктивные датчики серии ВБИ сертифицированы и соответствует требованиям Технического регламента
"О безопасности низковольтного оборудования" ТР ТС 004/2011
"Электромагнитная совместимость технических средств" ТР ТС 020/2011

Технические характеристики

Наименование
ВБИ-Ц18-73С-1242-Л
Исполнение
Общепромышленное
Тип корпуса
цилиндрический с резьбой
Размер корпуса
Ø 18 мм
Обозначение резьбы
M18
Конструкция корпуса
Длинный корпус
Монтажное исполнение
Утапливаемое
Расстояние срабатывания Sn, мм
5
Гарантированный интервал срабатывания, мм
0-4,1
Рабочее напряжение, В
20-250 AC

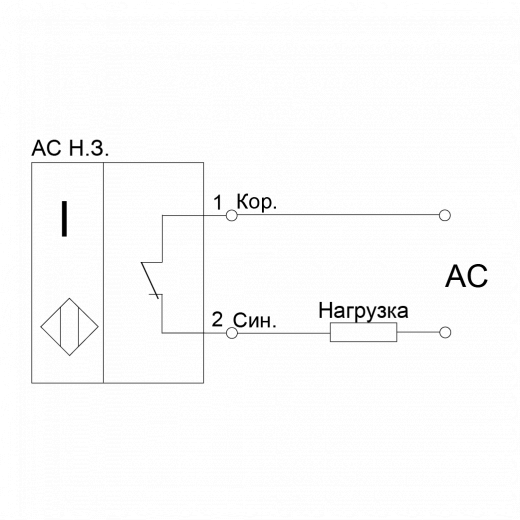

Схема выхода
двухпроводной AC
Функция выхода
НЗ
Вид подключения
Кабель
Максимальный ток коммутационного элемента, мА
250
Частота переключения, Гц
10
Падение напряжения, не более, В
9
Остаточный ток, менее, мА
5
Индикация состояния
Светодиод, красный
Защита коммутационного элемента
Отсутствует
Материал корпуса
Полиамид
Материал активной поверхности
Полиамид
Материал кабеля
ПВС
Категория применения коммутационного элемента
AC14
Особенности
Возможность крепления доп. защиты кабеля
Степень защиты корпуса
IP67
Температура окружающей среды
-45…+80 °С

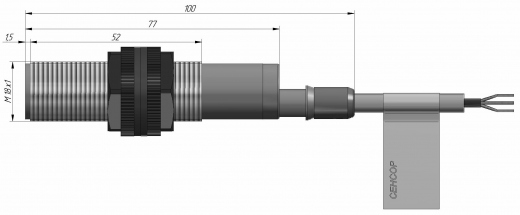

Габаритный размер, мм
M18 x 1 / L = 100
Максимальная масса изделия, не более, кг
0,14

Индуктивный датчик серия ВБИ
Цилиндрический корпус
Стандартное расстояние срабатывания

ВБИ
Ц
18
73
С
1
2
4
2
Л

Способ получения товара

Самовывоз
Отгрузка товаров из наличия на складе производится на следующий рабочий день с момента зачисления денег на счет продавца.
Пункты самовывоза:

  • Свердловская обл., г. Екатеринбург, ул.Шефская, д.62
    Время работы: 9.00 до 17.00
  • Свердловская обл., г. Екатеринбург, ул.Учителей, 44
    Время работы: 9.00 до 15.00

При получении товара, у представителя юридического лица должна быть доверенность с печатью от компании-плательщика или сама печать.
Частные покупатели (физические лица) для получения товара должны предъявить паспорт.

Бесплатная доставка
Осуществляется почтой России в любой населенный пункт РФ до почтового отделения.

Доставка за счет покупателя
Транспортными компаниями: Деловые Линии, Экспресс-авто, ПЭК, КИТ, Байкал-Сервис, ЖелДорЭкспедиция.
Доставка до терминала транспортной компании в городе Екатеринбурге осуществляется бесплатно.

Доставка в ближнее зарубежье: Казахстан, Беларусь, Киргизия, Армения, осуществляется за счет покупателя.
Забор груза производится транспортной (курьерской компанией) по адресу г. Екатеринбург, ул. Шефская, 62.
Сумма доставки может включаться в цену продукции, при выставлении счета.

Так же заказчик может самостоятельно заказать транспортную компанию и оплатить ее услуги.

Подскажите, есть ли сертификат соответствия на вашу продукцию?

Вся продукция, выпускаемая компанией СЕНСОР имеет сертификаты соответствия ТР ТС ЕАЭС (Евразийский экономический союз):

ТР ТС 004/2011 – О безопасности низковольтного оборудования;
ТР ТС 020/2011 – Электромагнитная совместимость технических средств;
ТР ТС 012/2011 – О безопасности оборудования для работы во взрывоопасных средах.

В разработываемой нами конструкции рассматривается возможность применения датчиков бесконтактных индуктивных ВБИ. Материал, из которого изготовлен объект воздействия - сталь 08Х18Н10Т или 12Х18Н10Т. Возможна ли корректная работа данных датчиков с этими материалами и если да, то какой поправочный коэффициент надо использовать.

При работе индуктивных датчиков серии ВБИ с объектами воздействия из различных металлов и сплавов, расстояния срабатывания могут уменьшаться, для предварительных расчетов можно использовать следующие поправочные коэффициенты:

  • нержавеющая сталь - 0,8;
  • латунь - 0,5;
  • алюминий - 0,5;
  • медь - 0,48.
