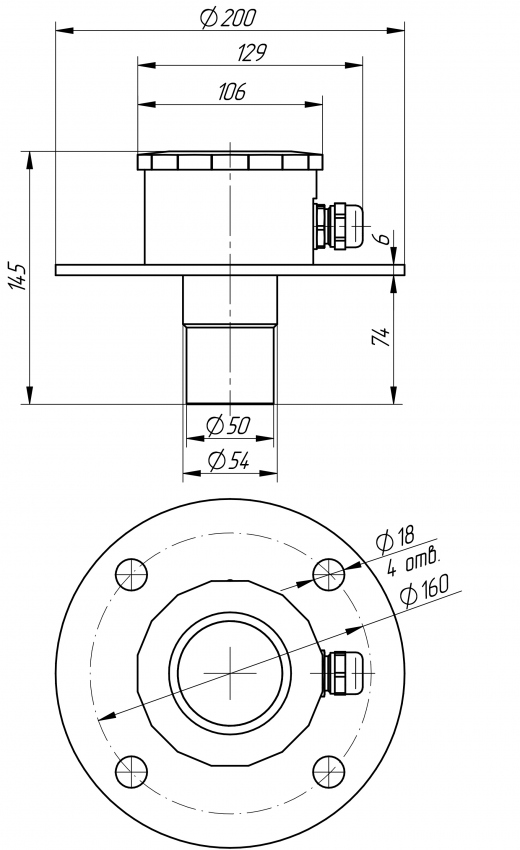

Ультразвуковой датчик уровня ДНУ-8110

Емкостной датчик уровня - это устройство, которое определяет количество жидкости или сыпучего материала в резервуаре по изменению электрической емкости. Принцип работы основан на разной диэлектрической проницаемости воздуха и контролируемого вещества: когда среда (например, вода или зерно) заполняет пространство между щупом датчика и стенкой емкости, общая емкость системы меняется. Электронная схема фиксирует это изменение и при достижении заданного уровня переключает выход, подавая сигнал. Такие датчики могут работать с любыми веществами, включая агрессивные жидкости и сыпучие материалы, и выпускаются в двух вариантах: дискретные (сигнализируют о достижении порога) и аналоговые (выдают непрерывный сигнал 4-20 мА, пропорциональный уровню). Это надежное и простое в монтаже решение для автоматизации контроля наполнения емкостей. В линейке продукции Сенсор емкостные датчики уровня представлены линейками ДКЕ (датчик контроля уровня емкостный) и ДНЕ (датчик наполнения емкостный).

_
Емкостные уровнемеры (датчики непрерывного контроля) используются для постоянного отслеживания текущего объема продукта в режиме реального времени.
Устройство системы: Данная измерительная система представляет собой большой конденсатор с двумя обкладками. Роль первой обкладки выполняет измерительный элемент — металлический зонд (штырь или трос), опущенный в резервуар. Ролью второй обкладки служит металлическая стенка самого бака (или дополнительная трубка вокруг зонда).
Исходное состояние: когда бак пуст, пространство между обкладками заполнено воздухом. Электроника фиксирует базовую, минимальную емкость пустой емкости.
Процесс измерения: По мере заполнения бака жидкость или сыпучий материал плавно поднимается вверх, вытесняя воздух. Поскольку любая контролируемая среда имеет диэлектрическую проницаемость выше, чем у воздуха, общая электрическая емкость между обкладками системы плавно и пропорционально растет вместе с уровнем. Датчик непрерывно замеряет текущую емкость.

Основное отличие заключается в физических свойствах контролируемой среды и ее диэлектрической проницаемости. Жидкость обычно образует ровную, подвижную поверхность. Жидкая среда способна проникать в различные конструктивные отверстия и элементы датчика, в то время как сыпучие материалы могут налипать на датчик, формировать "свод" над щупом, пылить, иметь разный угол откоса насыпи и не способны проникать, как жидкость, в различные элементы датчика. Из-за этого датчики для жидких и сыпучих материалов могут отличаться формой и конструктивом чувствительного элемента, а также нюансами настройки датчика.

Принцип работы основан на разной диэлектрической проницаемости воздуха и контролируемого вещества. Когда среда (например, вода или зерно) заполняет пространство между щупом датчика и металлической стенкой емкости, общая емкость системы меняется. Электронная схема фиксирует это изменение и при достижении заданного уровня переключает выход, подавая сигнал. В системах, где используется емкость из диэлектрика, рекомендуется применять второй электрод.
