ДПУ-М30-100У-8110-СА

Ультразвуковой датчик
Описание
Характеристики
Маркировка
Аналоги
Доставка
Вопрос ответ
Инструкции/Видео

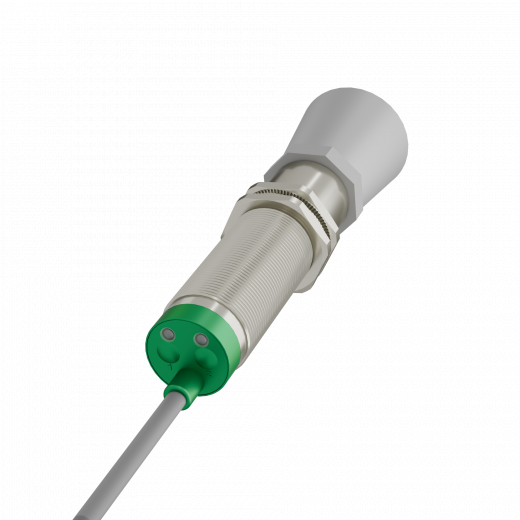

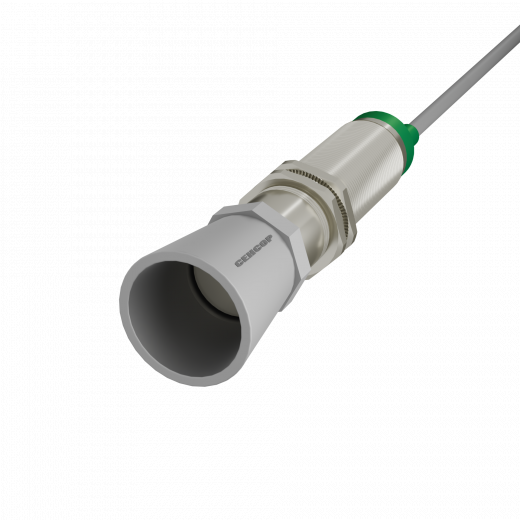

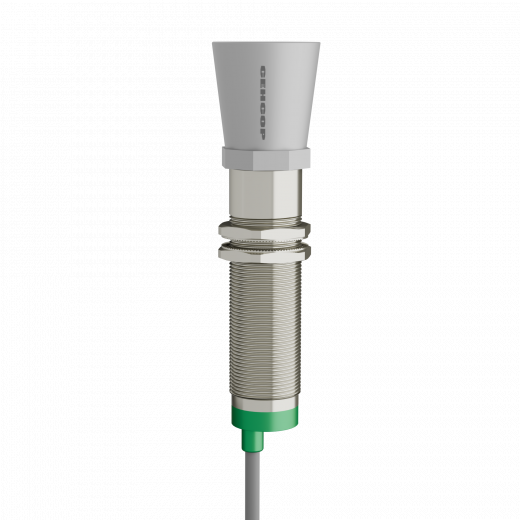

Датчик ультразвуковой СЕНСОР серия ДПУ-М30

Ультразвуковой датчик с аналоговым выходом ДПУ-М30-100У-8110-СА в цилиндрическом корпусе из никелированной латуни Ø30 мм, в общепромышленном исполнении.
Предназначен для контроля уровня жидких и сыпучих веществ, контроля положения, позиционирования и обнаружения прозрачных объектов, объектов разных форм и цветов.

Область применения

Ультразвуковые датчики с аналоговым выходом находят широкое применение в автоматизации производственных процессов на предприятиях химической, машиностроительной, металлургической, пищевой и других отраслях промышленности.
Датчик серии ДПУ-М30 гарантирует стабильное обнаружение с высокой точностью в тяжелых условиях тумана, запыленности, задымленности и т.п.

Ключевые характеристики

  • Аналоговый выход 0/4 мА-20 мА;
  • Выходной сигнал дискретный PNP-НО/НЗ (программируемый);
  • Зона чувствительности 500-8000 мм;
  • Рабочее напряжение 10-30 В DC.

Отличительные особенности

  • Пылевлагонепроницаемость IP65;
  • Виброустойчивость (заливка компаундом) до 50g;
  • Способен работать в широком диапазоне температур от -30…+70 °С;
  • Способ подключения кабель.
Ультразвуковые датчики серии ДПУ сертифицированы и соответствует требованиям Технического регламента
"О безопасности низковольтного оборудования" ТР ТС 004/2011
"Электромагнитная совместимость технических средств" ТР ТС 020/2011

Технические характеристики

Наименование
ДПУ-М30-100У-8110-СА
Тип корпуса
Цилиндрический с резьбой
Размер корпуса
Ø 30 мм
Зона чувствительности, мм
500-8000
Слепая зона, мм
500
Аналоговый выход
0/4 мА-20 мА
Функция дискретного выхода
НО/НЗ прогр.
Рабочее напряжение, В
10-30 DC
Схема подключения
PNP
Время отклика
1000 мс
Максимальный ток коммутационного элемента, мА
500
Защита коммутационного элемента
Тактовая
Падение напряжения, не более, В
2
Собственный ток потребления, менее, мА
100
Вид подключения
Кабель
Материал корпуса
Латунь никелированная
Материал кабеля
ПВС
Длина кабеля, м
2
Категория применения коммутационного элемента
DC13
Степень защиты корпуса
IP65
Температура окружающей среды
-30…+70 °С

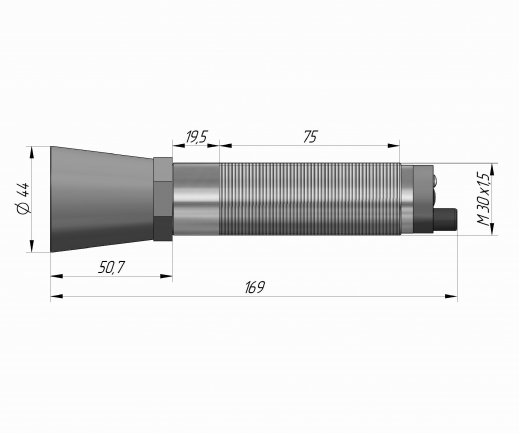

Габаритный размер, мм
M30 x 1,5 / L = 169
Максимальная масса изделия
0,3 Кг

Ультразвуковые датчики с аналоговым и дискретным выходами ВБУ ДПУ

ДПУ
М
30
100
У
8
1
1
0
СА
BALLUFF:
BUS0041 - BUS M30M1-XC-60/600-S92K

Способ получения товара

Самовывоз
Отгрузка товаров из наличия на складе производится на следующий рабочий день с момента зачисления денег на счет продавца.
Пункты самовывоза:

  • Свердловская обл., г. Екатеринбург, ул.Шефская, д.62
    Время работы: 9.00 до 17.00
  • Свердловская обл., г. Екатеринбург, ул.Учителей, 44
    Время работы: 9.00 до 15.00

При получении товара, у представителя юридического лица должна быть доверенность с печатью от компании-плательщика или сама печать.
Частные покупатели (физические лица) для получения товара должны предъявить паспорт.

Бесплатная доставка
Осуществляется почтой России в любой населенный пункт РФ до почтового отделения.

Доставка за счет покупателя
Транспортными компаниями: Деловые Линии, Экспресс-авто, ПЭК, КИТ, Байкал-Сервис, ЖелДорЭкспедиция.
Доставка до терминала транспортной компании в городе Екатеринбурге осуществляется бесплатно.

Доставка в ближнее зарубежье: Казахстан, Беларусь, Киргизия, Армения, осуществляется за счет покупателя.
Забор груза производится транспортной (курьерской компанией) по адресу г. Екатеринбург, ул. Шефская, 62.
Сумма доставки может включаться в цену продукции, при выставлении счета.

Так же заказчик может самостоятельно заказать транспортную компанию и оплатить ее услуги.

Подскажите, есть ли сертификат соответствия на вашу продукцию?

Вся продукция, выпускаемая компанией СЕНСОР имеет сертификаты соответствия ТР ТС ЕАЭС (Евразийский экономический союз):

ТР ТС 004/2011 – О безопасности низковольтного оборудования;
ТР ТС 020/2011 – Электромагнитная совместимость технических средств;
ТР ТС 012/2011 – О безопасности оборудования для работы во взрывоопасных средах.

Хотим применить ультразвуковой датчик для обнаружения препятствия при движении передаточной телеги (напольная, рельсовая), но в паспорте есть ограничения по объекту воздействия - 100х100 мм или неровная поверхность. Попадает ли человек в спецодежде под это ограничение?

Для применения ультразвукового датчика серии ДПУ или ВБУ в качестве обнаружения предметов, необходимо учитывать следующие требования:

Поверхность объекта воздействия должна быть ровной, плотной и обладать достаточной твердостью, чтобы иметь хорошую отражающую способность ультразвуковой волны.

Человек в данном случае не подходит в качестве объекта воздействия для ультразвукового датчика.
