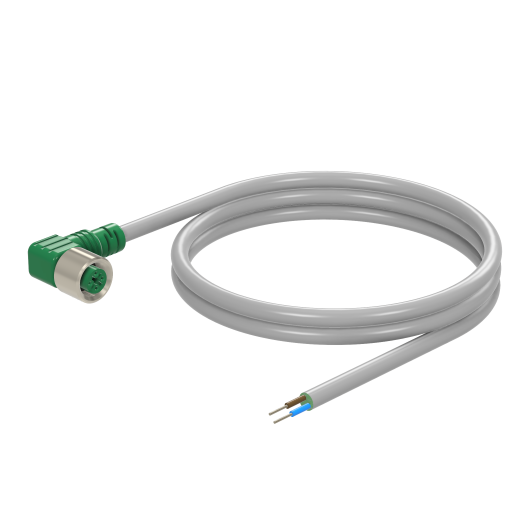

Разъем М12 с кабелем
ПВ-С20-12-2

Для подключения датчиков
Характеристики
Доставка
Вопрос ответ

Технические характеристики

Наименование
ПВ-С20-12-2
Тип разъема
Розетка
Исполнение
Соединительный кабель

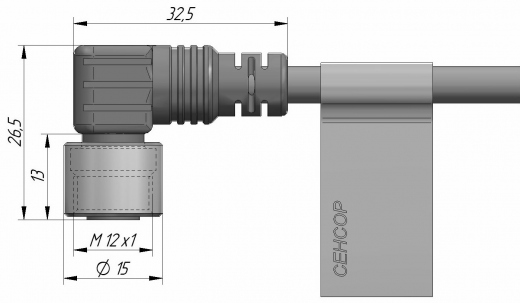

Тип корпуса
Угловой

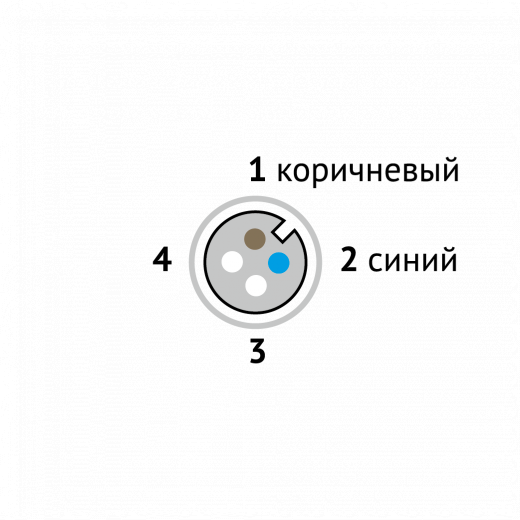

Количество контактов
2 (PIN)
Покрытие контакта
Серебро
Рабочее напряжение, В
10-30 В DC
Номинальный ток, А
1 А
Материал стопорной гайки
Латунь никелированная
Материал корпуса
Полиуретан
Материал кабеля
ПВС
Длина кабеля, м
2
Сечение кабеля, мм
2 х 0,35
Степень защиты корпуса
IP67
Температура окружающей среды
-45…+80 °С
Применяемость
Для 2-х проводных датчиков DC выход «НЗ»

Способ получения товара

Самовывоз
Отгрузка товаров из наличия на складе производится на следующий рабочий день с момента зачисления денег на счет продавца.
Пункты самовывоза:

  • Свердловская обл., г. Екатеринбург, ул.Шефская, д.62
    Время работы: 9.00 до 17.30
  • Свердловская обл., г. Екатеринбург, ул.Учителей, 44
    Время работы: 9.00 до 18.00

При получении товара, у представителя юридического лица должна быть доверенность с печатью от компании-плательщика или сама печать.
Частные покупатели (физические лица) для получения товара должны предъявить паспорт.

Бесплатная доставка
Осуществляется почтой России в любой населенный пункт РФ до почтового отделения.

Доставка за счет покупателя
Транспортными компаниями: Деловые Линии, Экспресс-авто, СДЭК, КИТ, ПЭК, Байкал-Сервис, ЖелДорЭкспедиция.
Доставка до терминала транспортной компании в городе Екатеринбурге осуществляется бесплатно.

Доставка в ближнее зарубежье: Казахстан, Беларусь, Киргизия, Армения, осуществляется за счет покупателя.
Забор груза производится транспортной (курьерской компанией) по адресу г. Екатеринбург, ул. Шефская, 62.
Сумма доставки может включаться в цену продукции, при выставлении счета.

Так же заказчик может самостоятельно заказать транспортную компанию и оплатить ее услуги.

Подскажите пожалуйста наружный диаметр кабеля на датчиках и на разъемах

Для датчиков общепромышленного исполнения индуктивных, емкостных, оптических, ультразвуковых со стандартным набором характеристик,
а так же разъемов М12 для подключения датчиков используется кабель ПВС-ХЛ.

Кабель с сечением 2 х 0,35 (2 жилы диаметром 0,35 мм) имеет наружный диаметр 5,2 мм

Кабель с сечением 3 х 0,35 (3 жилы диаметром 0,35 мм) имеет наружный диаметр 5,4 мм

Кабель с сечением 4 х 0,35 (4 жилы диаметром 0,35 мм) имеет наружный диаметр 5,6 мм

Кабель с сечением 5 х 0,35 (5 жил диаметром 0,35 мм) имеет наружный диаметр 6,5 мм

Кабель с сечением 2 х 0,12 (2 жилы диаметром 0,12 мм) имеет наружный диаметр 3,5 мм

Кабель с сечением 3 х 0,12 (3 жилы диаметром 0,12 мм) имеет наружный диаметр 3,5 мм

Кабель с сечением 4 х 0,12 (2 жилы диаметром 0,12 мм) имеет наружный диаметр 3,8 мм


Рекомендуемая замена

В наличии
Тип разъема: Розетка
Тип корпуса: Угловой
Покрытие контакта: Серебро
Длина кабеля, м: 2
Сечение кабеля, мм: 2 х 0,35
Наружный диаметр кабеля, мм: 5,2
Применяемость: Для 2-х проводных датчиков DC выход «НЗ»
