ВБИ-М18-86К-2131-Л

Индуктивный датчик положения

ВБИ-М18-86К-2131-Л

Индуктивный датчик положения

Паспорт серия ВБИ

PDF, 0.02 MB

Сертификат соответствия ТР ТС 004/2011 | ТР ТС 020/2011

PDF, 0.03 MB

Цена с НДС 20%

Отдел продаж

Телефон для связи

+7 (343) 379-53-60

Почта для связи

sale@sensor-com.ru

Характеристики

Маркировка

Аналоги

Доставка

Вопрос ответ

Технические характеристики

Наименование

ВБИ-М18-86К-2131-Л

Тип корпуса

Цилиндрический с резьбой

Размер корпуса

Ø 18 мм

Обозначение резьбы

M18 x 1

Конструкция корпуса

Длинный корпус

Монтажное исполнение

Неутапливаемое

Расстояние срабатывания Sn, мм

Гарантированный интервал срабатывания, мм

0-6,5

Рабочее напряжение, В

10-30 DC

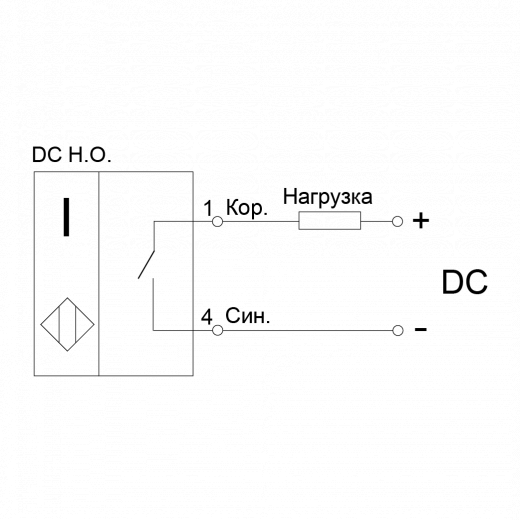

Схема выхода

Двухпроводной DC

Функция выхода

НО

Вид подключения

Клеммная коробка

Максимальный ток коммутационного элемента, мА

400

Частота переключения, Гц

300

Падение напряжения, не более, В

Остаточный ток, менее, мА

1,5

Индикация состояния

Светодиод, красный

Материал корпуса

Латунь никелированная

Материал активной поверхности

Полиамид

Категория применения коммутационного элемента

DC13

Степень защиты корпуса

IP67

Температура окружающей среды

-45…+80 °С

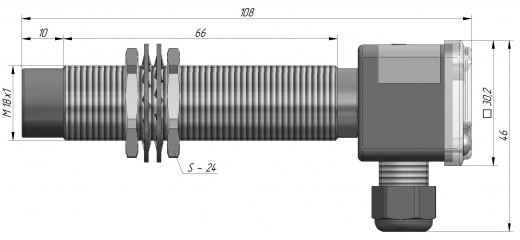

Габаритный размер, мм

M18 x 1 / L = 106,5

Максимальная масса изделия, не более, кг

0,112 Кг

Индуктивный датчик серия ВБИ
Цилиндрический корпус
Стандартное расстояние срабатывания

ВБИ

РОССИЯ:

ISN ET41A-21-8-LP

Способ получения товара

- Самовывоз
Отгрузка товаров из наличия на складе производится на следующий рабочий день с момента зачисления денег на счет продавца.
Пункты самовывоза:
Свердловская обл., г. Екатеринбург, ул.Шефская, д.62
Время работы: 9.00 до 17.00
Свердловская обл., г. Екатеринбург, ул.Учителей, 44
Время работы: 9.00 до 15.00
При получении товара, у представителя юридического лица должна быть доверенность с печатью от компании-плательщика или сама печать.
Частные покупатели (физические лица) для получения товара должны предъявить паспорт.
- Бесплатная доставка
Осуществляется почтой России в любой населенный пункт РФ до почтового отделения.
- Доставка за счет покупателя
Транспортными компаниями: Деловые Линии, Экспресс-авто, ПЭК, КИТ, Байкал-Сервис, ЖелДорЭкспедиция.
Доставка до терминала транспортной компании в городе Екатеринбурге осуществляется бесплатно.
Доставка в ближнее зарубежье: Казахстан, Беларусь, Киргизия, Армения, осуществляется за счет покупателя.
Забор груза производится транспортной (курьерской компанией) по адресу г. Екатеринбург, ул. Шефская, 62.
Сумма доставки может включаться в цену продукции, при выставлении счета.
Так же заказчик может самостоятельно заказать транспортную компанию и оплатить ее услуги.

Подскажите, есть ли сертификат соответствия на вашу продукцию?

Вся продукция, выпускаемая компанией СЕНСОР имеет сертификаты соответствия ТР ТС ЕАЭС (Евразийский экономический союз):

ТР ТС 004/2011 – О безопасности низковольтного оборудования;
ТР ТС 020/2011 – Электромагнитная совместимость технических средств;
ТР ТС 012/2011 – О безопасности оборудования для работы во взрывоопасных средах.

В разработываемой нами конструкции рассматривается возможность применения датчиков бесконтактных индуктивных ВБИ. Материал, из которого изготовлен объект воздействия - сталь 08Х18Н10Т или 12Х18Н10Т. Возможна ли корректная работа данных датчиков с этими материалами и если да, то какой поправочный коэффициент надо использовать.

При работе индуктивных датчиков серии ВБИ с объектами воздействия из различных металлов и сплавов, расстояния срабатывания могут уменьшаться, для предварительных расчетов можно использовать следующие поправочные коэффициенты:
