ВБИ-М18-86С-2123-З

Стандартное расстояние срабатывания

Индуктивный датчик
ВБИ-М18-86С-2123-З

Стандартное расстояние срабатывания
Описание
Характеристики
Маркировка
Доставка
Вопрос ответ

Датчик индуктивный СЕНСОР серия ВБИ-М18

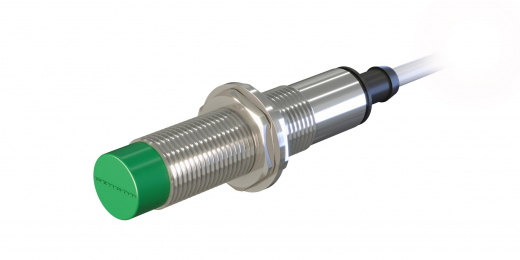

Индуктивный датчик ВБИ-М18-86С-2123-З в цилиндрическом корпусе из никелированной латуни Ø18 мм, в общепромышленном исполнении.
Предназначен для надежного обнаружения металлических предметов бесконтактным способом.

Основное назначение

Применяются там, где требуется обнаружение равномерных движений - например в качестве бесконтактного переключателя (концевого индуктивного выключателя) для определения движущихся частей машин (станков), а также в качестве генератора импульсов и т.п.

Отличительные особенности

  • Способ подключения кабель;
  • Штуцер для крепления дополнительной защиты кабеля;
  • Монтажное исполнение неутапливаемое;
  • Бистабильная защита коммутационного элемента.

Ключевые характеристики

  • Способен работать в широком диапазоне температур от -45…+80 °С;
  • Пылевлагонепроницаемость IP67;
  • Виброустойчивость (заливка компаундом);
  • Стандартное расстояние срабатывания 8 мм;
  • Рабочее напряжение 10-30 В DC;
  • Схема выхода NPN;
  • Функция выхода НО/НЗ;
  • Светодиодная индикация состояния.
Индуктивные датчики серии ВБИ сертифицированы и соответствует требованиям Технического регламента
"О безопасности низковольтного оборудования" ТР ТС 004/2011
"Электромагнитная совместимость технических средств" ТР ТС 020/2011

Технические характеристики

Наименование
ВБИ-М18-86С-2123-З
Обозначение резьбы
M18
Тип корпуса
цилиндрический с резьбой
Размер корпуса
Ø 18 мм
Расстояние срабатывания Sn, мм
8
Конструкция корпуса
Длинный корпус
Монтажное исполнение
Неутапливаемое
Гарантированный интервал срабатывания, мм
0-6,5
Максимальный ток коммутационного элемента, мА
200
Рабочее напряжение, В
10-30 DC
Частота переключения, Гц
300
Падение напряжения, не более, В
2

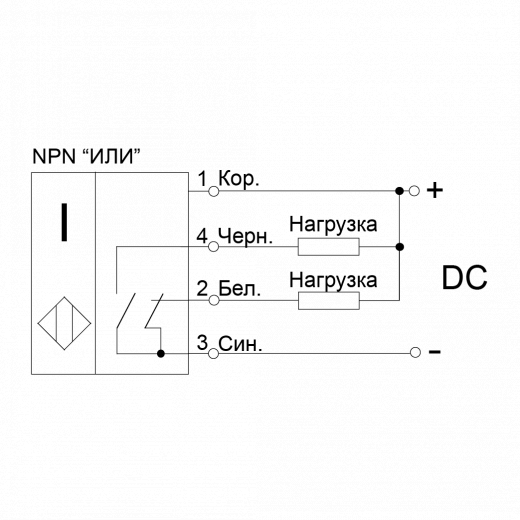

Схема выхода
NPN
Остаточный ток, менее, мА
0,01
Функция выхода
НО/НЗ
Индикация состояния
Светодиод, красный
Вид подключения
Кабель
Защита коммутационного элемента
Бистабильная
Материал корпуса
Латунь никелированная
Материал кабеля
ПВС
Материал активной поверхности
Полиамид
Категория применения коммутационного элемента
DC13
Особенности
Возможность крепления доп. защиты кабеля

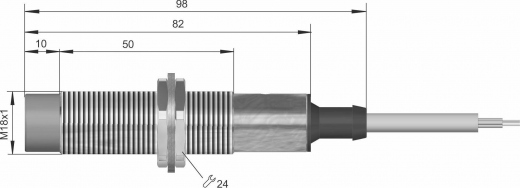

Габаритный размер, мм
M18 x 1 / L = 98
Степень защиты корпуса
IP67
Максимальная масса изделия, не более, кг
0,167 Кг
Температура окружающей среды
-30…+70 °С
Длина кабеля, м
2

Индуктивный датчик серия ВБИ
Цилиндрический корпус
Стандартное расстояние срабатывания

ВБИ
М
18
86
С
2
1
2
3
З

Способ получения товара

Самовывоз
Отгрузка товаров из наличия на складе производится на следующий рабочий день с момента зачисления денег на счет продавца.
Пункты самовывоза:

  • Свердловская обл., г. Екатеринбург, ул.Шефская, д.62
    Время работы: 9.00 до 17.30
  • Свердловская обл., г. Екатеринбург, ул.Учителей, 44
    Время работы: 9.00 до 18.00

При получении товара, у представителя юридического лица должна быть доверенность с печатью от компании-плательщика или сама печать.
Частные покупатели (физические лица) для получения товара должны предъявить паспорт.

Бесплатная доставка
Осуществляется почтой России в любой населенный пункт РФ до почтового отделения.

Доставка за счет покупателя
Транспортными компаниями: Деловые Линии, Экспресс-авто, СДЭК, КИТ, ПЭК, Байкал-Сервис, ЖелДорЭкспедиция.
Доставка до терминала транспортной компании в городе Екатеринбурге осуществляется бесплатно.

Доставка в ближнее зарубежье: Казахстан, Беларусь, Киргизия, Армения, осуществляется за счет покупателя.
Забор груза производится транспортной (курьерской компанией) по адресу г. Екатеринбург, ул. Шефская, 62.
Сумма доставки может включаться в цену продукции, при выставлении счета.

Так же заказчик может самостоятельно заказать транспортную компанию и оплатить ее услуги.

Подскажите, есть ли сертификат соответствия на вашу продукцию?

Вся продукция, выпускаемая компанией СЕНСОР имеет сертификаты соответствия ТР ТС ЕАЭС (Евразийский экономический союз):

ТР ТС 004/2011 – О безопасности низковольтного оборудования;
ТР ТС 020/2011 – Электромагнитная совместимость технических средств;
ТР ТС 012/2011 – О безопасности оборудования для работы во взрывоопасных средах.

В разработываемой нами конструкции рассматривается возможность применения датчиков бесконтактных индуктивных ВБИ. Материал, из которого изготовлен объект воздействия - сталь 08Х18Н10Т или 12Х18Н10Т. Возможна ли корректная работа данных датчиков с этими материалами и если да, то какой поправочный коэффициент надо использовать.

При работе индуктивных датчиков серии ВБИ с объектами воздействия из различных металлов и сплавов, расстояния срабатывания могут уменьшаться, для предварительных расчетов можно использовать следующие поправочные коэффициенты:

  • нержавеющая сталь - 0,8;
  • латунь - 0,5;
  • алюминий - 0,5;
  • медь - 0,48.
