ВБИ-М30-34В-1111-С

Индуктивный датчик положения

ВБИ-М30-34В-1111-С

Индуктивный датчик положения
Описание
Характеристики
Маркировка
Аналоги
Доставка
Вопрос ответ

Датчик индуктивный СЕНСОР серия ВБИ-М30

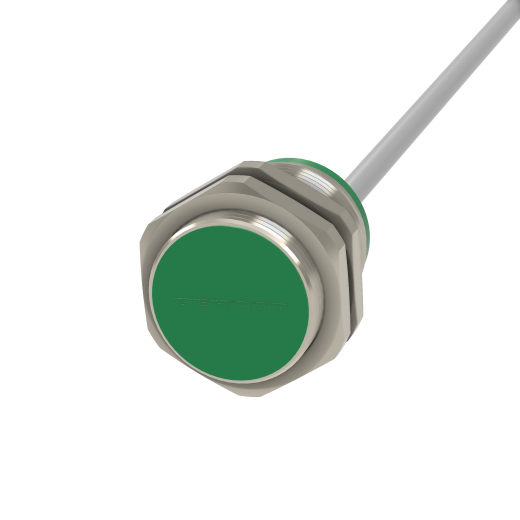

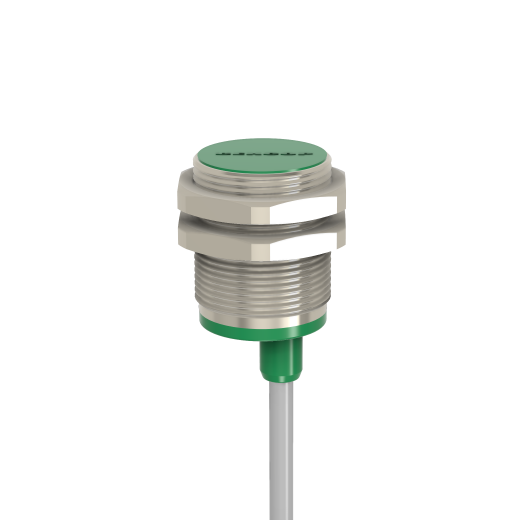

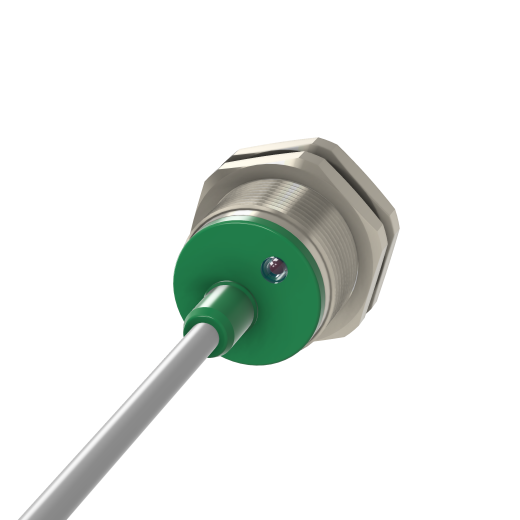

Индуктивный датчик ВБИ-М30-34В-1111-С в цилиндрическом корпусе из никелированной латуни Ø30 мм, в общепромышленном исполнении.
Предназначен для надежного обнаружения металлических предметов бесконтактным способом.

Основное назначение

Применяются там, где требуется обнаружение равномерных движений - например в качестве бесконтактного переключателя (концевого индуктивного выключателя) для определения движущихся частей машин (станков), а также в качестве генератора импульсов и т.п.

Отличительные особенности

  • Способ подключения кабель;
  • Монтажное исполнение утапливаемое;
  • Тактовая защита коммутационного элемента обеспечивает высокую надежность индуктивного датчика в тяжелых условиях эксплуатации.

Ключевые характеристики

  • Способен работать в широком диапазоне температур от -30…+70 °С;
  • Пылевлагонепроницаемость IP67;
  • Виброустойчивость (заливка компаундом);
  • Стандартное расстояние срабатывания 10 мм;
  • Рабочее напряжение 10-30 В DC;
  • Схема выхода PNP;
  • Функция выхода НО;
  • Светодиодная индикация состояния.
Индуктивные датчики серии ВБИ сертифицированы и соответствует требованиям Технического регламента
"О безопасности низковольтного оборудования" ТР ТС 004/2011
"Электромагнитная совместимость технических средств" ТР ТС 020/2011

Технические характеристики

Наименование
ВБИ-М30-34В-1111-С
Исполнение
Общепромышленное
Тип корпуса
цилиндрический с резьбой
Размер корпуса
Ø 30 мм
Обозначение резьбы
M30
Конструкция корпуса
Короткий корпус
Монтажное исполнение
Утапливаемое
Расстояние срабатывания Sn, мм
10
Гарантированный интервал срабатывания, мм
0-8,1
Рабочее напряжение, В
10-30 DC
Схема выхода
PNP
Функция выхода
НО
Вид подключения
Кабель
Максимальный ток коммутационного элемента, мА
500
Частота переключения, Гц
300
Падение напряжения, не более, В
2
Остаточный ток, менее, мА
0,01
Индикация состояния
Светодиод, красный
Защита коммутационного элемента
Тактовая
Материал корпуса
Латунь никелированная
Материал активной поверхности
Полиамид
Материал кабеля
ПВС
Категория применения коммутационного элемента
DC13
Степень защиты корпуса
IP67
Температура окружающей среды
-30…+70 °С

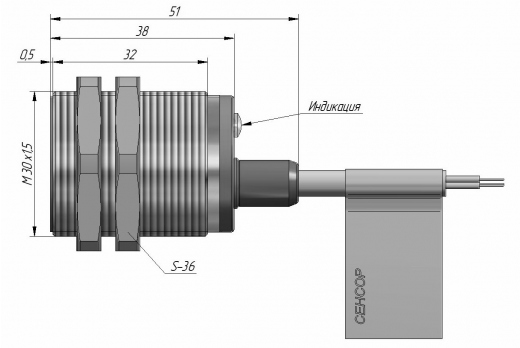

Габаритный размер, мм
M30 x 1,5 / L = 51
Максимальная масса изделия, не более, кг
0,257 Кг

Индуктивный датчик серия ВБИ
Цилиндрический корпус
Стандартное расстояние срабатывания

ВБИ
М
30
34
В
1
1
1
1
С
BALLUFF:
BES00RH - BES 516-327-E4-Y-03
TURCK:
Bi10-G30-AP6X
PEPPERL+FUCHS:
NBB10-30GM50-E2-V1
OMRON:
E2E2-X10F1-N
IFM Electronic:
II5166 - IIB3010-BPKG
AUTONICS:
PR30-10DP
SCHNEIDER ELECTRIC:
XS530B1PAL2
SIEMENS:
3RG40 14-0AG33
Белдат:
БВИ 455-00
РОССИЯ:
ISB A8A-31P-10-L
ISB BS7A-31N-10-L
ISB B7A-31P-10-L
И29-NO-PNP-Р
КИТАЙ:
TR30-10DP

Способ получения товара

Самовывоз
Отгрузка товаров из наличия на складе производится на следующий рабочий день с момента зачисления денег на счет продавца.
Пункты самовывоза:

  • Свердловская обл., г. Екатеринбург, ул.Шефская, д.62
    Время работы: 9.00 до 17.00
  • Свердловская обл., г. Екатеринбург, ул.Учителей, 44
    Время работы: 9.00 до 15.00

При получении товара, у представителя юридического лица должна быть доверенность с печатью от компании-плательщика или сама печать.
Частные покупатели (физические лица) для получения товара должны предъявить паспорт.

Бесплатная доставка
Осуществляется почтой России в любой населенный пункт РФ до почтового отделения.

Доставка за счет покупателя
Транспортными компаниями: Деловые Линии, Экспресс-авто, ПЭК, КИТ, Байкал-Сервис, ЖелДорЭкспедиция.
Доставка до терминала транспортной компании в городе Екатеринбурге осуществляется бесплатно.

Доставка в ближнее зарубежье: Казахстан, Беларусь, Киргизия, Армения, осуществляется за счет покупателя.
Забор груза производится транспортной (курьерской компанией) по адресу г. Екатеринбург, ул. Шефская, 62.
Сумма доставки может включаться в цену продукции, при выставлении счета.

Так же заказчик может самостоятельно заказать транспортную компанию и оплатить ее услуги.

Подскажите, есть ли сертификат соответствия на вашу продукцию?

Вся продукция, выпускаемая компанией СЕНСОР имеет сертификаты соответствия ТР ТС ЕАЭС (Евразийский экономический союз):

ТР ТС 004/2011 – О безопасности низковольтного оборудования;
ТР ТС 020/2011 – Электромагнитная совместимость технических средств;
ТР ТС 012/2011 – О безопасности оборудования для работы во взрывоопасных средах.

В разработываемой нами конструкции рассматривается возможность применения датчиков бесконтактных индуктивных ВБИ. Материал, из которого изготовлен объект воздействия - сталь 08Х18Н10Т или 12Х18Н10Т. Возможна ли корректная работа данных датчиков с этими материалами и если да, то какой поправочный коэффициент надо использовать.

При работе индуктивных датчиков серии ВБИ с объектами воздействия из различных металлов и сплавов, расстояния срабатывания могут уменьшаться, для предварительных расчетов можно использовать следующие поправочные коэффициенты:

  • нержавеющая сталь - 0,8;
  • латунь - 0,5;
  • алюминий - 0,5;
  • медь - 0,48.
