Индуктивный датчик
ВБИ-М30-49С-2121-С

Стандартное расстояние срабатывания
Описание
Характеристики
Маркировка
Аналоги
Доставка
Вопрос ответ

Датчик индуктивный СЕНСОР серия ВБИ-М30

Индуктивный датчик ВБИ-М30-49С-2121-С в цилиндрическом корпусе из никелированной латуни Ø30 мм, в общепромышленном исполнении.
Предназначен для надежного обнаружения металлических предметов бесконтактным способом.

Основное назначение

Применяются там, где требуется обнаружение равномерных движений - например в качестве бесконтактного переключателя (концевого индуктивного выключателя) для определения движущихся частей машин (станков), а также в качестве генератора импульсов и т.п.

Отличительные особенности

  • Способ подключения кабель;
  • Штуцер для крепления дополнительной защиты кабеля;
  • Монтажное исполнение неутапливаемое;
  • Тактовая защита коммутационного элемента обеспечивает высокую надежность индуктивного датчика в тяжелых условиях эксплуатации.

Ключевые характеристики

  • Способен работать в широком диапазоне температур от -30…+70 °С;
  • Пылевлагонепроницаемость IP67;
  • Виброустойчивость (заливка компаундом);
  • Стандартное расстояние срабатывания 15 мм;
  • Рабочее напряжение 10-30 В DC;
  • Схема выхода NPN;
  • Функция выхода НО;
  • Светодиодная индикация состояния.
Индуктивные датчики серии ВБИ сертифицированы и соответствует требованиям Технического регламента
"О безопасности низковольтного оборудования" ТР ТС 004/2011
"Электромагнитная совместимость технических средств" ТР ТС 020/2011

Технические характеристики

Наименование
ВБИ-М30-49С-2121-С
Тип корпуса
цилиндрический с резьбой
Расстояние срабатывания Sn, мм
15
Размер корпуса
Ø 30 мм
Конструкция корпуса
Короткий корпус
Гарантированный интервал срабатывания, мм
0-12,2
Монтажное исполнение
Неутапливаемое
Максимальный ток коммутационного элемента, мА
500
Обозначение резьбы
М30
Частота переключения, Гц
150
Падение напряжения, не более, В
2
Рабочее напряжение, В
10-30 DC
Остаточный ток, менее, мА
0,01

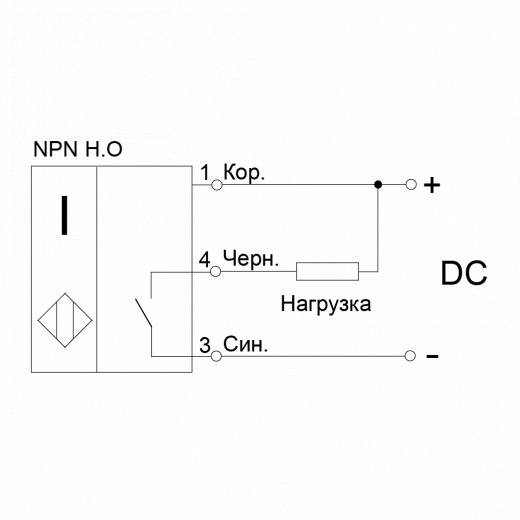

Схема выхода
NPN
Индикация состояния
Светодиод, красный
Функция выхода
НО
Защита коммутационного элемента
Тактовая
Вид подключения
Кабель
Материал активной поверхности
Полиамид
Материал корпуса
Латунь никелированная
Категория применения коммутационного элемента
DC13
Материал кабеля
ПВС
Особенности
Возможность крепления доп. защиты кабеля
Габаритный размер, мм
M30 x 1,5 / L = 74
Максимальная масса изделия, не более, кг
0,204 Кг
Степень защиты корпуса
IP67
Температура окружающей среды
-30…+70 °С
Наружный диаметр кабеля, мм
5,4
Сечение кабеля, мм
3 х 0,35
Длина кабеля, м
2

Индуктивный датчик серия ВБИ
Цилиндрический корпус
Стандартное расстояние срабатывания

ВБИ
М
30
49
С
2
1
2
1
С
BALLUFF:
BES00Y1 - BES 516-363-E4-Y-02
TURCK:
Ni15-G30-AN6X
PEPPERL+FUCHS:
NBN15-30GM50-E0-V1
OMRON:
E2E2-X18ME1-N
AUTONICS:
PR30-15DN
SCHNEIDER ELECTRIC:
XS4P30NA340
SIEMENS:
3RG40 24-0GB33
РОССИЯ:
ISN FF7A-31N-15-L
ISN F7A-31N-15-LZ
И32-NO-NPN

Способ получения товара

Самовывоз
Отгрузка товаров из наличия на складе производится на следующий рабочий день с момента зачисления денег на счет продавца.
Пункты самовывоза:

  • Свердловская обл., г. Екатеринбург, ул.Шефская, д.62
    Время работы: 9.00 до 17.30
  • Свердловская обл., г. Екатеринбург, ул.Учителей, 44
    Время работы: 9.00 до 18.00

При получении товара, у представителя юридического лица должна быть доверенность с печатью от компании-плательщика или сама печать.
Частные покупатели (физические лица) для получения товара должны предъявить паспорт.

Бесплатная доставка
Осуществляется почтой России в любой населенный пункт РФ до почтового отделения.

Доставка за счет покупателя
Транспортными компаниями: Деловые Линии, Экспресс-авто, СДЭК, КИТ, ПЭК, Байкал-Сервис, ЖелДорЭкспедиция.
Доставка до терминала транспортной компании в городе Екатеринбурге осуществляется бесплатно.

Доставка в ближнее зарубежье: Казахстан, Беларусь, Киргизия, Армения, осуществляется за счет покупателя.
Забор груза производится транспортной (курьерской компанией) по адресу г. Екатеринбург, ул. Шефская, 62.
Сумма доставки может включаться в цену продукции, при выставлении счета.

Так же заказчик может самостоятельно заказать транспортную компанию и оплатить ее услуги.

Подскажите, есть ли сертификат соответствия на вашу продукцию?

Вся продукция, выпускаемая компанией СЕНСОР имеет сертификаты соответствия ТР ТС ЕАЭС (Евразийский экономический союз):

ТР ТС 004/2011 – О безопасности низковольтного оборудования;
ТР ТС 020/2011 – Электромагнитная совместимость технических средств;
ТР ТС 012/2011 – О безопасности оборудования для работы во взрывоопасных средах.

В разработываемой нами конструкции рассматривается возможность применения датчиков бесконтактных индуктивных ВБИ. Материал, из которого изготовлен объект воздействия - сталь 08Х18Н10Т или 12Х18Н10Т. Возможна ли корректная работа данных датчиков с этими материалами и если да, то какой поправочный коэффициент надо использовать.

При работе индуктивных датчиков серии ВБИ с объектами воздействия из различных металлов и сплавов, расстояния срабатывания могут уменьшаться, для предварительных расчетов можно использовать следующие поправочные коэффициенты:

  • нержавеющая сталь - 0,8;
  • латунь - 0,5;
  • алюминий - 0,5;
  • медь - 0,48.
