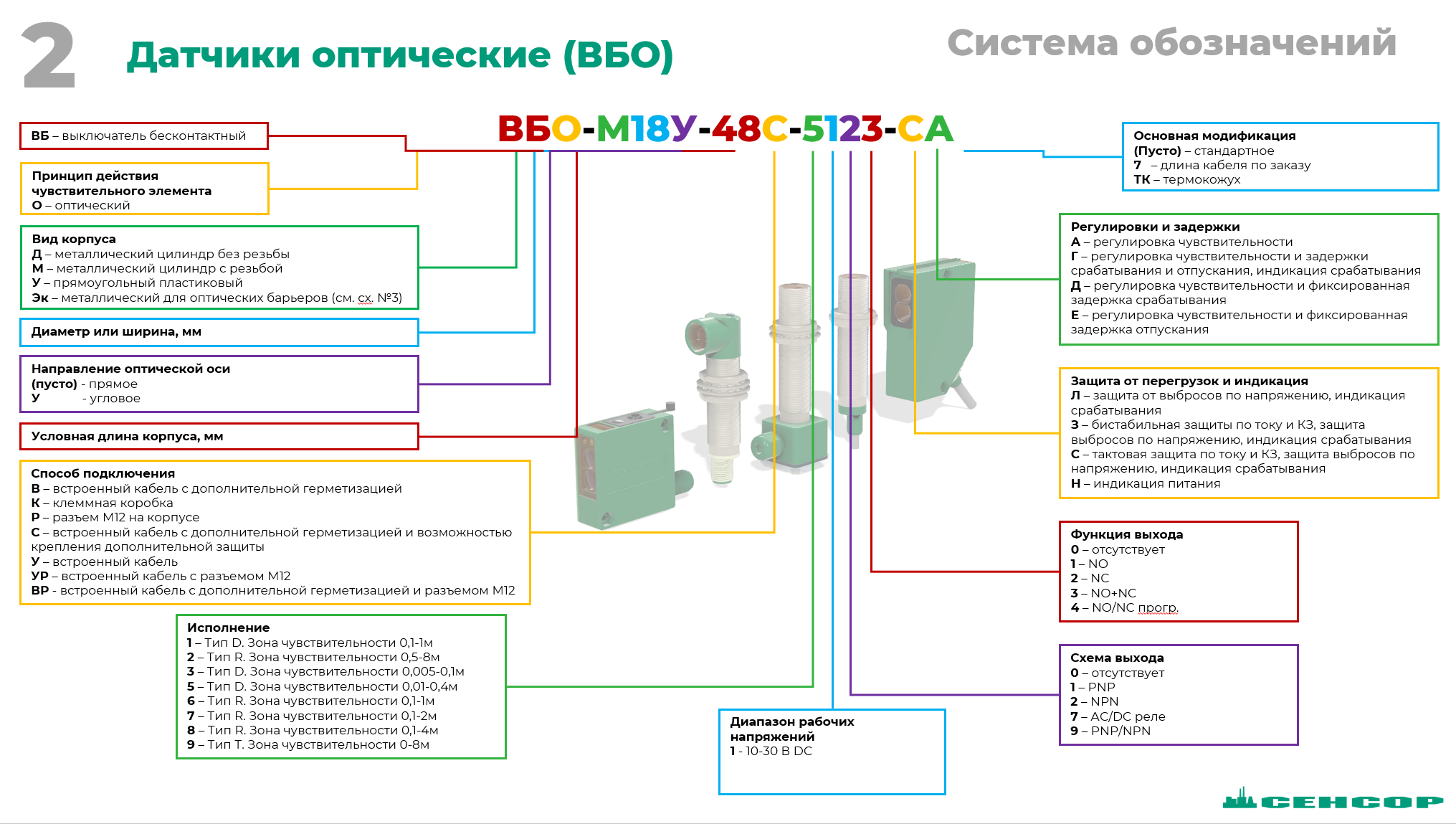

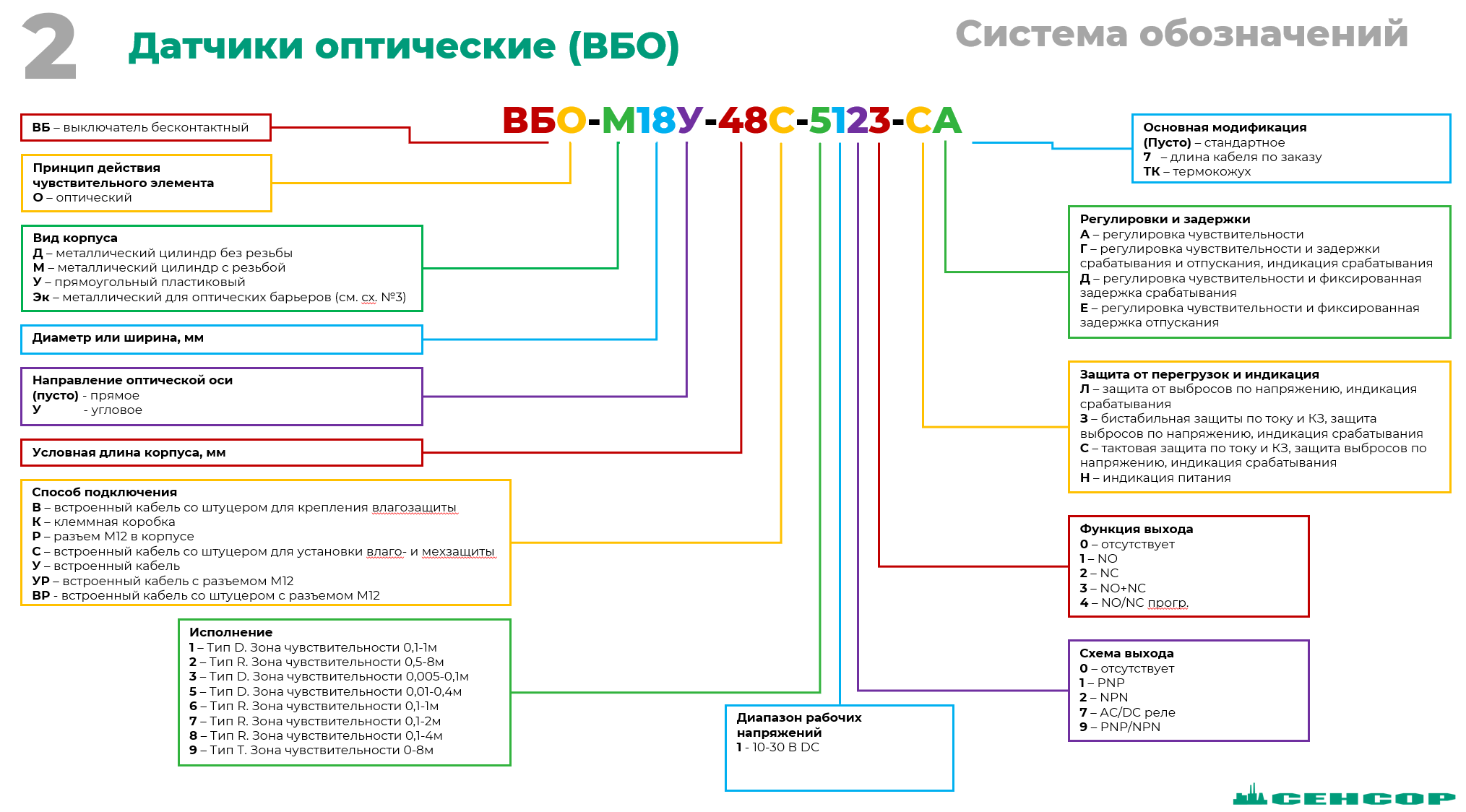

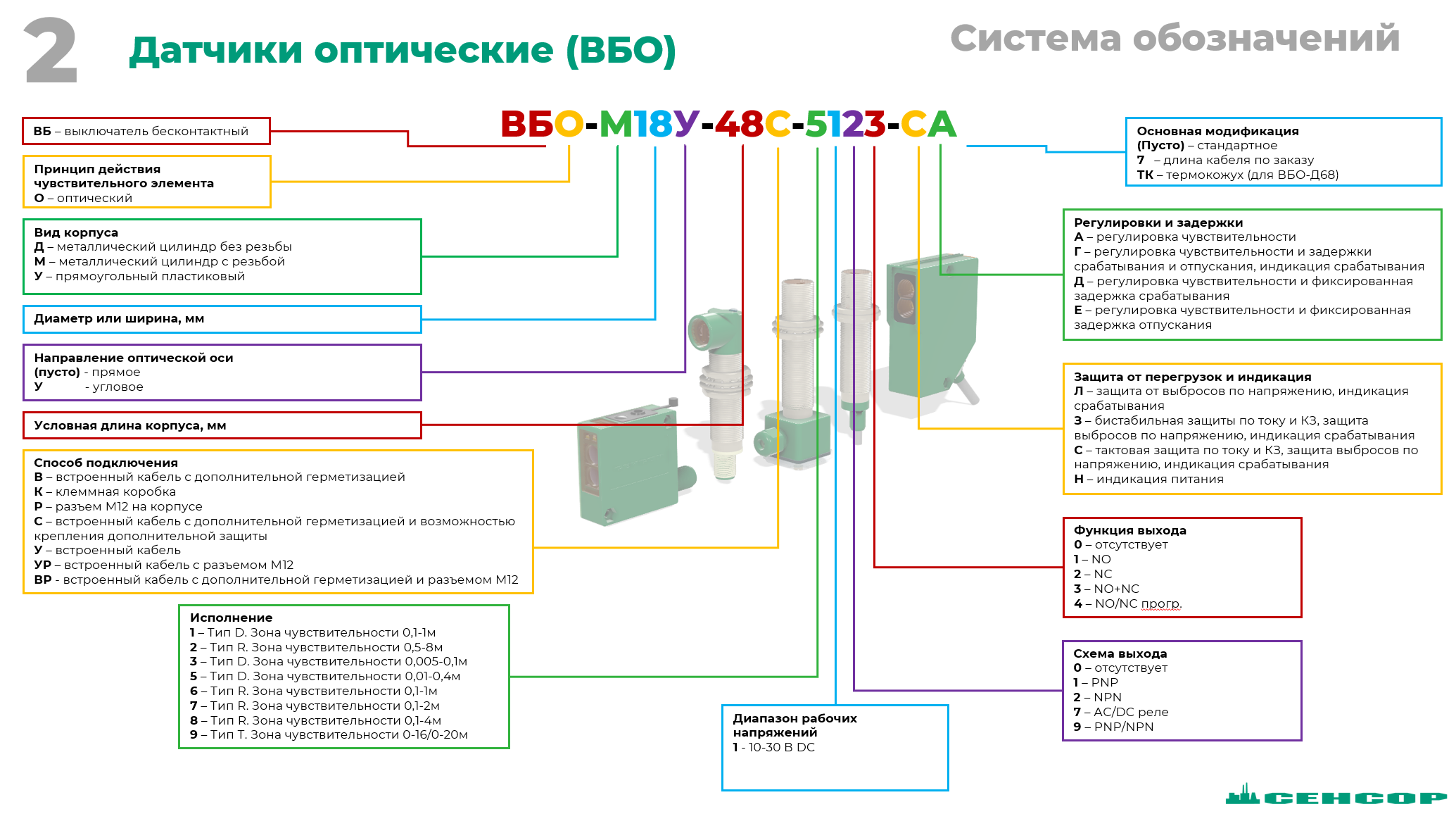

Расшифровка маркировки оптических датчиков

 О  — оптический

 Д  — металлический цилиндр без резьбы

 М  — металлический цилиндр с резьбой

 У  — прямоугольный пластиковыйФ

Диаметр или ширина, мм

 18

Направление оптической оси

 (Пусто)  — прямое

 У  — угловое

Условная длина корпуса, мм

 48

 В  — встроенный кабель с дополнительной герметизацией

 К  — клеммная коробка

 Р  — разъем М12 на корпусе

 С  — встроенный кабель с дополнительной герметизацией и возможностью крепления доп. защиты

 У  — встроенный кабель

 УР  — встроенный кабель с разъемом М12

 ВР  — встроенный кабель с дополнительной герметизацией и разъемом М12

Исполнение

 1  — Тип D. Зона чувствительности 0,1-1м

 2  — Тип R. Зона чувствительности 0,5-8м

 3  — Тип D. Зона чувствительности 0,005-0,1м

 5  — Тип D. Зона чувствительности 0,01-0,4м

 6  — Тип R. Зона чувствительности 0,1-1м

 7  — Тип R. Зона чувствительности 0,1-2м

 8  — Тип R. Зона чувствительности 0,1-4м

 9  — Тип Т. Зона чувствительности 0-16/20м

Диапазон рабочих напряжений

 1  — 10-30 В DC

Схема выхода

 0  — отсутствует

 1  — PNP

 2  — NPN

 7  — АС/DC реле

 9  — PNP/NPN

Функция выхода

 0  — отсутствует

 1  — NO

 2  — NC

 3  — NO+NC

 4  — NO/NC прогр.

Защита от перегрузок и индикация

 Л  — защита от выбросов по напряжению, индикация срабатывания

 З  — бистабильная защиты по току и КЗ, защита выбросов по напряжению, индикация срабатывания

 С  — тактовая защита по току и КЗ, защита выбросов по напряжению, индикация срабатывания

 Н  — индикация питания

Регулировки и задержки

 А  — регулировка чувствительности

 Г  — регулировка чувствительности и задержки срабатывания и отпускания, индикация срабатывания

 Д  — регулировка чувствительности и фиксированная задержка срабатывания

 Е  — регулировка чувствительности и фиксированная задержка отпускания

Основная модификация

 (Пусто)  — стандартное

 7  — длина кабеля по заказу

 ТК  — термокожух (для ВБО-Д68)
