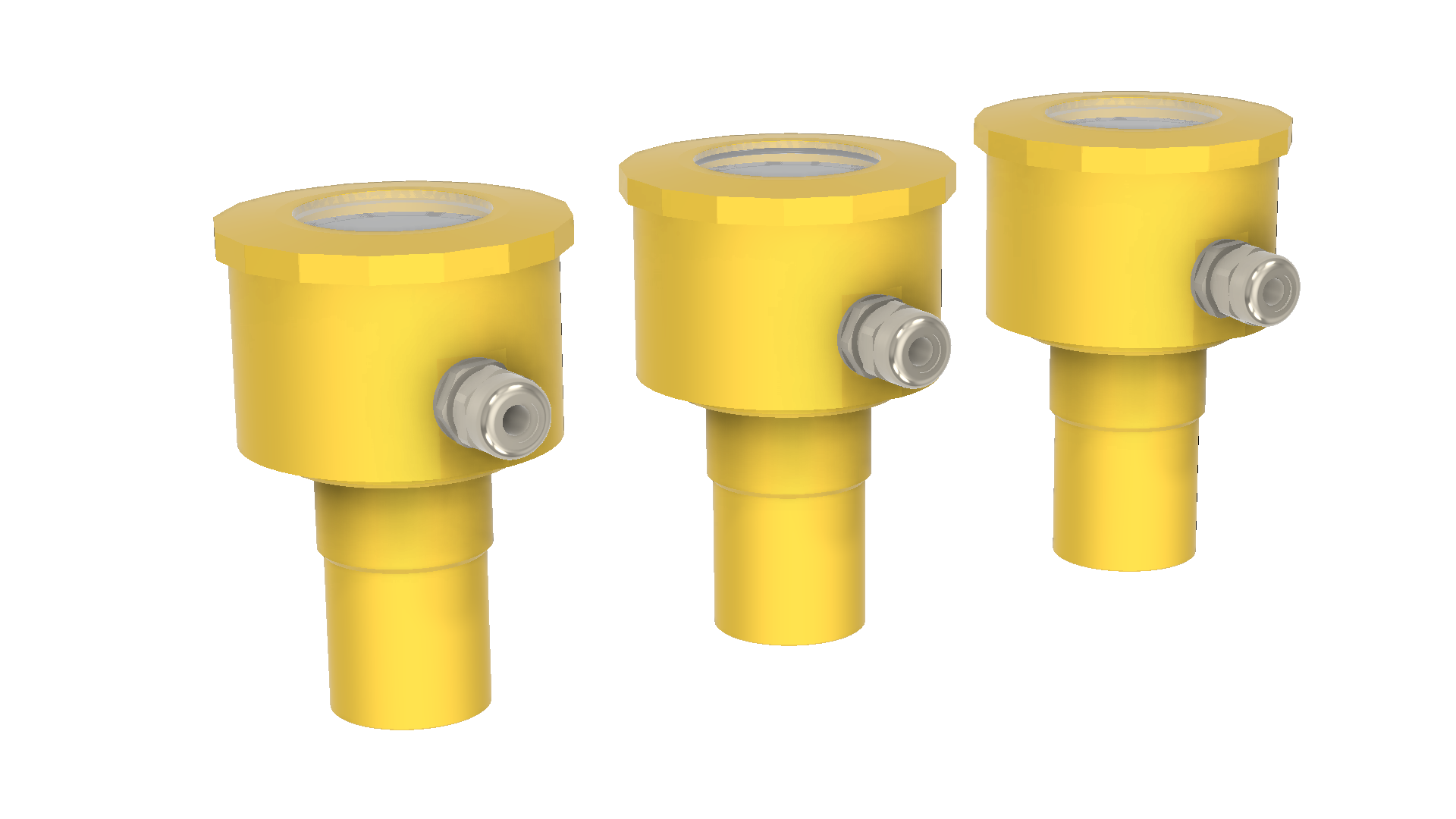

Настройка ультразвукового датчика ДНУ

Настройка ультразвукового аналогового датчика ДНУ:

1) Пользователь имеет возможность выбрать следующие режимы работы датчика:
- направление изменения тока аналогового выхода (увеличение тока при наполнении
или уменьшение тока при наполнении);
- диапазон изменения аналогового сигнала (0-20мА или 4-20мА);
- режим работы дискретного выхода («НО» или «НЗ»).

2) Заводские настройки режимов работы:
- направление изменения тока аналогового выхода: увеличение тока при наполнении;
- диапазон изменения аналогового выхода: 4-20 мА;
- режим работы дискретного выхода: НО.

3) Выбор режима работы датчика, происходит с помощью кнопок «М», «↑» и «↓».

4) Для выбора диапазона изменения аналогового выхода, необходимо, находясь на
основном экране (экран, на котором выводится информация о уровне заполнения или дистанции
до материала), нажать кнопку «М». Далее в открывшемся меню выбора режима аналогового
выхода, кнопками «↑» или «↓» выбрать нужный режим.
После того, как режим работы выбран, необходимо нажать кнопку «М» три раза для
возвращения на основной экран.

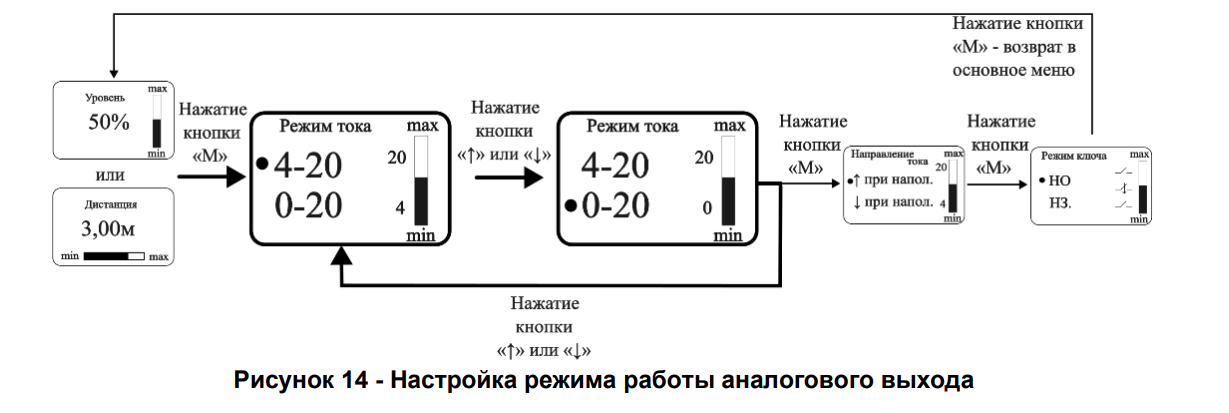

Подробнее процесс настройки режима аналогового выхода отображен на рисунке 14.

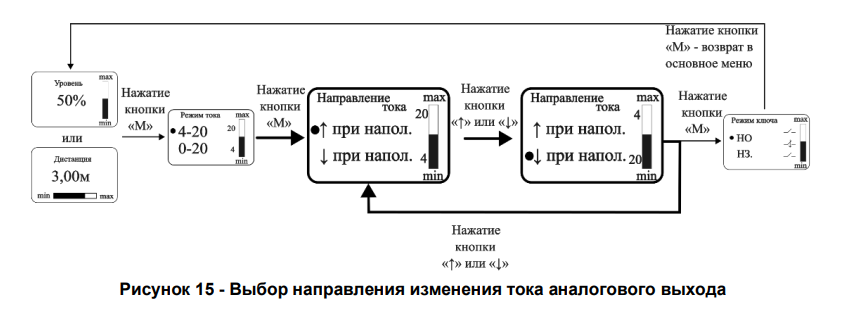

5) Для выбора направление изменения тока аналогового выхода, необходимо, находясь
на основном экране (экран, на котором выводится информация о уровне заполнения или
дистанции до материала), нажать кнопку «М» 2 раза. Далее в открывшемся меню выбора
направления тока, кнопками «↑» или «↓» выбрать нужное направление.

После того, как режим работы выбран, необходимо нажать кнопку «М» два раза для возвращения на основной экран. Подробнее процесс выбора направления изменения тока аналогового выхода отображена рисунке 15.

6) Для выбора режима работы дискретного выхода, необходимо, находясь на основном экране (экран, на котором выводится информация о уровне заполнения или дистанции до

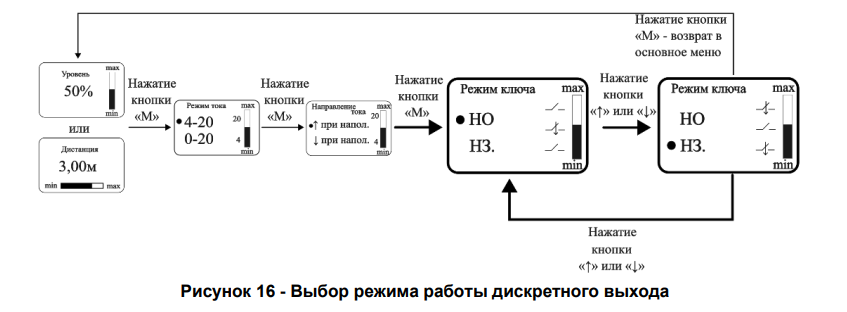

материала), нажать кнопку «М» 3 раза. Далее в открывшемся меню выбора режима работы дискретного выхода, кнопками «↑» или «↓» выбрать нужный режим. После того, как режим работы выбран, необходимо нажать кнопку «М» для возвращения на основной экран. Подробнее процесс настройки режима дискретного выхода отображен на рисунке 16.

1) Пользователь имеет возможность установить:
- ближнюю и дальнюю границы окна аналогового выхода;
- ближнюю и дальнюю границы окна дискретного выхода.
Границы окна аналогового и дискретного выходов калибруются отдельно и никак не зависят
друг от друга.

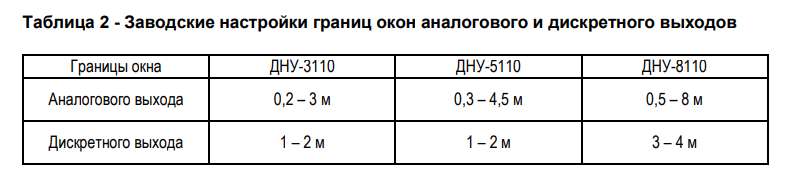

2) Заводские настройки границ окон аналогового и дискретного выходов указаны в
таблице 2.

3) Калибровка границ окон происходит с помощью кнопок «М», «Н», «↑» и «↓».

Алгоритм калибровки границ окна аналогового выхода.
1) Заполнить ёмкость материалом до уровня нижней границы (0%).

2) Находясь на основном экране (экран, на котором выводится информация о уровне заполнения или дистанции до материала), нажать кнопку «Н».

3) В нижней части экрана калибровки границ аналогового выхода будет указано расстояние от датчика до материала. Необходимо чтобы материал находился в зоне видимости
датчика. В случае если датчик не видит материал, в нижней части экрана появится надпись «нет отв.», в этом случае датчик не даст произвести калибровку.

4) На экране калибровки границ аналогового выхода, кнопками «↑» и «↓» выбрать пункт «Imin».

5) Нажать кнопку «Н». Датчик запишет в свою память уровень дальней границы, на 3 секунды на экране появится надпись о успешно записанном уровне.

6) Заполнить ёмкость материалом до уровня верхней границы (100%)

7) На экране калибровки границ аналогового выхода, кнопками «↑» и «↓» выбрать пункт «Imax».

8) Нажать кнопку «Н». Датчик запишет в свою память уровень ближней границы, на 3 секунды на экране появится надпись о успешно записанном уровне.

9)Нажать кнопку «М» два раза для выхода в основное меню.

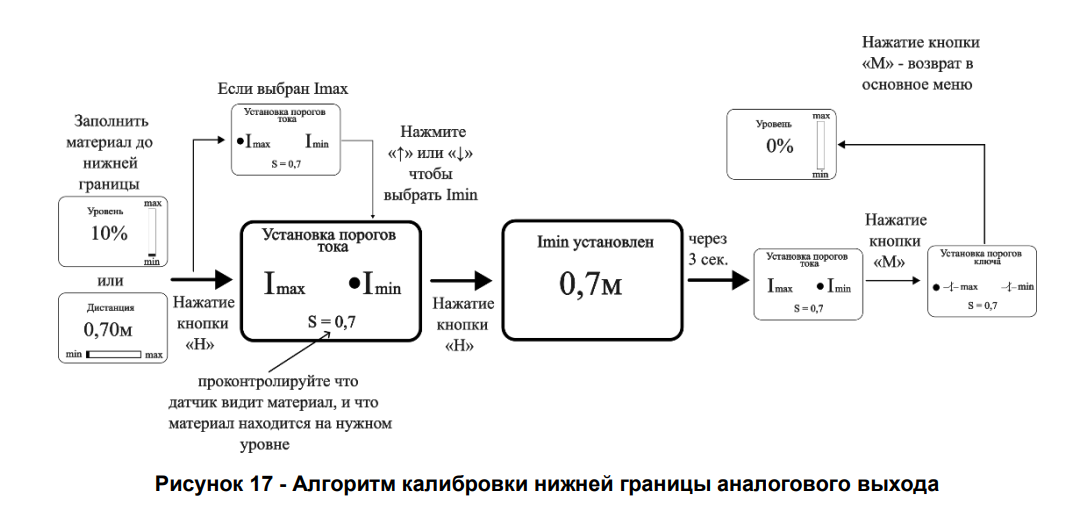

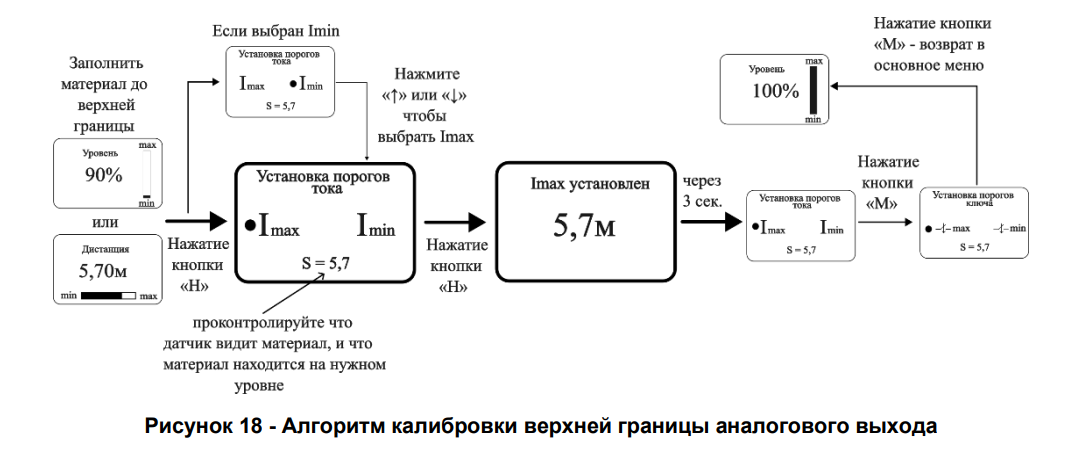

Подробнее процесс калибровки границ окна аналогового выхода отображен на рисунке 17 и 18

Алгоритм калибровки границ окна дискретного выхода
1) Заполнить ёмкость материалом до уровня нижней границы окна дискретного выхода.

2) Находясь на основном экране (экран, на котором выводится информация о уровне
заполнения или дистанции до материала), нажать кнопку «Н», затем нажать кнопку «М».
В нижней части экрана калибровки границ дискретного выхода будет указано
расстояние от датчика до материала. Необходимо чтобы материал находился в зоне видимости
датчика. В случае если датчик не видит материал, в нижней части экрана появится надпись «нет
отв.», в этом случае датчик не даст произвести калибровку.

3) На экране калибровки границ дискретного выхода, кнопками «↑» и «↓» выбрать
пункт «↓-min ».

4)Нажать кнопку «Н». Датчик запишет в свою память уровень дальней границы, на 3 секунды на экране
появится надпись о успешно записанном уровне.

5) Заполнить ёмкость материалом до уровня верхней границы дискретного выхода.

6) На экране калибровки границ дискретного выхода, кнопками «↑» и «↓» выбрать
пункт «↓-max ».

7) Нажать кнопку «Н». Датчик запишет в свою память уровень ближней границы, на 3 секунды на экране
появится надпись о успешно записанном уровне.
8) Нажать кнопку «М» для выхода в основное меню.

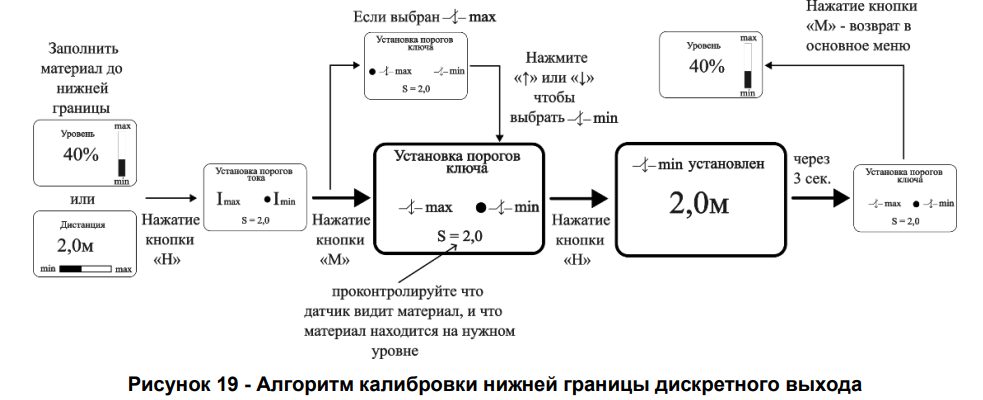

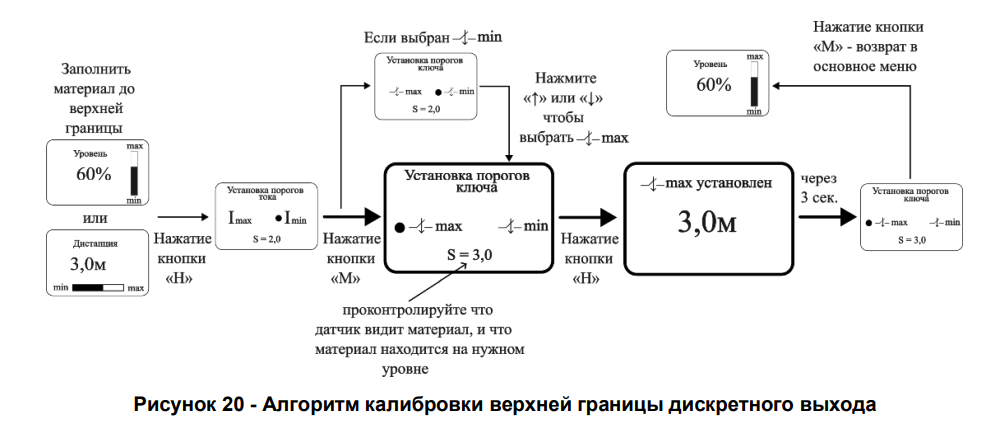

Подробнее процесс калибровки границ окна аналогового выхода отображен на
рисунке 19 и 20.
