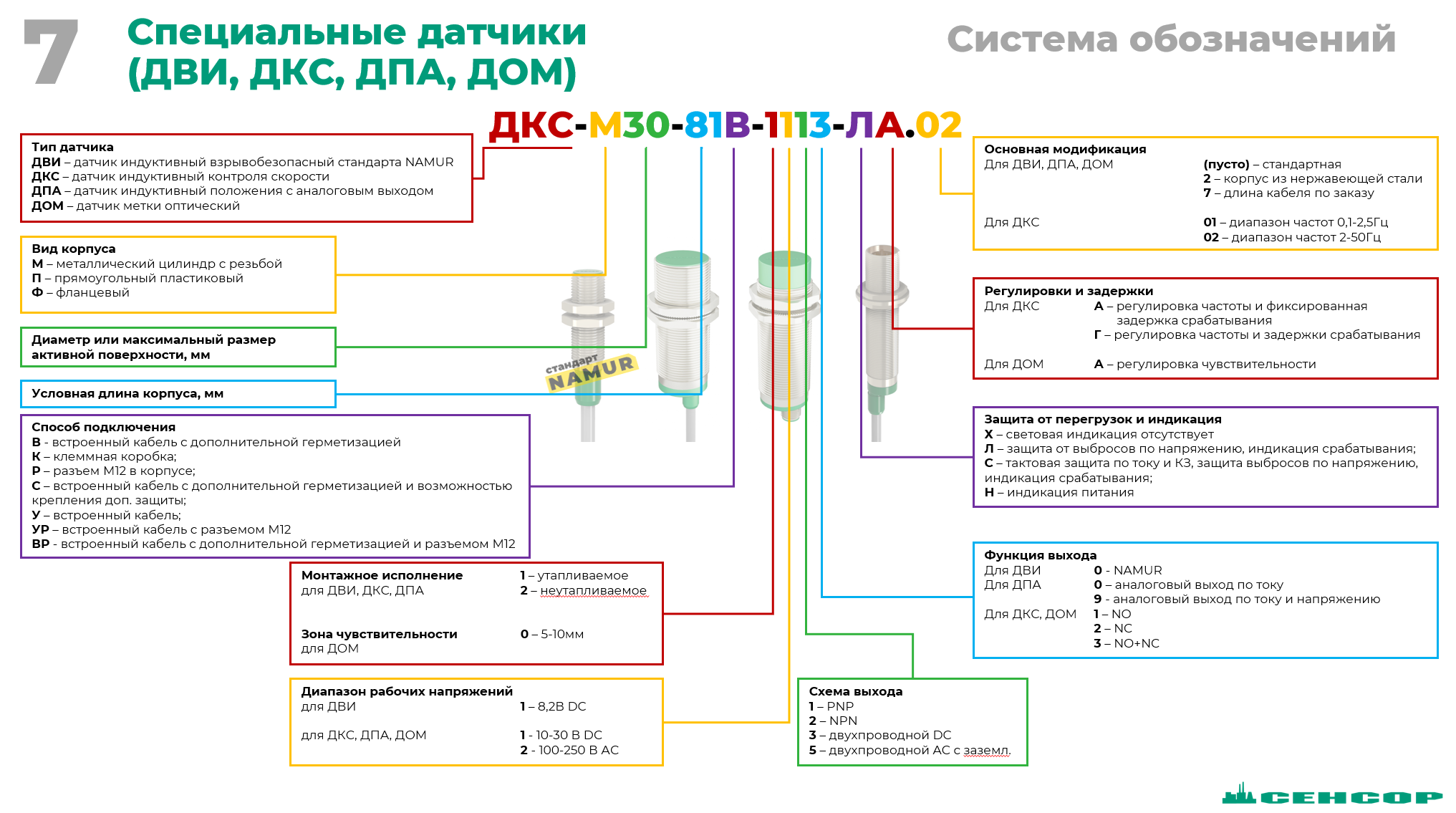

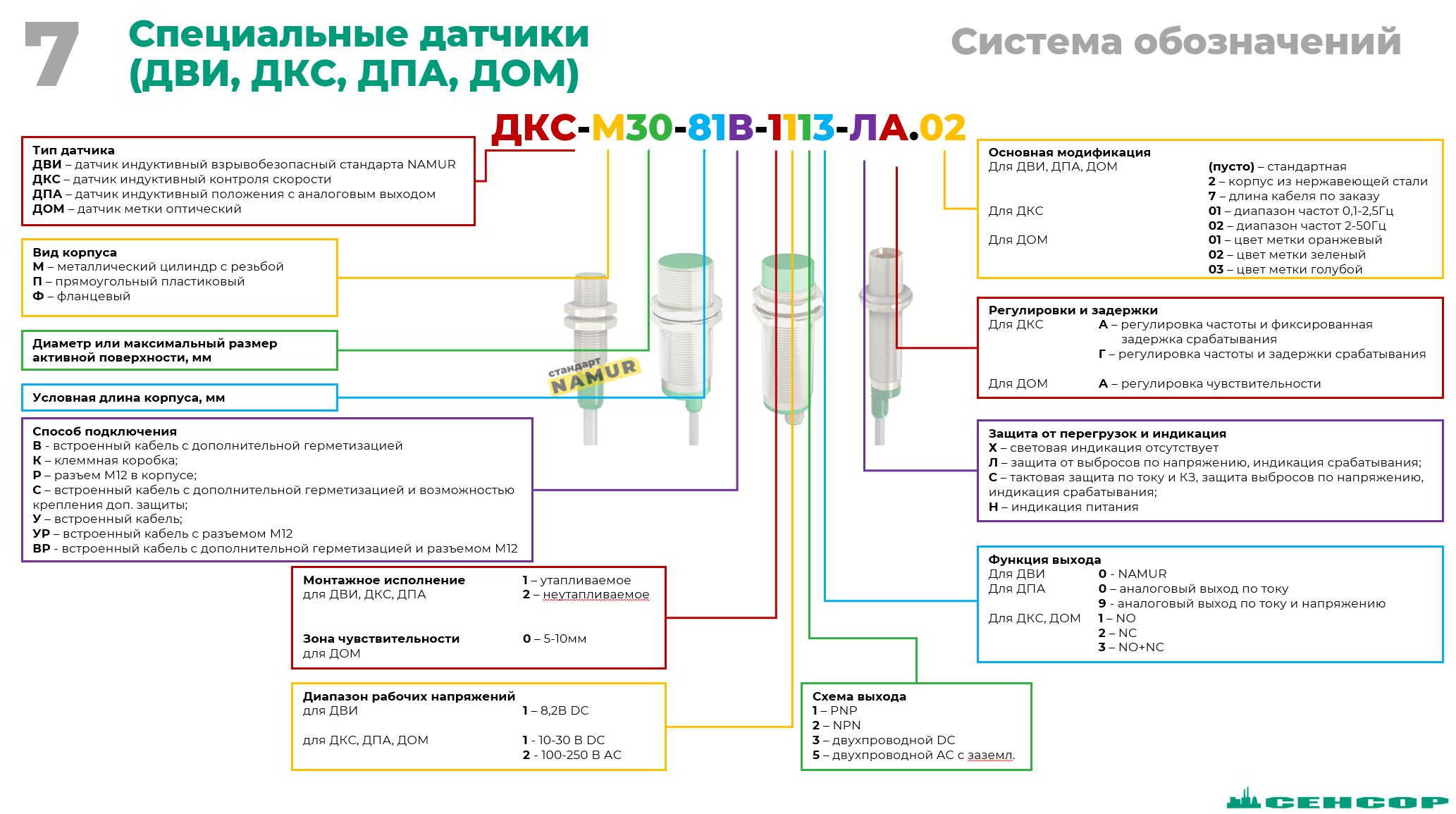

Расшифровка маркировки ДВИ, ДКС, ДПА, ДОМ

Расшифруем маркировку на примере датчика контроля скорости ДКС.

Пример: ДКС-М30-81В-1113-ЛА.02

Тип прибора

 ДВИ  — датчик индуктивный взрывобезопасный стандарта NAMUR

 ДКС  — датчик индуктивный контроля скорости

 ДПА  — датчик индуктивный положения с аналоговым выходом

 ДОМ  — датчик метки оптический

Вид корпуса

 М  — металлический цилиндр с резьбой

 П  — прямоугольный пластиковый

 Ф  — фланцевый

Диаметр или максимальный размер активной поверхности, мм

 30

Условная длина корпуса, мм

 81

Способ подключения

 В  — встроенный кабель с дополнительной герметизацией

 К  — клеммная коробка

 Р  — разъем М12 на корпусе

 С  — встроенный кабель с дополнительной герметизацией и возможностью крепления доп. защиты

 У — встроенный кабель

 УР  — встроенный кабель с разъемом М12

 ВР  — встроенный кабель с дополнительной герметизацией и разъемом М12

Монтажное исполнение

для ДВИ, ДКС, ДПА



 1  — утапливаемое (заподлицо)

 2  — неутапливаемое (незаподлицо)

Зона чувствительности

для ДОМ

 0  — 5-10мм

Диапазон рабочих напряжений

для ДВИ

 1   — 8,2В DC



для ДКС, ДПА, ДОМ

 1  — 10-30 В DC

 2  — 100-250 В АС



Схема выхода

 1  — PNP

 2  — NPN

 3  — двухпроводной DC

 5  — двухпроводной AC с заземл.

Функция выхода

для ДВИ

 0  — NAMUR



для ДПА

 0  — аналоговый выход по току

 9  — аналоговый выход по току и напряжению



для ДКС, ДОМ

 1  — NO

 2  — NC

 3  — NO+NC

Защита от перегрузок и индикация

 Х  — световая индикация отсутствует

 Л  — защита от выбросов по напряжению, индикация срабатывания

 С  — тактовая защита по току и КЗ, защита выбросов по напряжению, индикация срабатывания

 Н  — индикация питания

Регулировки и задержки

для ДКС

 А  — регулировка частоты и фиксированная задержка срабатывания

 Г  — регулировка частоты и задержки срабатывания



для ДОМ

 А  — регулировка чувствительности

Основная модификация

для ДВИ, ДПА, ДОМ

 (пусто)  — стандартная

 2  — корпус из нержавеющей стали

 7  — длина кабеля по заказу



для ДКС

 01  — диапазон частот 0,1-2,5Гц

 02  — диапазон частот 2-50Гц



для ДОМ

 01  — цвет метки оранжевый

 02  — цвет метки зеленый

 03  — цвет метки голубой
