Расшифровка маркировки ВБИ и ВБЕ

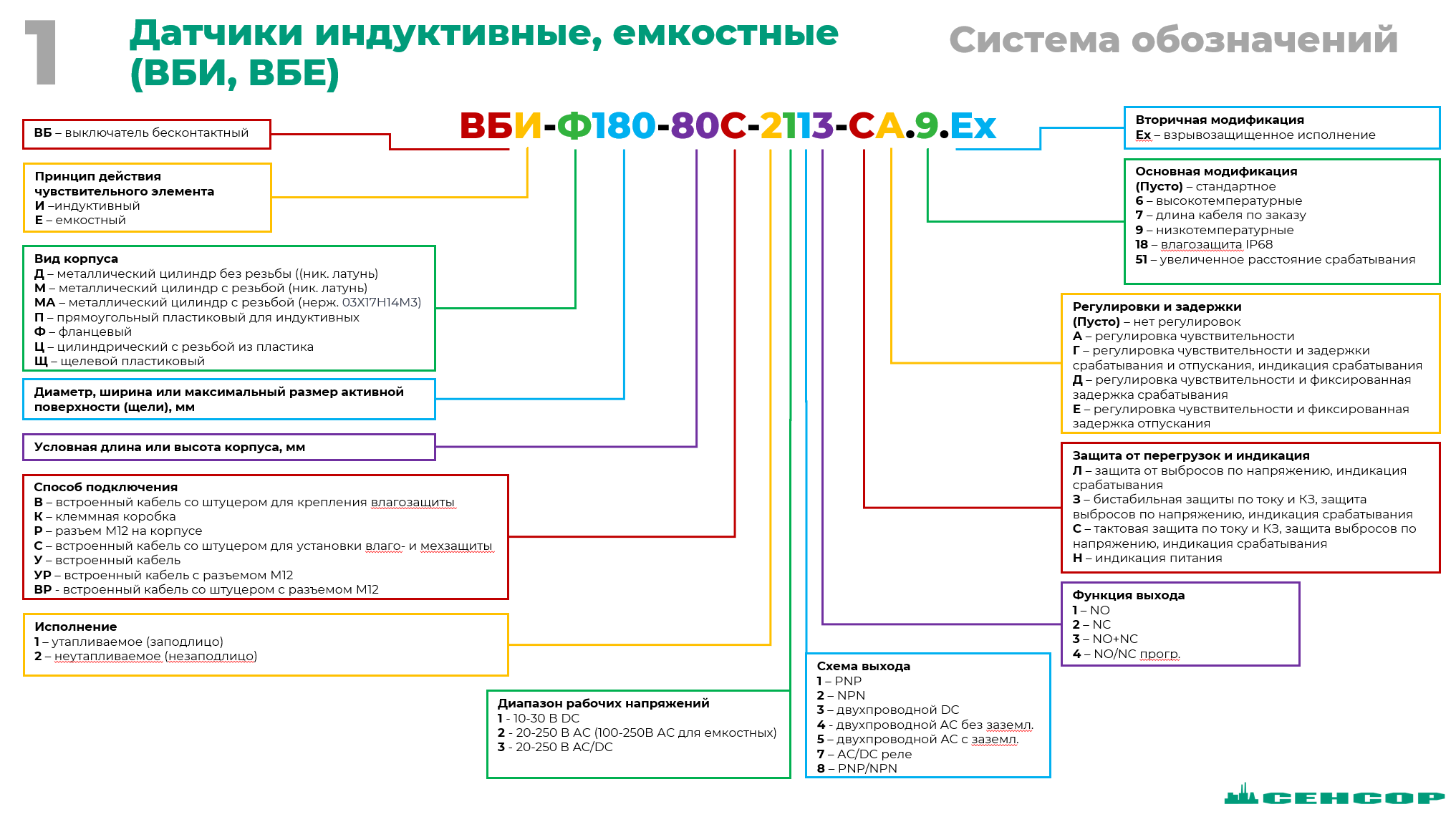

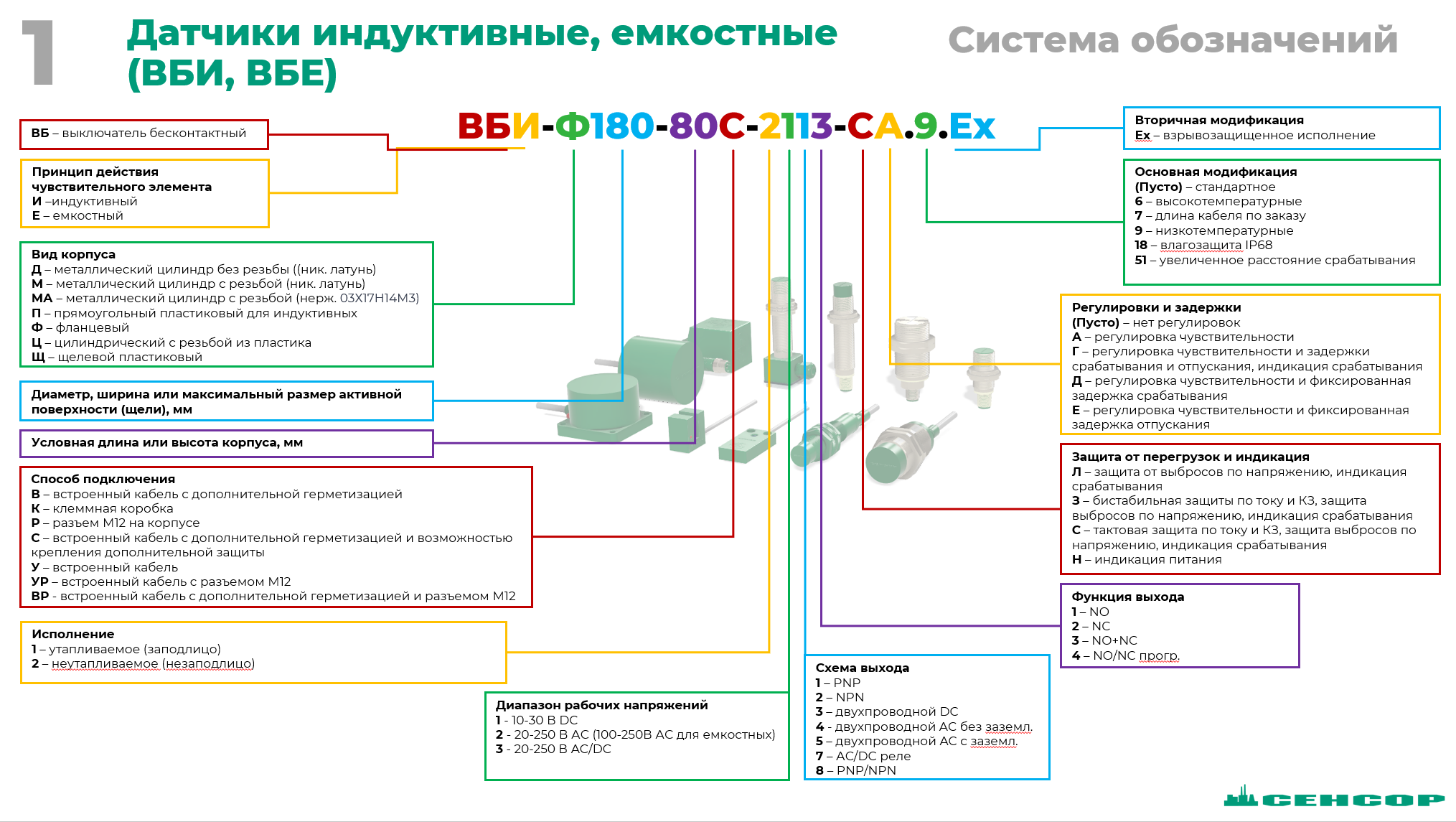

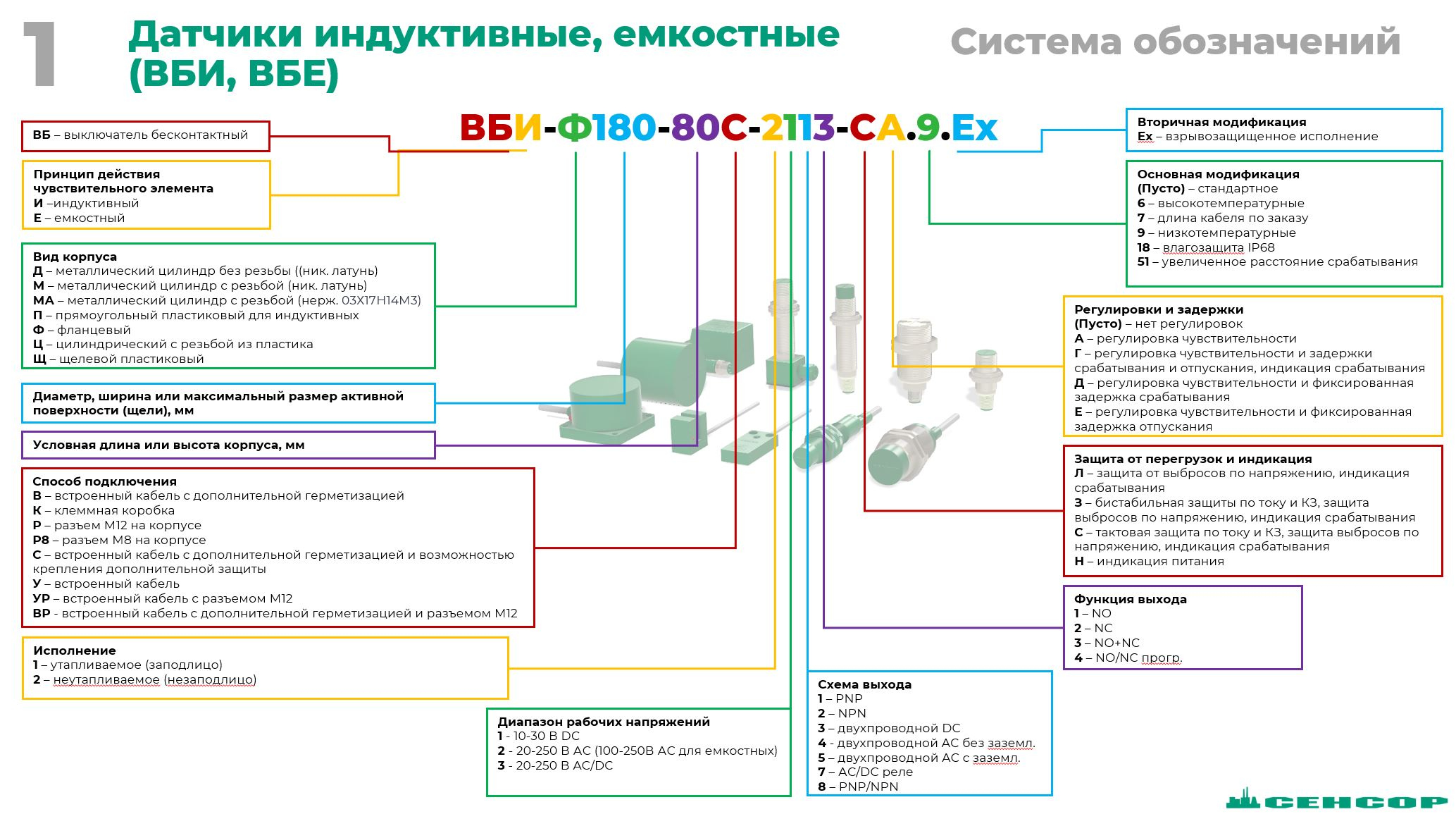

Расшифруем маркировку на примере взрывозащищенного датчика ВБИ-Ф180-80С-2113-СА.9.Ех

Пример: ВБИ-Ф180-80С-2113-СА.9.Ех

Тип прибора ВБ  — выключатель бесконтактный
Принцип действия чувствительного элемента

 И  — индуктивный
 Е  — емкостный

Вид корпуса

 Д   — металлический цилиндр без резьбы (ник. латунь)

 М  — металлический цилиндр с резьбой (ник. латунь)

 МА  — металлический цилиндр с резьбой (нерж. 03Х17Н14М3)

 П  — прямоугольный пластиковый для индуктивных

 Ф  — фланцевый

 Ц  — цилиндрический с резьбой из пластика

 Щ  — щелевой пластиковый

Диаметр, ширина или максимальный размер активной поверхности (щели), мм

 180

Условная длина или высота корпуса, мм

 80

Способ подключения

 У  — встроенный кабель

 В  — встроенный кабель с дополнительной герметизацией

 С  — встроенный кабель с дополнительной герметизацией и возможностью крепления доп. защиты

 К  — клеммная коробка

 Р  — разъем М12 на корпусе

 Р8  — разъем М8 на корпусе

 УР  — встроенный кабель с разъемом М12

 ВР  — встроенный кабель с дополнительной герметизацией и разъемом М12

Исполнение



 1  – утапливаемое (заподлицо)

 2  – неутапливаемое (незаподлицо)


Диапазон рабочих напряжений

 1  — 10-30 В DC

 2  — 20-250 В АС (100-250В АС для емкостных)

 3  — 20-250 В AC/DC

Схема выхода

 1  — PNP

 2  — NPN

 3  — двухпроводной DC

 4 — двухпроводной AC без заземл.

 5  — двухпроводной AC с заземл.

 7  — АС/DC реле

 8  — PNP/NPN


Функция выхода

 1  — NO

 2  — NC

 3  — NO+NC

 4  — NO/NC прогр.

Защита от перегрузок и индикация

 Л  — защита от выбросов по напряжению, индикация срабатывания

 З  — бистабильная защиты по току и КЗ, защита выбросов по напряжению, индикация срабатывания

 С  — тактовая защита по току и КЗ, защита выбросов по напряжению, индикация срабатывания

 Н  — индикация питания

Регулировки и задержки

 (Пусто)  — нет регулировок

 А  — регулировка чувствительности

 Г  — регулировка чувствительности и задержки срабатывания и отпускания, индикация срабатывания

 Д  — регулировка чувствительности и фиксированная задержка срабатывания

 Е  — регулировка чувствительности и фиксированная задержка отпускания

Основная модификация


 (Пусто)  — стандартное

 6  — высокотемпературные

 7  — длина кабеля по заказу

 9  — низкотемпературные

 18  — влагозащита IP68

 51  — увеличенное расстояние срабатывания

Вторичная модификация


 Ех  — взрывозащищенное исполнение
