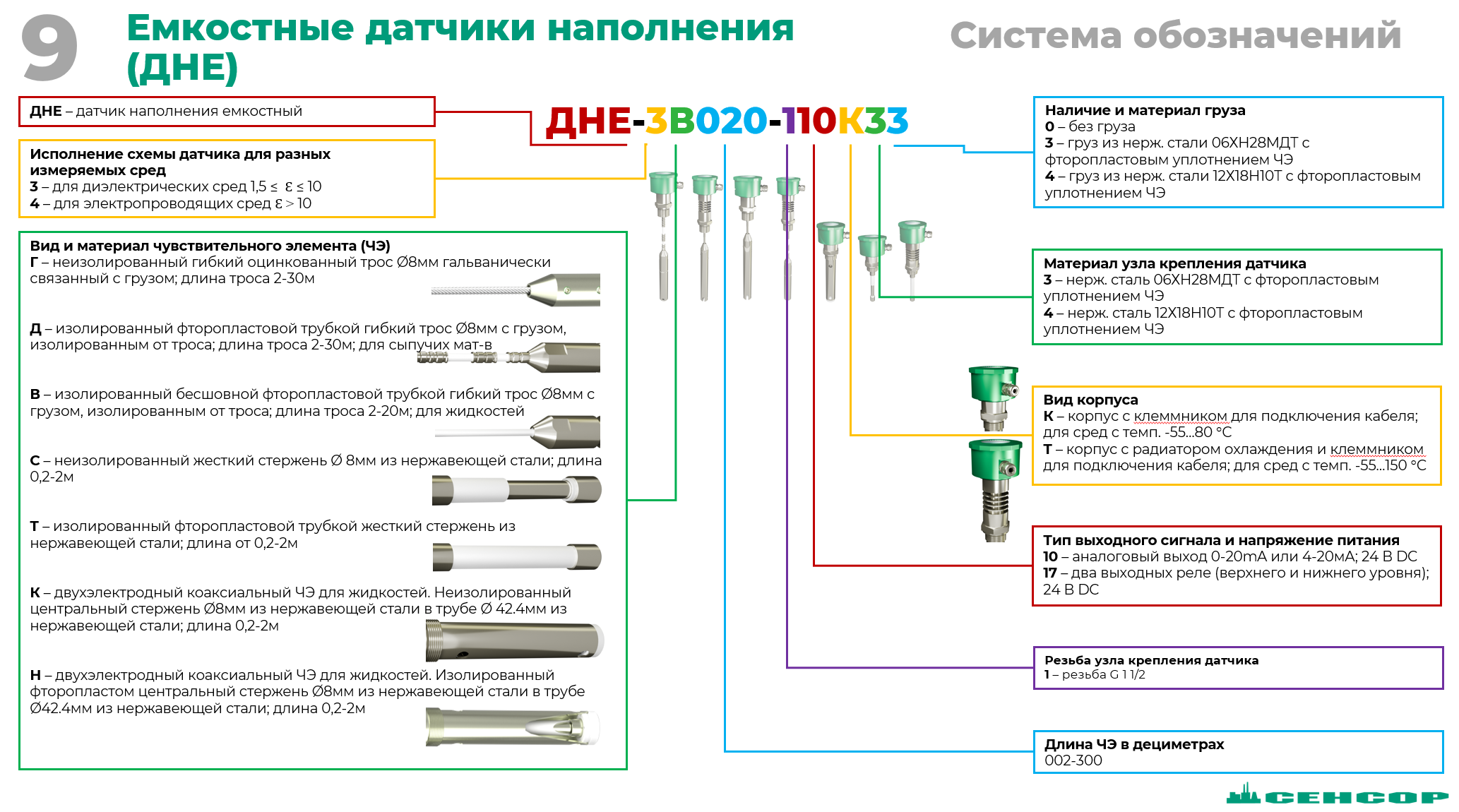

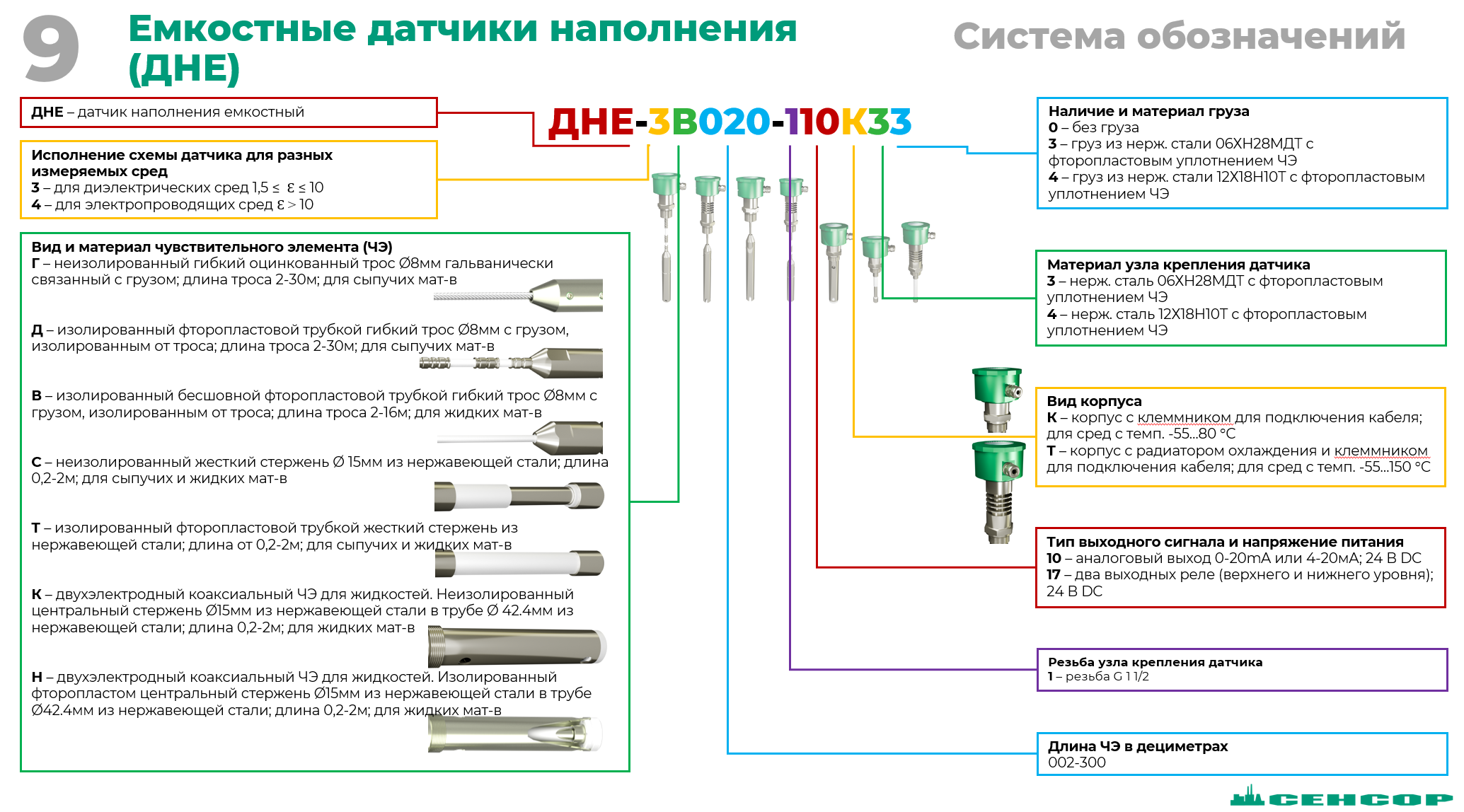

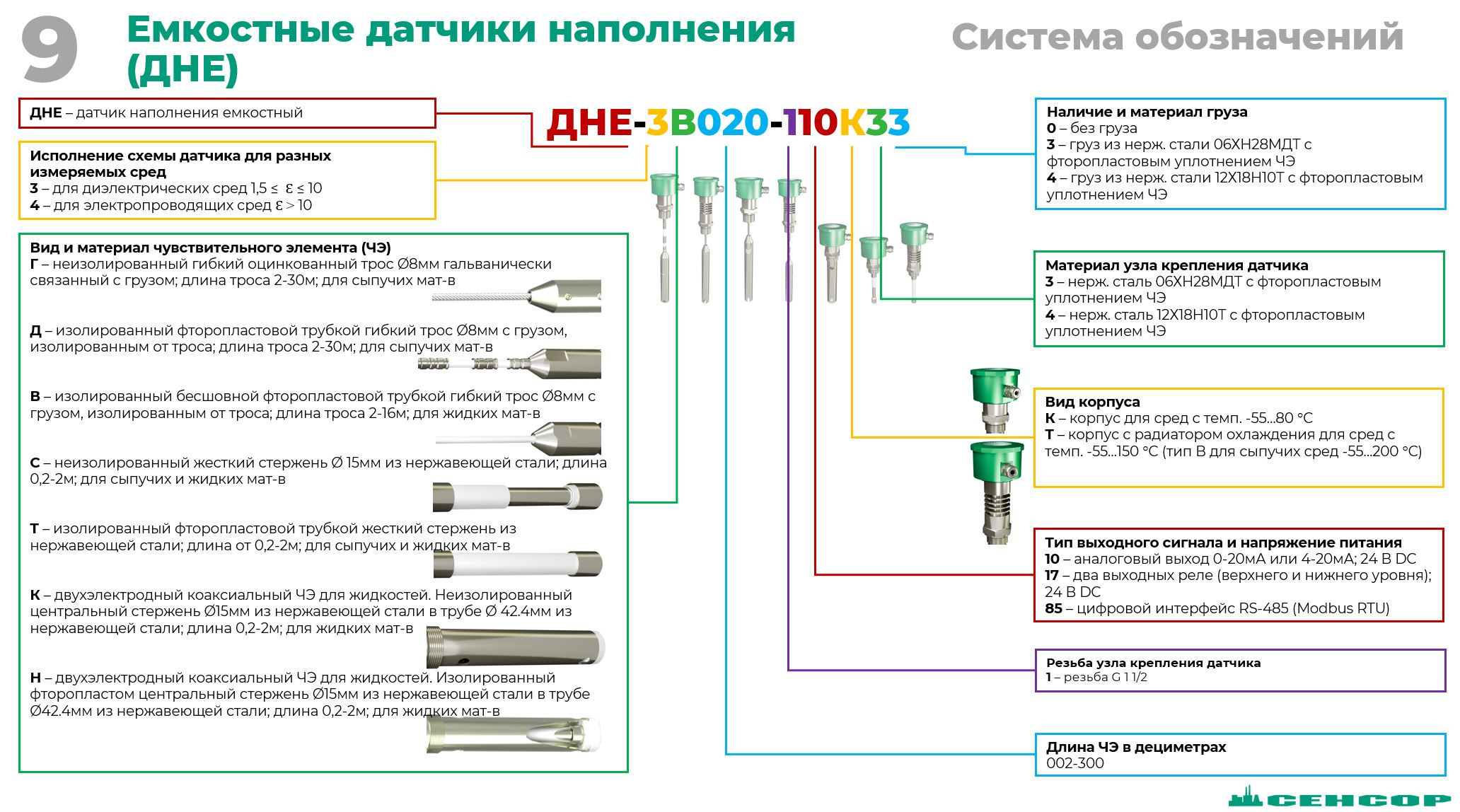

Расшифровка маркировки емкостных датчиков наполнения

Исполнение схемы датчика для разных измеряемых сред

 3  — для диэлектрических сред 1,5 ≤  Ɛ ≤ 10

 4  — для электропроводящих сред Ɛ ˃ 10

 Г  — неизолированный гибкий оцинкованный трос Ø8мм гальванически связанный с грузом; длина троса 2-30м

 Д  — изолированный фторопластовой трубкой гибкий трос Ø8мм с грузом, изолированным от троса; длина троса 2-30м; для сыпучих мат-в

 В  — изолированный бесшовной фторопластовой трубкой гибкий трос Ø8мм с грузом, изолированным от троса; длина троса 2-20м; для жидкостей

 С  — неизолированный жесткий стержень Ø 8мм из нержавеющей стали; длина 0,2-2м

 Т  — изолированный фторопластовой трубкой жесткий стержень из нержавеющей стали; длина от 0,2-2м

 К  — двухэлектродный коаксиальный ЧЭ для жидкостей. Неизолированный центральный стержень Ø8мм из нержавеющей стали в трубе Ø 42.4мм из нержавеющей стали; длина 0,2-2м

 Н  — двухэлектродный коаксиальный ЧЭ для жидкостей. Изолированный фторопластом центральный стержень Ø8мм из нержавеющей стали в трубе Ø42.4мм из нержавеющей стали; длина 0,2-2м

Длина ЧЭ в дециметрах

 002-300

Резьба узла крепления датчика

 1  — резьба G 1 1/2

Тип выходного сигнала и напряжение питания

 10  — аналоговый выход 0-20mA или 4-20мА; 24 В DC

 17  — два выходных реле (верхнего и нижнего уровня); 24 В DC

Вид корпуса

 К  — корпус с клеммником для подключения кабеля; для сред с темп. -55…80 °С

 Т  — корпус с радиатором охлаждения и клеммником для подключения кабеля; для сред с темп. -55…150 °С

Материал узла крепления датчика

 3  — нерж. сталь 06ХН28МДТ с фторопластовым уплотнением ЧЭ

 4  — нерж. сталь 12Х18Н10Т с фторопластовым уплотнением ЧЭ

Наличие и материал груза

 0  — без груза

 3  — груз из нерж. стали 06ХН28МДТ с фторопластовым уплотнением ЧЭ

 4  — груз из нерж. стали 12Х18Н10Т с фторопластовым уплотнением ЧЭ
