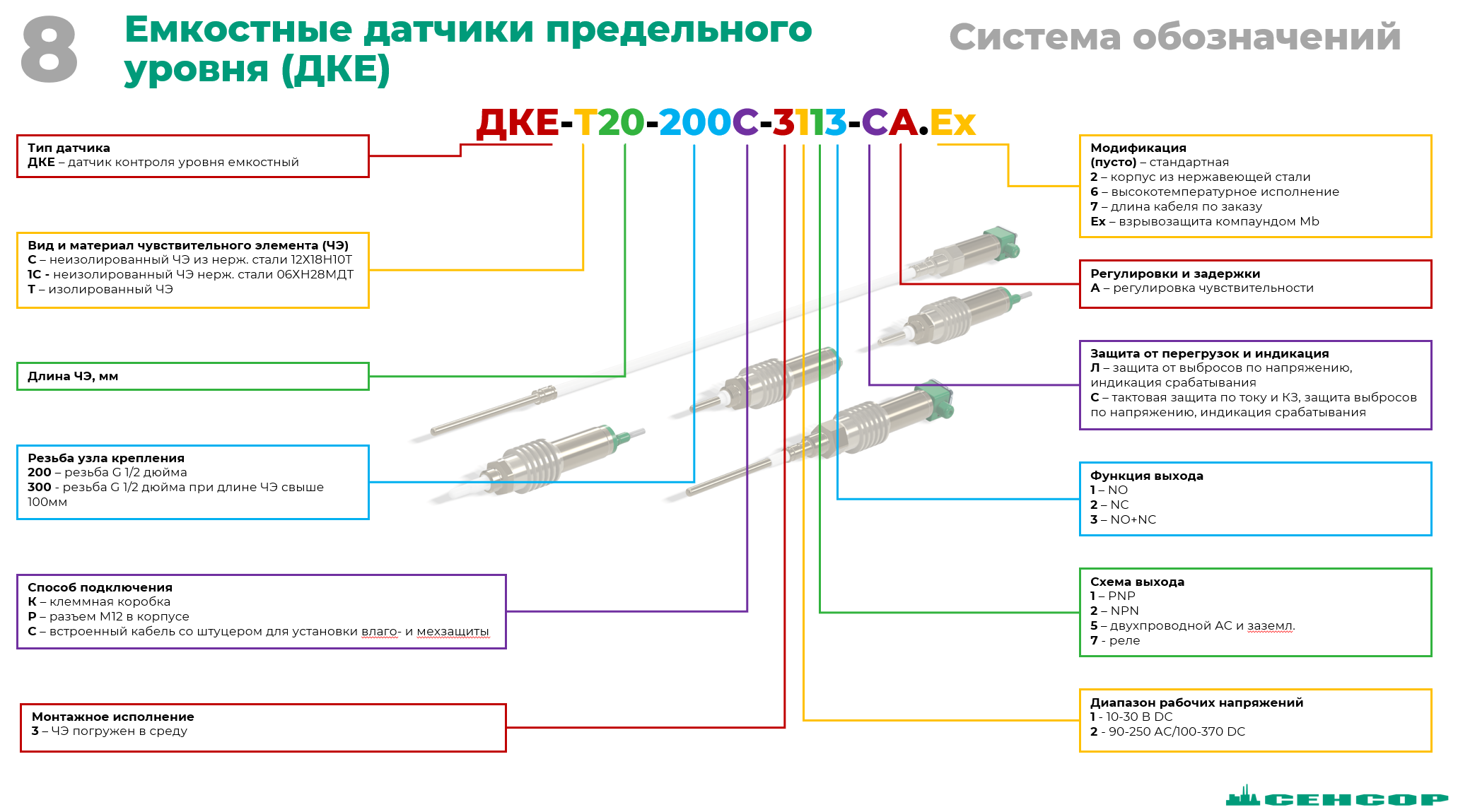

Расшифровка маркировки емкостных датчиков предельного уровня

Вид и материал чувствительного элемента (ЧЭ)

 С  — неизолированный ЧЭ из нерж. стали 12Х18Н10Т

 1С  — неизолированный ЧЭ нерж. стали 06ХН28МДТ

 Т  — изолированный ЧЭ

Длина ЧЭ, мм

 20

Резьба узла крепления

 200  — резьба G 1/2 дюйма

 300  — резьба G 1/2 дюйма при длине ЧЭ свыше 100мм

 К  — клеммная коробка

 Р  — разъем М12 на корпусе

 С  — встроенный кабель со штуцером для установки влаго- и мехзащиты

Монтажное исполнение

 3  — ЧЭ погружен в среду

Диапазон рабочих напряжений

 1   — 10-30 В DC

 2   — 90-250 АC/100-370 DС

Схема выхода

 1  — PNP

 2  — NPN

 5   — двухпроводной AC и заземл.

 7   — реле

Функция выхода

 1  — NO

 2  — NC

 3  — NO+NC

Защита от перегрузок и индикация

 Л  — защита от выбросов по напряжению, индикация срабатывания

 С  — тактовая защита по току и КЗ, защита выбросов по напряжению, индикация срабатывания

Регулировки и задержки

 А  — регулировка чувствительности

Модификация

 (пусто)  — стандартная

 2  — корпус из нержавеющей стали

 6  — высокотемпературное исполнение

 7  — длина кабеля по заказу

 Ex  — взрывозащита компаундом Mb
