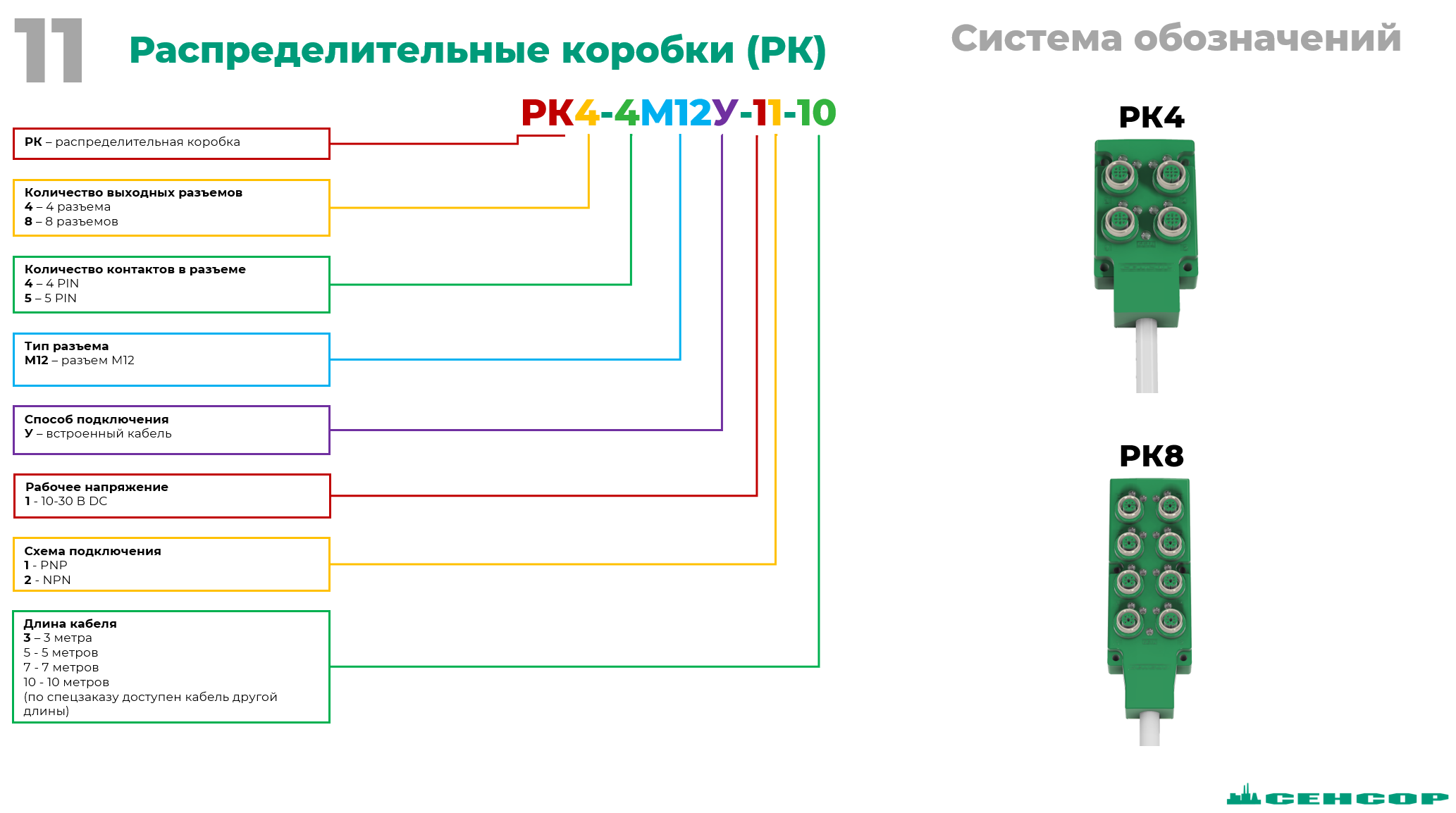

Расшифровка маркировки РК

Расшифруем маркировку на примере распределительной коробки РК4-4М12У-11-10. В ассортименте компании также есть распределительные коробки с количеством разъемов 8шт, например, РК8-4М12У-12-3.

Пример: РК4-4М12У-11-10

Тип прибора РК  — распределительная коробка

Количество выходных разъемов

 4  — 4 разъема

 8  — 8 разъемов

Кол-во контактов в разъеме

 4  — 4 PIN

 5  — 5 PIN

Тип разъема



 М12  — разъем М12

Способ подключения

 У  — встроенный кабель

Рабочее напряжение

 1   — 10-30 В DC

Схема подключения



 1  — PNP

 2  — NPN

Длина кабеля


 3  — 3 метра

 5  — 5 метров

 7  — 7 метров

 10  — 10 метров

(по спецзаказу доступен кабель другой длины)
