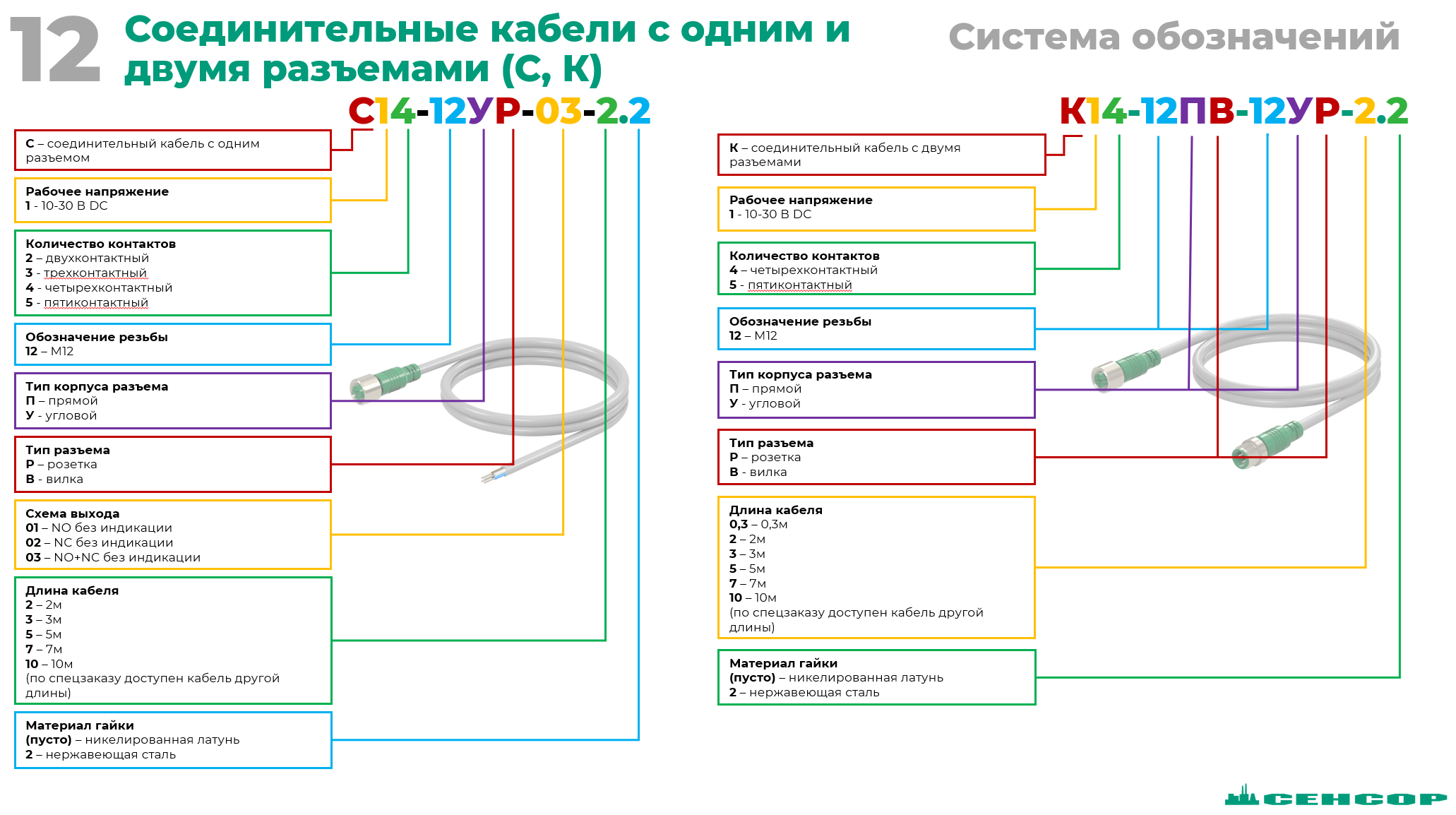

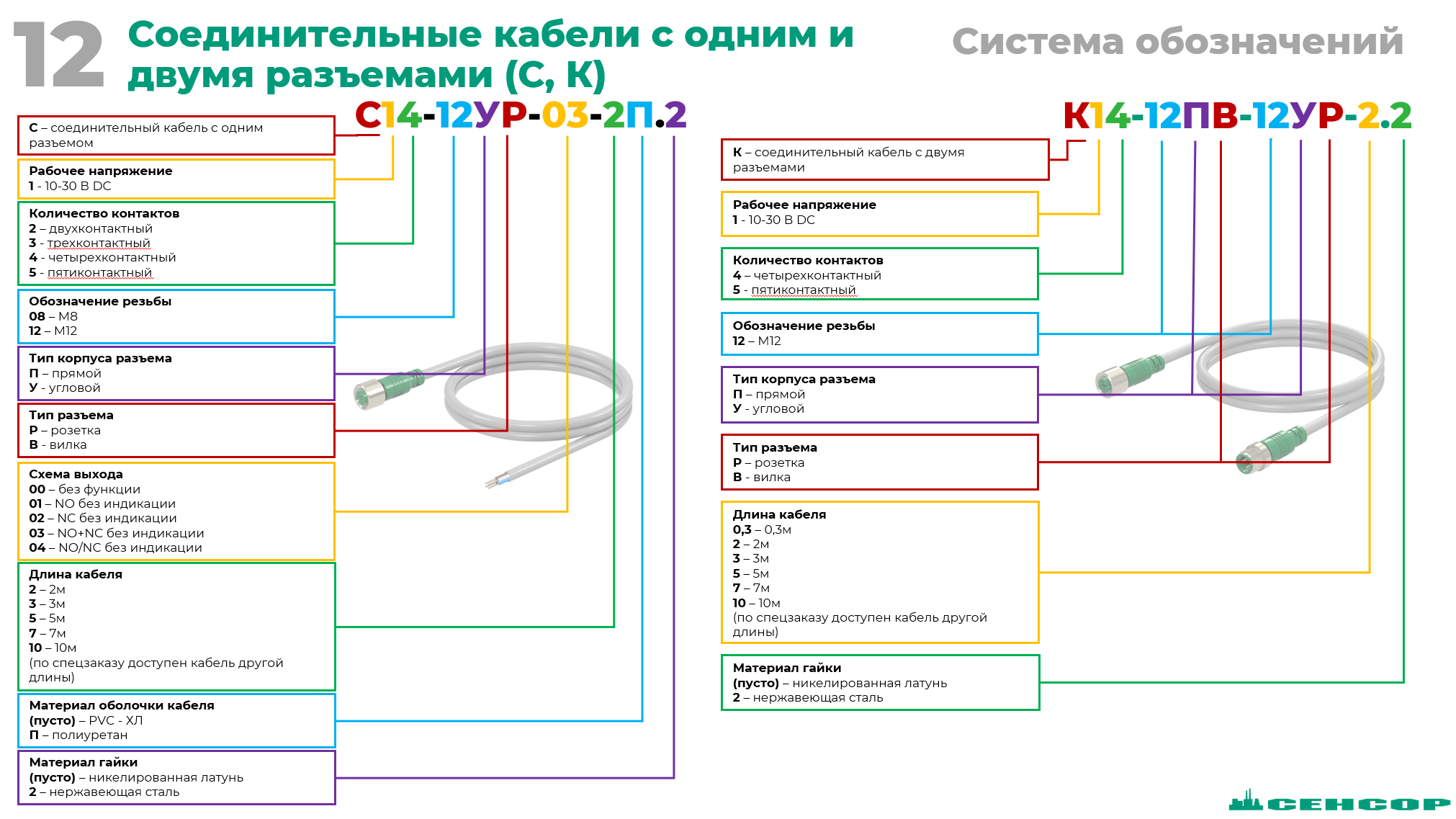

Расшифровка маркировки соединительных кабелей С и К
Расшифруем маркировку на примере соединительного кабеля с одним разъемом С14-12УР-03-2.2
Пример: С14-12УР-03-2.2
| Тип прибора | С — соединительный кабель с одним разъемом |
Рабочее напряжение | 1 — 10-30 В DC |
Количество контактов | 2 — двухконтактный 3 — трехконтактный 4 — четырехконтактный 5 — пятиконтактный |
Обозначение резьбы
| 12 — М12 |
Тип корпуса разъема
| П — прямой У — угловой |
Тип разъема
| Р — розетка В — вилка |
Схема выхода
| 01 — NO без индикации 02 — NC без индикации 03 — NO+NC без индикации |
Длина кабеля
| 2 — 2м 3 — 3м 5 — 5м 7 — 7м 10 — 10м (по спецзаказу доступен кабель другой длины) |
Материал гайки
| (пусто) — никелированная латунь 2 — нержавеющая сталь |
Расшифруем маркировку на примере соединительного кабеля с двумя разъемами К14-12ПВ-12УР-2.2
Пример: К14-12ПВ-12УР-2.2
| Тип прибора | К — соединительный кабель с двумя разъемами |
Рабочее напряжение | 1 — 10-30 В DC |
Количество контактов | 4 — четырехконтактный 5 — пятиконтактный |
Обозначение резьбы | 12 — М12 |
Тип корпуса разъема | П — прямой У — угловой |
Тип разъема | Р — розетка В — вилка |
Длина кабеля | 0,3 — 0,3м 2 — 2м 3 — 3м 5 — 5м 7 — 7м 10 — 10м (по спецзаказу доступен кабель другой длины) |
Материал гайки | (пусто) — никелированная латунь 2 — нержавеющая сталь |
