Расшифровка маркировки приборов компании СЕНСОР

На примере датчика с маркировкой ДПУ-М30-100У-3110-СА рассмотрим, из каких элементов состоит обозначение и что каждый из них означает. Такой разбор позволит понять технические характеристики и особенности данного типа датчиков.

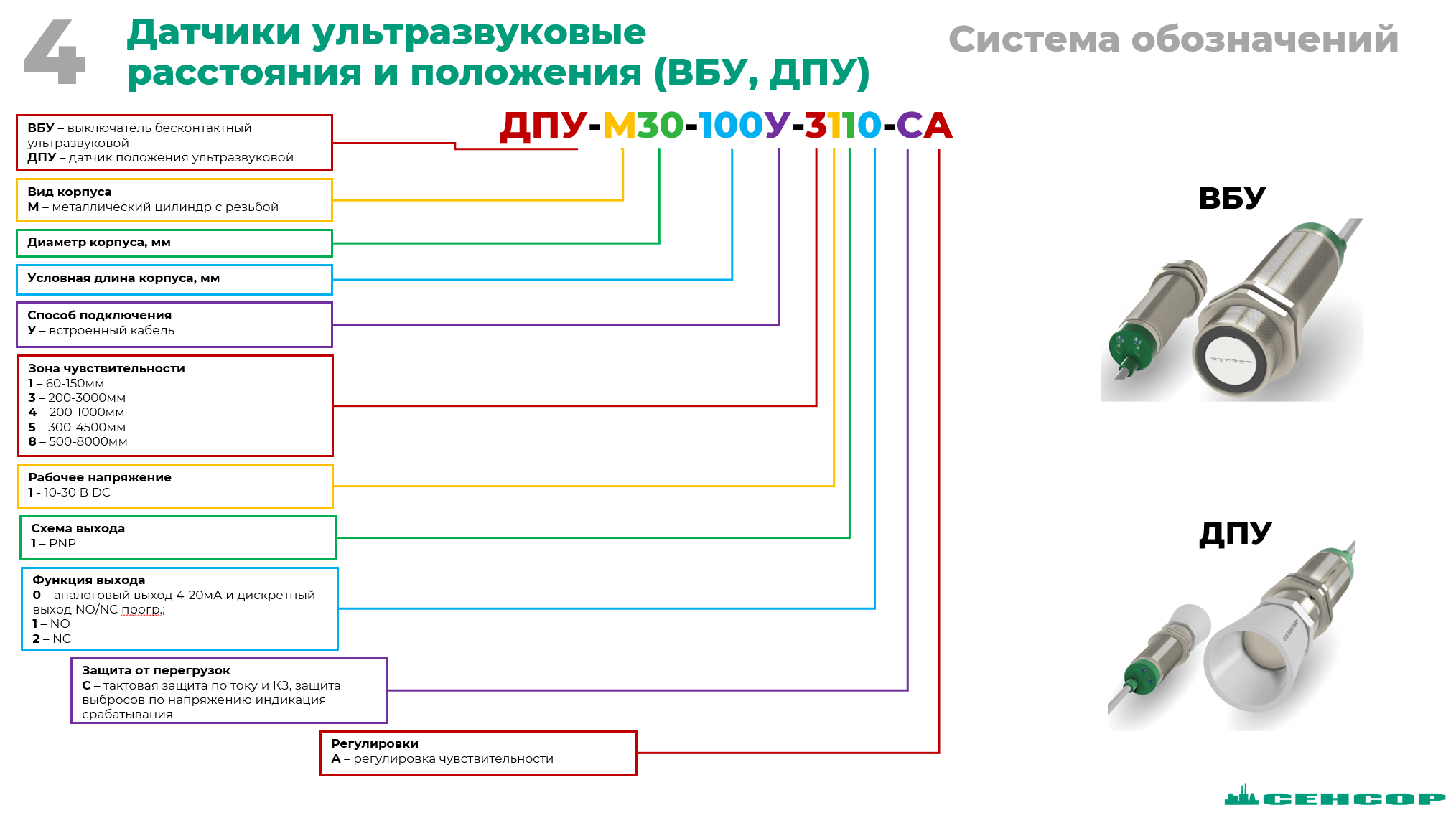

Пример: ДПУ-М30-100У-3110-СА

Тип прибора

 ВБУ  — выключатель бесконтактный ультразвуковой

 ДПУ  — датчик положения ультразвуковой

Вид корпуса

 М  – металлический цилиндр с резьбой

Диаметр корпуса, мм

 30

Условная длина корпуса, мм

 100

Способ подключения

 У  — встроенный кабель

Зона чувствительности


 1  — 60-150мм

 3  — 200-3000мм

 4  — 200-1000мм

 5  — 300-4500мм

 8  — 500-8000мм

Рабочее напряжение

 1  — 10-30 В DC

Схема выхода

 1  — PNP

Функция выхода

 0  — аналоговый выход 4-20мА и дискретный выход NO/NC прогр.

 1  — NO

 2  — NC

Защита от перегрузок

 С  — тактовая защита по току и КЗ, защита выбросов по напряжению, индикация срабатывания

Регулировки

 А  — регулировка чувствительности
