Ультразвуковые датчики уровня

Видеообзор серии ДНУ: описание и способы применения в автоматизации	Инструкция по настройке границ срабатывания ДНУ

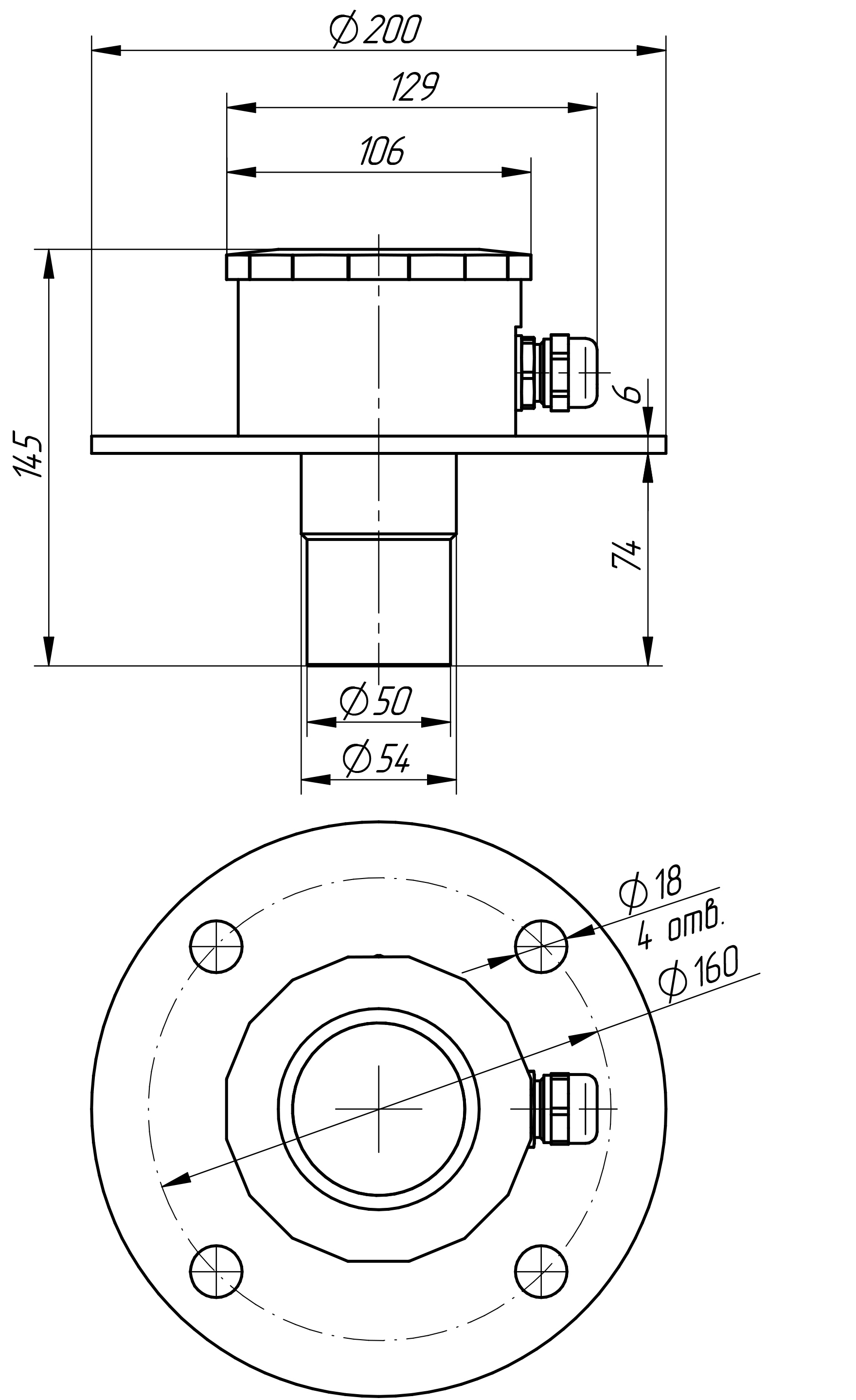

Ультразвуковой датчик уровня
ДНУ-8110

В наличии

Зона чувствительности, мм: 500-8000
Слепая зона, мм: 500
Аналоговый выход: 0/4 мА-20 мА
Рабочее напряжение, В: 10-30 DC
Степень защиты корпуса: IP67

143 764.80 ₽

Цена с НДС 22%

Ультразвуковой датчик уровня
ДНУ-3110

Под заказ от 2 нед.

Зона чувствительности, мм: 200-3000
Слепая зона, мм: 200
Аналоговый выход: 0/4 мА-20 мА
Рабочее напряжение, В: 10-30 DC
Степень защиты корпуса: IP67

134 468.40 ₽

Цена с НДС 22%

Ультразвуковой датчик уровня
ДНУ-5110

Под заказ от 2 нед.

Зона чувствительности, мм: 300-4500
Слепая зона, мм: 300
Аналоговый выход: 0/4 мА-20 мА
Рабочее напряжение, В: 10-30 DC
Степень защиты корпуса: IP67

137 250.00 ₽

Цена с НДС 22%

Подберем модель
по вашим параметрам

Оставьте заявку, наш менеджер
свяжется с вами

Ультразвуковые датчики уровня

Ультразвуковой датчик уровня серии ДНУ предназначен для контроля уровня жидкости и сыпучих материалов в резервуарах (силосах, бункерах, цистернах) и других хранилищах.

Ультразвуковые датчики наполнения применяются в системах автоматизации технологических процессов для выдачи сигналов на управление исполнительными устройствами на заполнение / опорожнение резервуаров.

Отличительные особенности ультразвуковых датчиков уровня

Ультразвуковой датчик уровня жидкости

Благодаря использованию ультразвуковых датчиков контроля уровня (ультразвуковых уровнемеров), вы сможете в режиме реального времени отслеживать уровень емкости для жидких сред, таких как:

Ультразвуковой датчик сыпучих материалов

Ультразвуковые датчики уровня сыпучих материалов обеспечивают точный и надежный контроль уровня вещества, такого как зерно, сыпучие добавки, корма и другие сыпучие материалы. При их использовании исключается вероятность неправильного дозирования сыпучих материалов, что экономит время и снижает риски ошибок. К сыпучим средам относится:

Преимущества бесконтактных датчиков уровня

Бесконтактный контроль: ультразвуковые уровнемеры не требуют контакта с веществом, что предотвращает загрязнение и преждевременный износ или механическое повреждение.

Точный контроль и надежность: могут обеспечивать точный контроль на больших расстояниях, в тяжелых условиях высокой задымленности и запыленности.

Широкий диапазон применения: в автоматизации производственных процессов на предприятиях химической, машиностроительной, металлургической, пищевой и других отраслях промышленности.

Преимущества

Опыт работы

Более 30 лет на рынке в области технологий промышленной автоматизации.

Ассортимент

Более 3000 наименований серийно выпускаемых бесконтактных выключателей (датчиков).

Продукция

Вся продукция сертифицирована и соответствует требованиям Технического регламента
ТР ТС 004/2011
ТР ТС 012/2011
ТР ТС 020/2011

Качество

Современное оборудование, высокие технологии, полный контроль на каждом этапе производственного процесса.

Что такое емкостной датчик уровня?

Емкостной датчик уровня - это устройство, которое определяет количество жидкости или сыпучего материала в резервуаре по изменению электрической емкости. Принцип работы основан на разной диэлектрической проницаемости воздуха и контролируемого вещества: когда среда (например, вода или зерно) заполняет пространство между щупом датчика и стенкой емкости, общая емкость системы меняется. Электронная схема фиксирует это изменение и при достижении заданного уровня переключает выход, подавая сигнал. Такие датчики могут работать с любыми веществами, включая агрессивные жидкости и сыпучие материалы, и выпускаются в двух вариантах: дискретные (сигнализируют о достижении порога) и аналоговые (выдают непрерывный сигнал 4-20 мА, пропорциональный уровню). Это надежное и простое в монтаже решение для автоматизации контроля наполнения емкостей. В линейке продукции Сенсор емкостные датчики уровня представлены линейками ДКЕ (датчик контроля уровня емкостный) и ДНЕ (датчик наполнения емкостный).

_
Емкостные уровнемеры (датчики непрерывного контроля) используются для постоянного отслеживания текущего объема продукта в режиме реального времени.
Устройство системы: Данная измерительная система представляет собой большой конденсатор с двумя обкладками. Роль первой обкладки выполняет измерительный элемент — металлический зонд (штырь или трос), опущенный в резервуар. Ролью второй обкладки служит металлическая стенка самого бака (или дополнительная трубка вокруг зонда).
Исходное состояние: когда бак пуст, пространство между обкладками заполнено воздухом. Электроника фиксирует базовую, минимальную емкость пустой емкости.
Процесс измерения: По мере заполнения бака жидкость или сыпучий материал плавно поднимается вверх, вытесняя воздух. Поскольку любая контролируемая среда имеет диэлектрическую проницаемость выше, чем у воздуха, общая электрическая емкость между обкладками системы плавно и пропорционально растет вместе с уровнем. Датчик непрерывно замеряет текущую емкость.

Отличия емкостного датчика уровня жидкости от датчика уровня сыпучих материалов?: Основное отличие заключается в физических свойствах контролируемой среды и ее диэлектрической проницаемости. Жидкость обычно образует ровную, подвижную поверхность. Жидкая среда способна проникать в различные конструктивные отверстия и элементы датчика, в то время как сыпучие материалы могут налипать на датчик, формировать "свод" над щупом, пылить, иметь разный угол откоса насыпи и не способны проникать, как жидкость, в различные элементы датчика. Из-за этого датчики для жидких и сыпучих материалов могут отличаться формой и конструктивом чувствительного элемента, а также нюансами настройки датчика.

Каков принцип работы емкостных датчиков уровня?: Принцип работы основан на разной диэлектрической проницаемости воздуха и контролируемого вещества. Когда среда (например, вода или зерно) заполняет пространство между щупом датчика и металлической стенкой емкости, общая емкость системы меняется. Электронная схема фиксирует это изменение и при достижении заданного уровня переключает выход, подавая сигнал. В системах, где используется емкость из диэлектрика, рекомендуется применять второй электрод.

Сертификаты на продукцию компании Сенсор

Все сертификаты

ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)

Сертификат соответствия ТР ТС 004/2011 | ТР ТС 020/2011

Сертификат соответствия ТР ТС 012/2011 серия ДВИ

Сертификат функциональной безопасности уровня SIL2

Сертификат соответствия ТР ТС 012/2011 серия БИА

Сертификат соответствия ТР ТС 012/2011 серия Ех

Сертификат функциональной безопасности SIL 3

Собственное производство

Компания «СЕНСОР» — российский лидер в производстве, выпускающий Ультразвуковые датчики уровня для промышленной автоматизации.

Мы производим серийно более 3000 видов и типоразмеров приборов. Их разрабатывают, изготавливают и проверяют наши сотрудники. Производственные площади занимают 10000 кв. метров с высокоточным оборудованием и станками. В их числе - фрезерные обрабатывающие центры, токарные станки с ЧПУ, термопластавтоматы, 3D-принтеры и автоматическая линия поверхностного монтажа печатных плат.
