Индуктивный датчик
ВБИ-М08-45У-1112-З.51

Увеличенное расстояние срабатывания

Паспорт серия ВБИ

PDF, 0.03 MB

Сертификат соответствия ТР ТС 004/2011 | ТР ТС 020/2011

PDF, 0.03 MB

Цена с НДС 20%

Отдел продаж

Телефон для связи

+7 (343) 379-53-60

Почта для связи

sale@sensor-com.ru

Описание

Характеристики

Маркировка

Доставка

Вопрос ответ

Инструкции/Видео

Датчик индуктивный СЕНСОР серия ВБИ-М08

Индуктивный датчик ВБИ-М08-45У-1112-З.51 в цилиндрическом корпусе из никелированной латуни Ø8 мм, в общепромышленном исполнении.
Предназначен для надежного обнаружения металлических предметов бесконтактным способом.

Основное назначение

Применяются там, где требуется обнаружение равномерных движений - например в качестве бесконтактного переключателя (концевого индуктивного выключателя) для определения движущихся частей машин (станков), а также в качестве генератора импульсов и т.п.

Отличительные особенности

Способ подключения кабель;
Монтажное исполнение утапливаемое;
Бистабильная защита коммутационного элемента.

Ключевые характеристики

Способен работать в широком диапазоне температур от -25…+70 °С;
Пылевлагонепроницаемость IP67;
Виброустойчивость (заливка компаундом);
Увеличенное расстояние срабатывания 2 мм;
Рабочее напряжение 10-30 В DC;

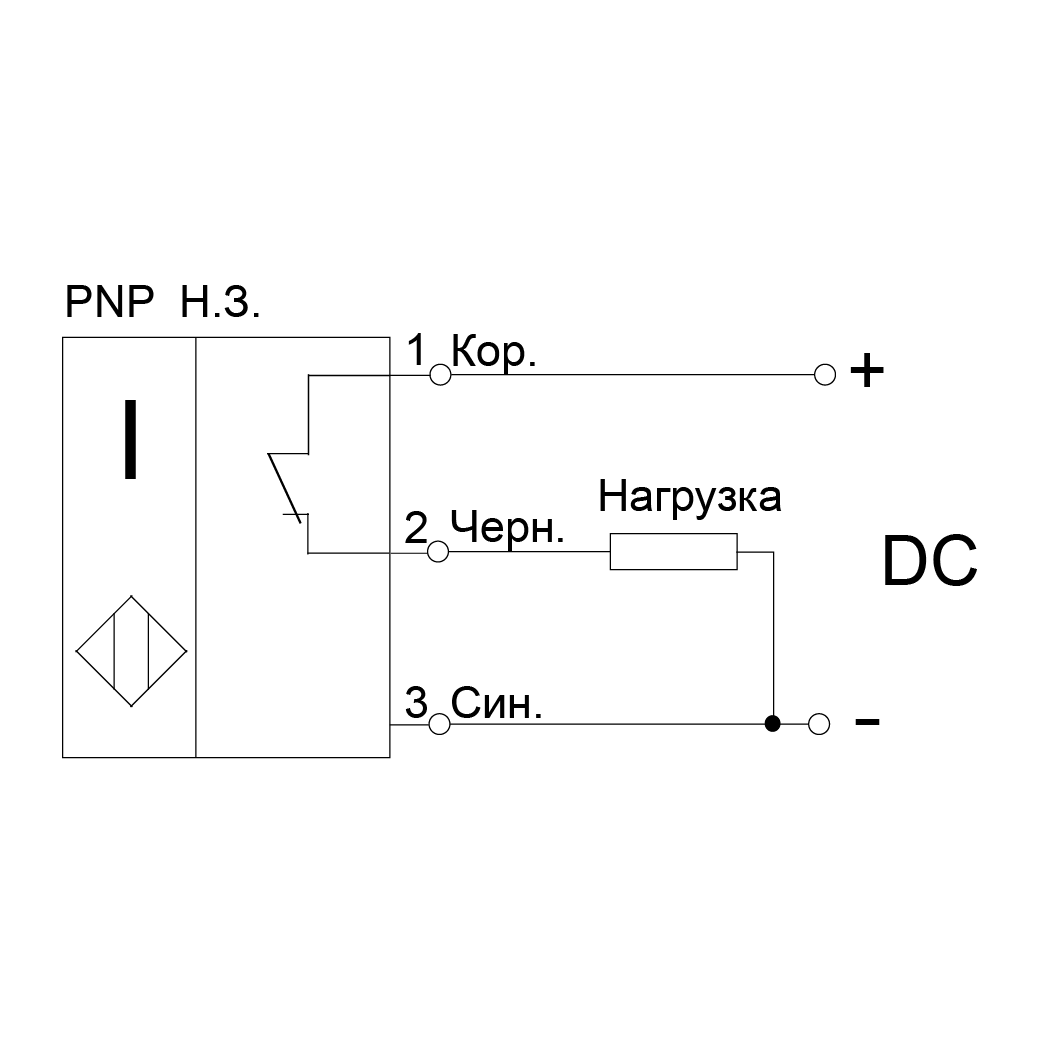

Схема выхода PNP;
Функция выхода НЗ;
Светодиодная индикация состояния.

Индуктивные датчики серии ВБИ сертифицированы и соответствует требованиям Технического регламента
"О безопасности низковольтного оборудования" ТР ТС 004/2011
"Электромагнитная совместимость технических средств" ТР ТС 020/2011

Технические характеристики

Наименование

ВБИ-М08-45У-1112-З.51

Обозначение резьбы

M8 x 1

Расстояние срабатывания Sn, мм

Гарантированный интервал срабатывания, мм

0-1,6

Тип корпуса

цилиндрический с резьбой

Максимальный ток коммутационного элемента, мА

200

Размер корпуса

Ø 8 мм

Частота переключения, Гц

500

Конструкция корпуса

Средний корпус

Падение напряжения, не более, В

Монтажное исполнение

Утапливаемое

Остаточный ток, менее, мА

0,01

Индикация состояния

Светодиод, красный

Рабочее напряжение, В

10-30 DC

Защита коммутационного элемента

Бистабильная

Схема выхода

PNP

Регулировка чувствительности

Отсутствует

Функция выхода

НЗ

Материал активной поверхности

Полиамид

Вид подключения

Кабель

Категория применения коммутационного элемента

DC13

Материал корпуса

Латунь никелированная

Степень защиты

IP67

Материал кабеля

ПВС

Габаритный размер, мм

M8 x 1 / L = 47

Максимальная масса изделия

0,05 Кг

Длина кабеля, м

Температура окружающей среды

-25…+70 °С

Индуктивный датчик серия ВБИ
Цилиндрический корпус
Увеличенное расстояние срабатывания

ВБИ

Способ получения товара

Самовывоз
Отгрузка товаров из наличия на складе производится на следующий рабочий день с момента зачисления денег на счет продавца.
Пункты самовывоза:

Свердловская обл., г. Екатеринбург, ул.Шефская, д.62
Время работы: 9.00 до 17.30
Свердловская обл., г. Екатеринбург, ул.Учителей, 44
Время работы: 9.00 до 18.00

При получении товара, у представителя юридического лица должна быть доверенность с печатью от компании-плательщика или сама печать.
Частные покупатели (физические лица) для получения товара должны предъявить паспорт.

Бесплатная доставка
Осуществляется почтой России в любой населенный пункт РФ до почтового отделения.

Доставка за счет покупателя
Транспортными компаниями: Деловые Линии, Экспресс-авто, СДЭК, КИТ, ПЭК, Байкал-Сервис, ЖелДорЭкспедиция.
Доставка до терминала транспортной компании в городе Екатеринбурге осуществляется бесплатно.

Доставка в ближнее зарубежье: Казахстан, Беларусь, Киргизия, Армения, осуществляется за счет покупателя.
Забор груза производится транспортной (курьерской компанией) по адресу г. Екатеринбург, ул. Шефская, 62.
Сумма доставки может включаться в цену продукции, при выставлении счета.

Так же заказчик может самостоятельно заказать транспортную компанию и оплатить ее услуги.

Подскажите, что значит индуктивный бесконтактный датчик встраиваемый в металл?

Индуктивные датчики по способу монтажа можно разделить на две группы:

Утапливаемое исполнение – индуктивный датчик устанавливается заподлицо с металлической оснасткой;
Неутапливаемое исполнение - индуктивный датчик устанавливается незаподлицо с металлической оснасткой.

Кроме отличий по условиям монтажа, индуктивные датчики утапливаемого и неутапливаемого исполнений отличаются расстоянием срабатывания и особенностями конструкции активной поверхности.

Выбирая индуктивный датчик необходимо руководствоваться минимальным набором требований с учетом особенностей эксплуатации.

Подскажите, есть ли сертификат соответствия на вашу продукцию?

Вся продукция, выпускаемая компанией СЕНСОР имеет сертификаты соответствия ТР ТС ЕАЭС (Евразийский экономический союз):

ТР ТС 004/2011 – О безопасности низковольтного оборудования;
ТР ТС 020/2011 – Электромагнитная совместимость технических средств;
ТР ТС 012/2011 – О безопасности оборудования для работы во взрывоопасных средах.

Увеличенное расстояние срабатывания, что это значит?

Индуктивные датчики с увеличенным расстоянием срабатывания способны обнаружить стандартный объект воздействия на большем расстоянии в отличии от индуктивных датчиков со стандартным расстоянием срабатывания.

Например:

Индуктивный датчик серии ВБИ-М30 (стандартное расстояние срабатывания 10 мм), при одинаковых габаритных размерах корпуса (увеличенное расстояние сбрасывания будет 15 мм).

Таким образом индуктивные датчики с повышенной чувствительностью (с увеличенным расстоянием срабатывания) можно применить в труднодоступных местах с меньшими габаритами корпуса.

На сегодняшний день, наша компания представляет широкий модельный ряд индуктивных датчиков с увеличенным расстоянием срабатывания в цилиндрических корпусах диаметром от 8 мм до 30 мм, некоторые модели оснащены регулировкой чувствительности (НОВАЯ ОПЦИЯ).
