Индуктивный датчик
ВБИ-М30-65С-2113-СА.51

Увеличенное расстояние срабатывания

Паспорт серия ВБИ

PDF, 0.03 MB

Сертификат соответствия ТР ТС 004/2011 | ТР ТС 020/2011

PDF, 0.03 MB

Цена с НДС 20%

Отдел продаж

Телефон для связи

+7 (343) 379-53-60

Почта для связи

sale@sensor-com.ru

Описание

Характеристики

Маркировка

Доставка

Вопрос ответ

Документы

Датчик индуктивный СЕНСОР серия ВБИ-М30

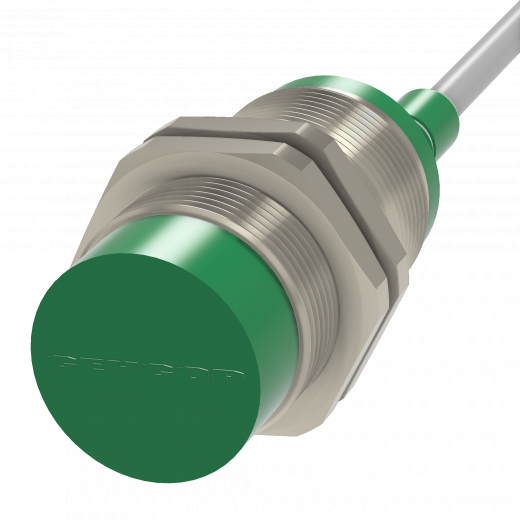

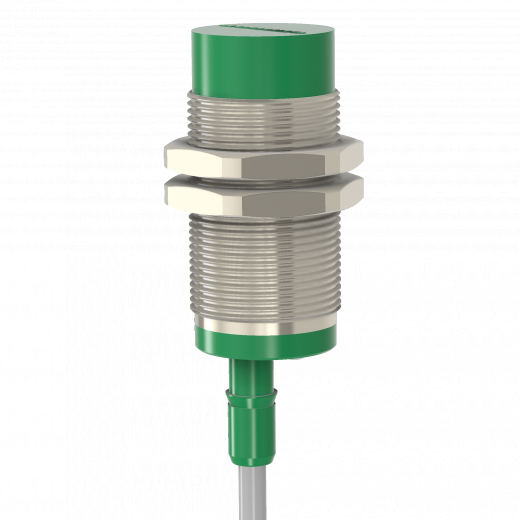

Индуктивный датчик ВБИ-М30-65C-2113-СА.51 в цилиндрическом корпусе из никелированной латуни Ø30 мм, в общепромышленном исполнении.
Предназначен для надежного обнаружения металлических предметов бесконтактным способом.

Основное назначение

Применяются там, где требуется обнаружение равномерных движений - например в качестве бесконтактного переключателя (концевого индуктивного выключателя) для определения движущихся частей машин (станков), а также в качестве генератора импульсов и т.п.

Отличительные особенности

Способ подключения кабель;
Штуцер для крепления дополнительной защиты кабеля;
Монтажное исполнение неутапливаемое;
Тактовая защита коммутационного элемента обеспечивает высокую надежность индуктивного датчика в тяжелых условиях эксплуатации;
Регулировка чувствительности.

Ключевые характеристики

Способен работать в широком диапазоне температур от -40…+70 °С;
Пылевлагонепроницаемость IP67;
Виброустойчивость (заливка компаундом);
Увеличенное расстояние срабатывания 25 мм;
Рабочее напряжение 10-30 В DC;

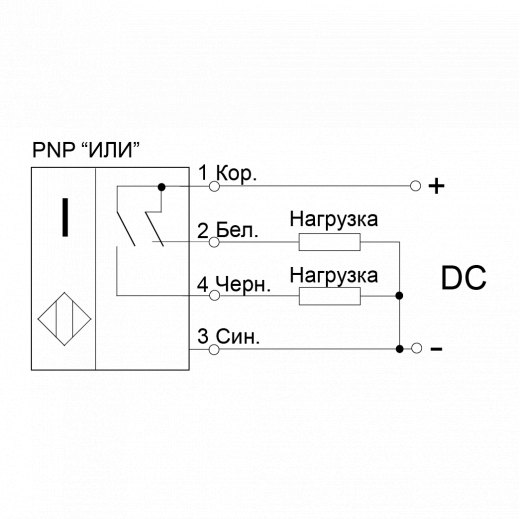

Схема выхода PNP;
Функция выхода НО/НЗ;
Светодиодная индикация состояния.

Индуктивные датчики серии ВБИ сертифицированы и соответствует требованиям Технического регламента
"О безопасности низковольтного оборудования" ТР ТС 004/2011
"Электромагнитная совместимость технических средств" ТР ТС 020/2011

Технические характеристики

Наименование

ВБИ-М30-65С-2113-СА.51

Расстояние срабатывания Sn, мм

Гарантированный интервал срабатывания, мм

0-20,3

Тип корпуса

цилиндрический с резьбой

Максимальный ток коммутационного элемента, мА

500

Размер корпуса

Ø 30 мм

Частота переключения, Гц

100

Конструкция корпуса

Средний корпус

Падение напряжения, не более, В

Монтажное исполнение

Неутапливаемое

Остаточный ток, менее, мА

0,01

Обозначение резьбы

М30

Индикация состояния

Светодиод, красный

Защита коммутационного элемента

Тактовая

Рабочее напряжение, В

10-30 DC

Регулировка чувствительности

Потенциометр многооборотный

Схема выхода

PNP

Материал активной поверхности

Полиамид

Функция выхода

НО/НЗ

Особенности

Возможность крепления доп. защиты кабеля

Вид подключения

Кабель

Категория применения коммутационного элемента

DC13

Материал корпуса

Латунь никелированная

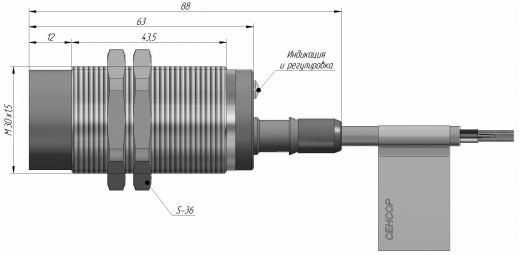

Габаритный размер, мм

M30 x 1,5 / L = 88

Материал кабеля

ПВС

Максимальная масса изделия

0,266 Кг

Длина кабеля, м

Степень защиты корпуса

IP67

Температура окружающей среды

-40…+70 °С

Индуктивный датчик серия ВБИ
Цилиндрический корпус
Увеличенное расстояние срабатывания

ВБИ

СА

Способ получения товара

Самовывоз
Отгрузка товаров из наличия на складе производится на следующий рабочий день с момента зачисления денег на счет продавца.
Пункты самовывоза:

Свердловская обл., г. Екатеринбург, ул.Шефская, д.62
Время работы: 9.00 до 17.30
Свердловская обл., г. Екатеринбург, ул.Учителей, 44
Время работы: 9.00 до 16.00

При получении товара, у представителя юридического лица должна быть доверенность с печатью от компании-плательщика или сама печать.
Частные покупатели (физические лица) для получения товара должны предъявить паспорт.

Бесплатная доставка
Осуществляется почтой России в любой населенный пункт РФ до почтового отделения.

Доставка за счет покупателя
Транспортными компаниями: Деловые Линии, Экспресс-авто, СДЭК, КИТ, ПЭК, Байкал-Сервис, ЖелДорЭкспедиция.
Доставка до терминала транспортной компании в городе Екатеринбурге осуществляется бесплатно.

Доставка в ближнее зарубежье: Казахстан, Беларусь, Киргизия, Армения, осуществляется за счет покупателя.
Забор груза производится транспортной (курьерской компанией) по адресу г. Екатеринбург, ул. Шефская, 62.
Сумма доставки может включаться в цену продукции, при выставлении счета.

Так же заказчик может самостоятельно заказать транспортную компанию и оплатить ее услуги.

Подскажите, что значит индуктивный бесконтактный датчик встраиваемый в металл?

Индуктивные датчики по способу монтажа можно разделить на две группы:

Утапливаемое исполнение – индуктивный датчик устанавливается заподлицо с металлической оснасткой;
Неутапливаемое исполнение - индуктивный датчик устанавливается незаподлицо с металлической оснасткой.

Кроме отличий по условиям монтажа, индуктивные датчики утапливаемого и неутапливаемого исполнений отличаются расстоянием срабатывания и особенностями конструкции активной поверхности.

Выбирая индуктивный датчик необходимо руководствоваться минимальным набором требований с учетом особенностей эксплуатации.

Подскажите, есть ли сертификат соответствия на вашу продукцию?

Вся продукция, выпускаемая компанией СЕНСОР имеет сертификаты соответствия ТР ТС ЕАЭС (Евразийский экономический союз):

ТР ТС 004/2011 – О безопасности низковольтного оборудования;
ТР ТС 020/2011 – Электромагнитная совместимость технических средств;
ТР ТС 012/2011 – О безопасности оборудования для работы во взрывоопасных средах.

Увеличенное расстояние срабатывания, что это значит?

Индуктивные датчики с увеличенным расстоянием срабатывания способны обнаружить стандартный объект воздействия на большем расстоянии в отличии от индуктивных датчиков со стандартным расстоянием срабатывания.

Например:

Индуктивный датчик серии ВБИ-М30 (стандартное расстояние срабатывания 10 мм), при одинаковых габаритных размерах корпуса (увеличенное расстояние сбрасывания будет 15 мм).

Таким образом индуктивные датчики с повышенной чувствительностью (с увеличенным расстоянием срабатывания) можно применить в труднодоступных местах с меньшими габаритами корпуса.

На сегодняшний день, наша компания представляет широкий модельный ряд индуктивных датчиков с увеличенным расстоянием срабатывания в цилиндрических корпусах диаметром от 8 мм до 30 мм, некоторые модели оснащены регулировкой чувствительности (НОВАЯ ОПЦИЯ).
