ВБИ-М30-76С-1123-СА.51

Индуктивный датчик положения

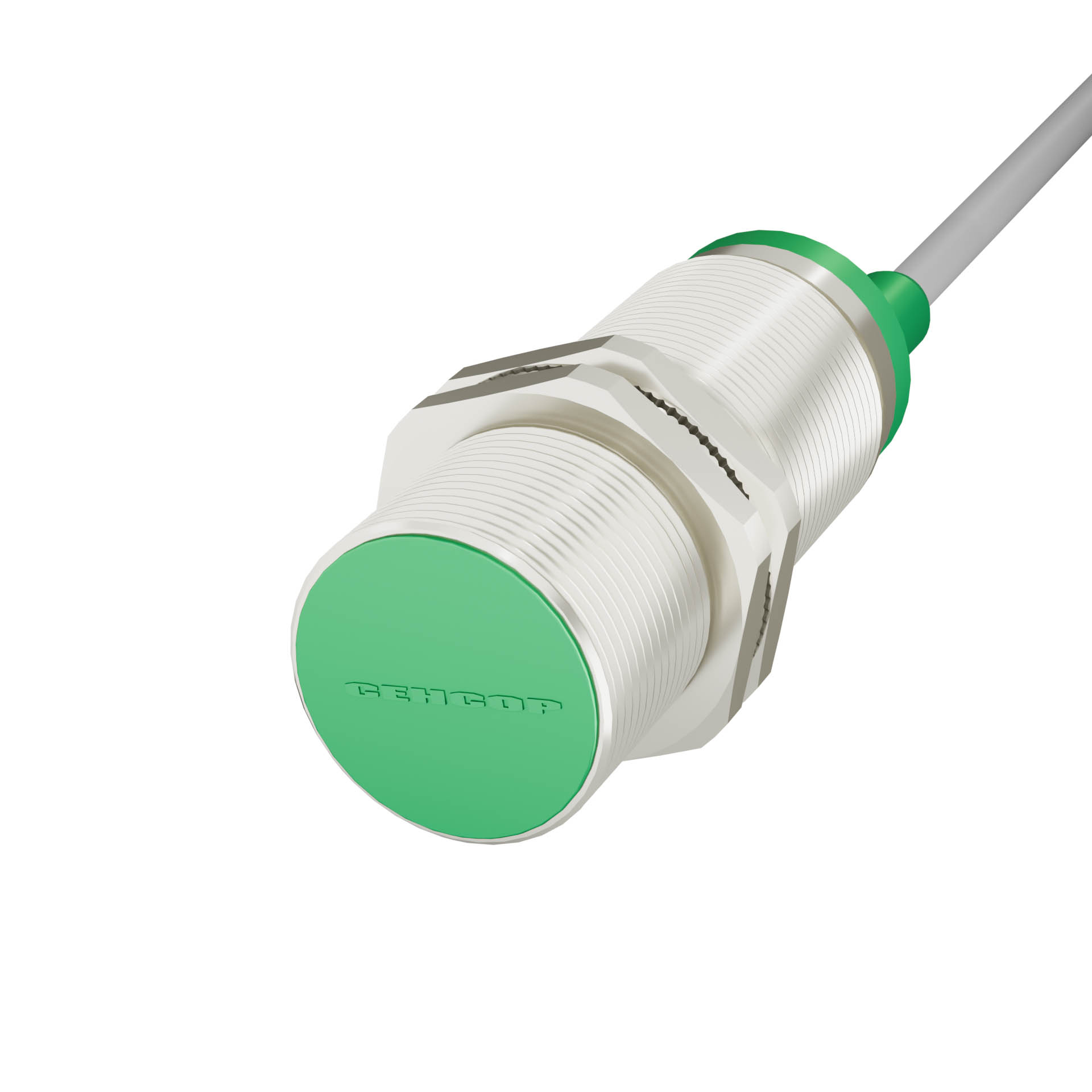

Индуктивный датчик ВБИ-М30-76С-1123-СА.51

Индуктивный датчик положения
Описание
Характеристики
Маркировка
Доставка
Вопрос ответ

Датчик индуктивный СЕНСОР серия ВБИ-М30

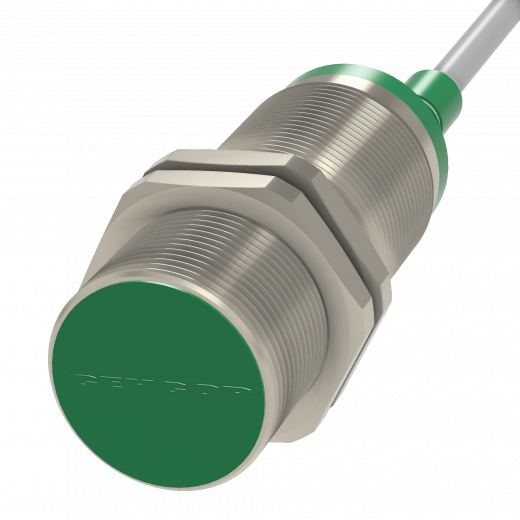

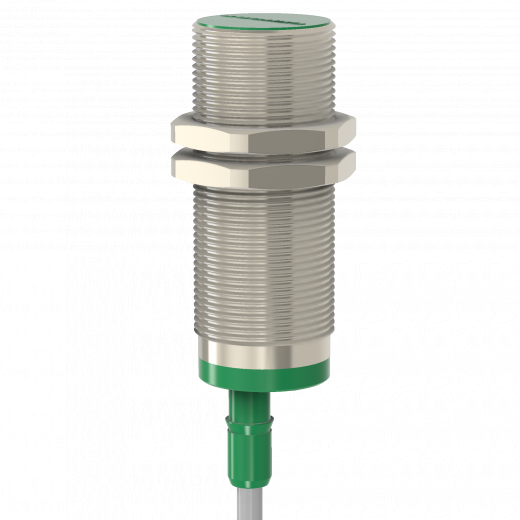

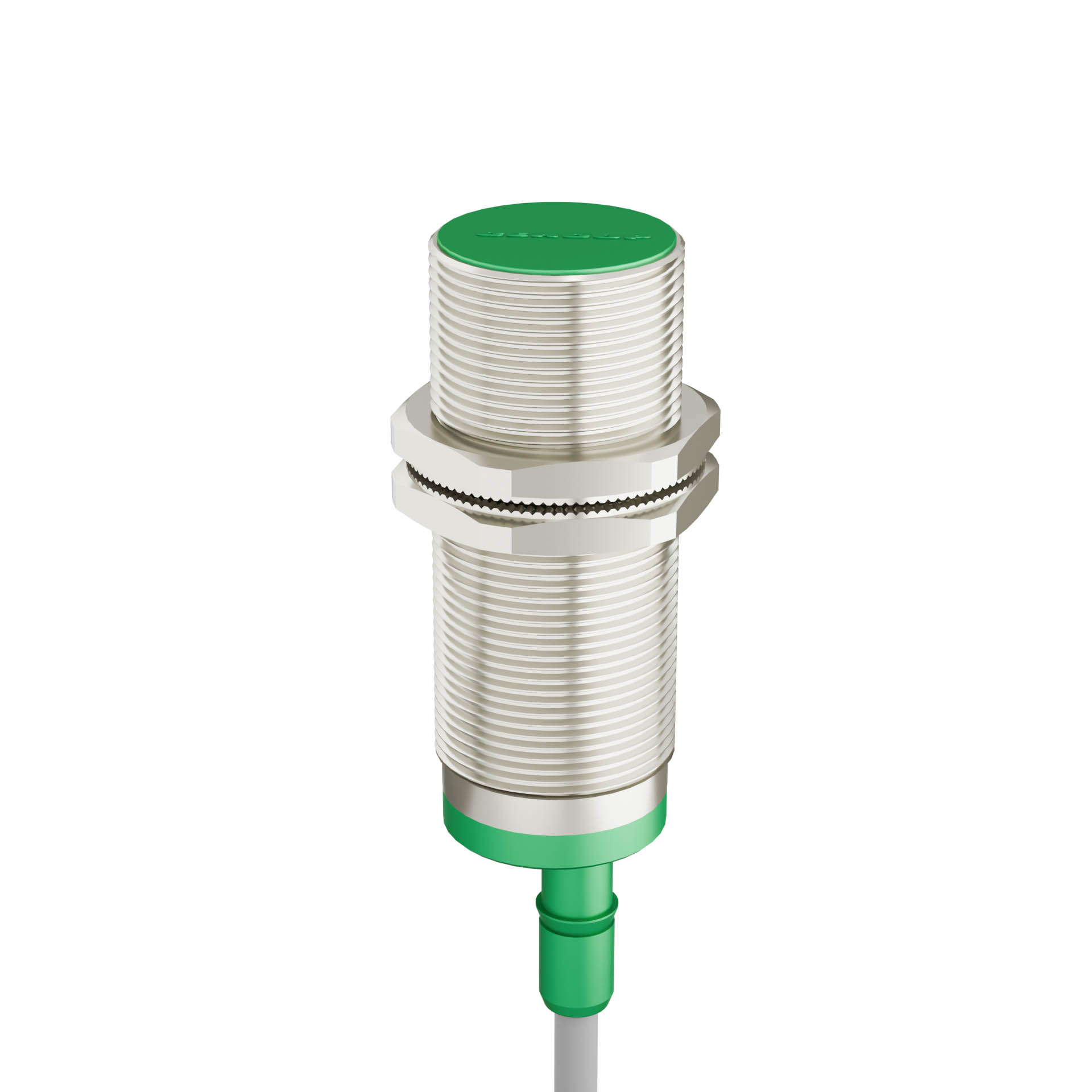

Индуктивный датчик ВБИ-М30-76С-1123-СА.51 в цилиндрическом корпусе из никелированной латуни Ø30 мм, в общепромышленном исполнении.
Предназначен для надежного обнаружения металлических предметов бесконтактным способом.

Основное назначение

Применяются там, где требуется обнаружение равномерных движений - например в качестве бесконтактного переключателя (концевого индуктивного выключателя) для определения движущихся частей машин (станков), а также в качестве генератора импульсов и т.п.

Отличительные особенности

  • Способ подключения кабель;
  • Штуцер для крепления дополнительной защиты кабеля;
  • Монтажное исполнение утапливаемое;
  • Тактовая защита коммутационного элемента обеспечивает высокую надежность индуктивного датчика в тяжелых условиях эксплуатации;
  • Регулировка чувствительности.

Ключевые характеристики

  • Способен работать в широком диапазоне температур от -40…+70 °С;
  • Пылевлагонепроницаемость IP67;
  • Виброустойчивость (заливка компаундом);
  • Увеличенное расстояние срабатывания 15 мм;
  • Рабочее напряжение 10-30 В DC;

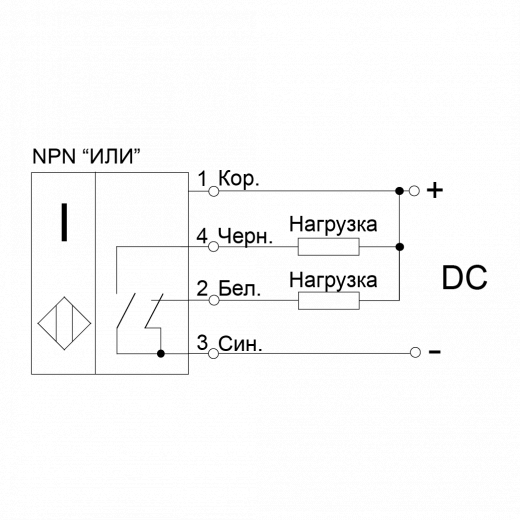

  • Схема выхода NPN;
  • Функция выхода НО/НЗ;

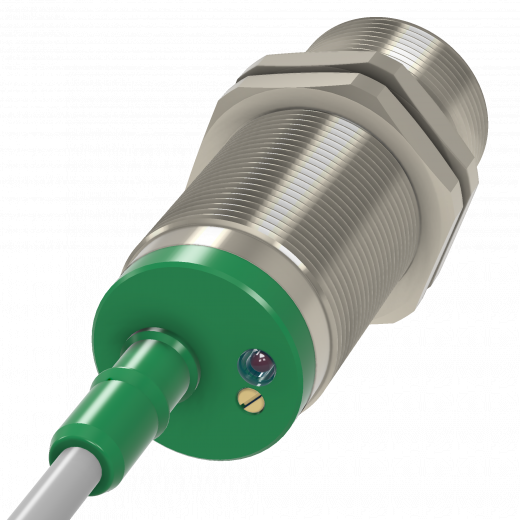

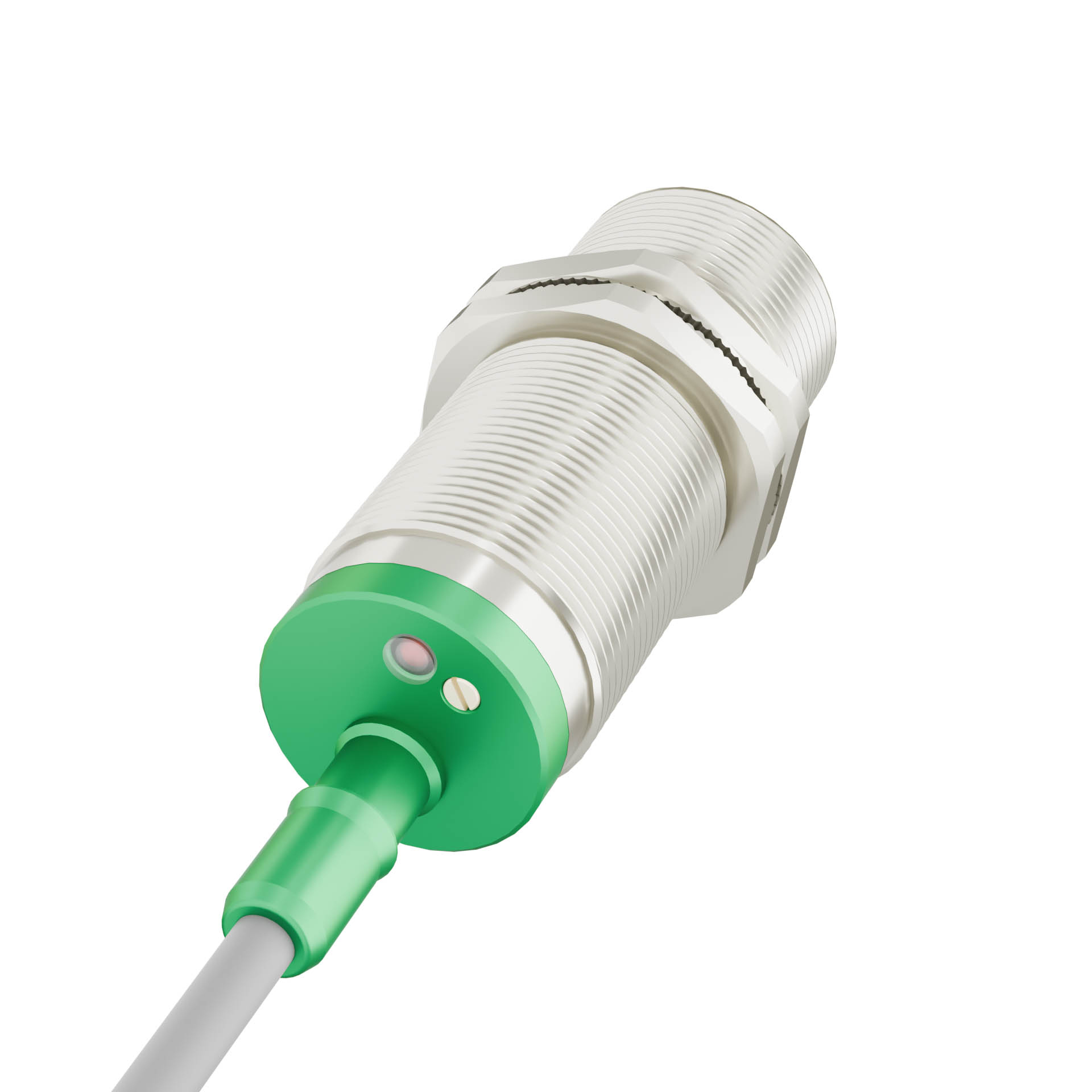

  • Светодиодная индикация состояния.
Индуктивные датчики серии ВБИ сертифицированы и соответствует требованиям Технического регламента
"О безопасности низковольтного оборудования" ТР ТС 004/2011
"Электромагнитная совместимость технических средств" ТР ТС 020/2011

Технические характеристики

Наименование
ВБИ-М30-76С-1123-СА.51
Тип корпуса
цилиндрический с резьбой
Размер корпуса
Ø 30 мм
Конструкция корпуса
Длинный корпус
Обозначение резьбы
M30 x 1,5
Монтажное исполнение
Утапливаемое
Расстояние срабатывания Sn, мм
15
Гарантированный интервал срабатывания, мм
0-12,2
Рабочее напряжение, В
10-30 DC
Схема выхода
NPN
Функция выхода
НО/НЗ
Вид подключения
Кабель
Длина кабеля, м
Максимальный ток коммутационного элемента, мА
500
Частота переключения, Гц
100
Падение напряжения, не более, В
2
Остаточный ток, менее, мА
0,01
Материал корпуса
Латунь никелированная
Индикация состояния
Светодиод, красный
Защита коммутационного элемента
Тактовая
Материал кабеля
ПВС
Регулировка чувствительности
Потенциометр многооборотный
Материал активной поверхности
Полиамид
Температура окружающей среды
-40…+70 °С
Особенности
Возможность крепления доп. защиты кабеля
Категория применения коммутационного элемента
DC13
Степень защиты
IP67

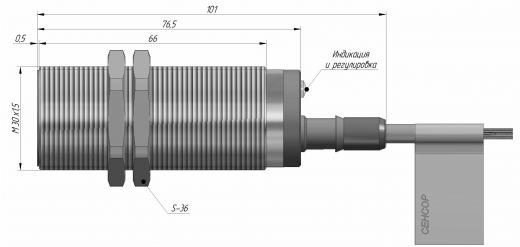

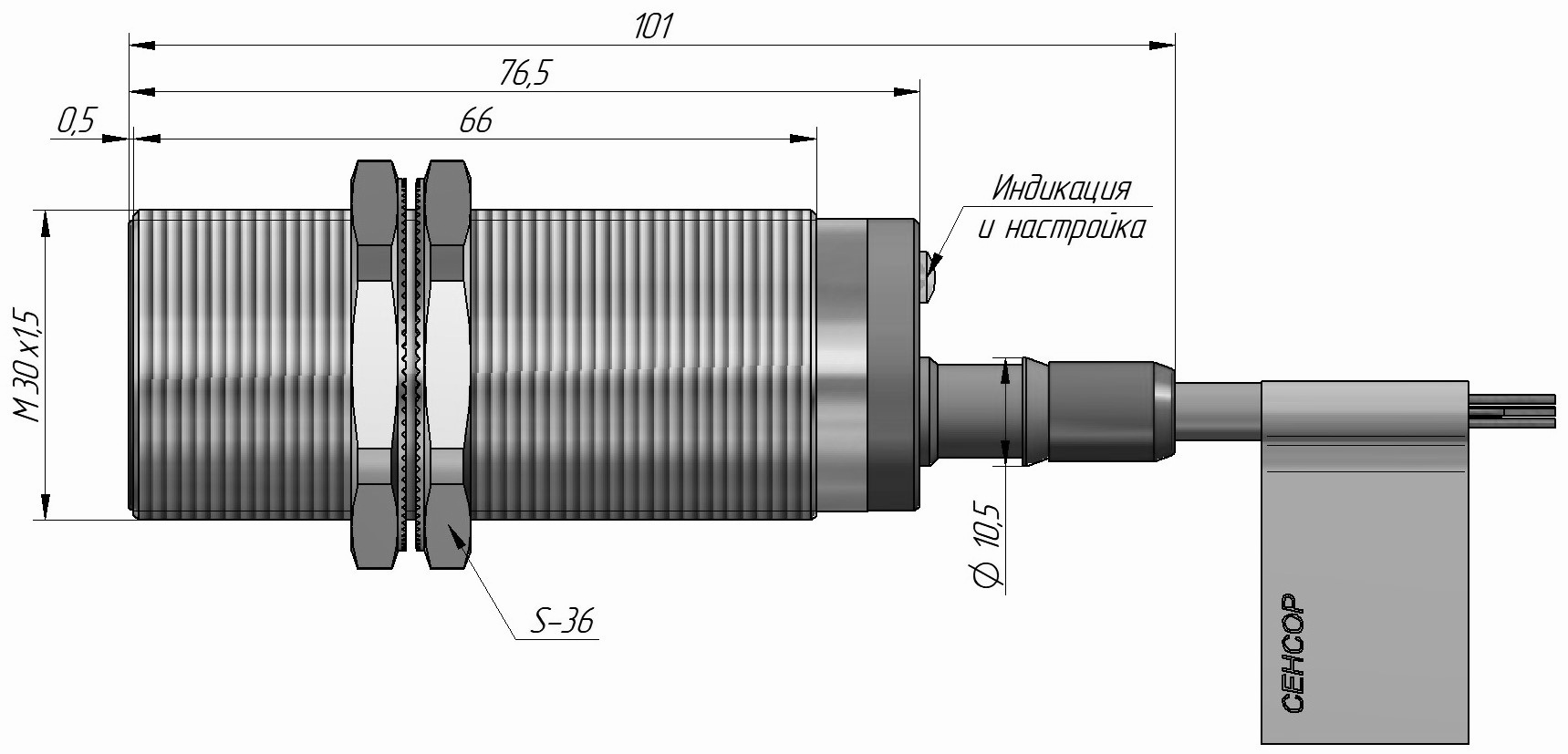

Габаритный размер, мм
M30 x 1,5 / L = 101
Максимальная масса изделия
0,259 Кг

Индуктивный датчик серия ВБИ
Цилиндрический корпус
Увеличенное расстояние срабатывания

ВБИ
М
30
76
С
1
1
2
3
СА
51

Способ получения товара

Самовывоз
Отгрузка товаров из наличия на складе производится на следующий рабочий день с момента зачисления денег на счет продавца.
Пункты самовывоза:

  • Свердловская обл., г. Екатеринбург, ул.Шефская, д.62
    Время работы: 9.00 до 17.00
  • Свердловская обл., г. Екатеринбург, ул.Учителей, 44
    Время работы: 9.00 до 15.00

При получении товара, у представителя юридического лица должна быть доверенность с печатью от компании-плательщика или сама печать.
Частные покупатели (физические лица) для получения товара должны предъявить паспорт.

Бесплатная доставка
Осуществляется почтой России в любой населенный пункт РФ до почтового отделения.

Доставка за счет покупателя
Транспортными компаниями: Деловые Линии, Экспресс-авто, ПЭК, КИТ, Байкал-Сервис, ЖелДорЭкспедиция.
Доставка до терминала транспортной компании в городе Екатеринбурге осуществляется бесплатно.

Доставка в ближнее зарубежье: Казахстан, Беларусь, Киргизия, Армения, осуществляется за счет покупателя.
Забор груза производится транспортной (курьерской компанией) по адресу г. Екатеринбург, ул. Шефская, 62.
Сумма доставки может включаться в цену продукции, при выставлении счета.

Так же заказчик может самостоятельно заказать транспортную компанию и оплатить ее услуги.

Подскажите, что значит индуктивный бесконтактный датчик встраиваемый в металл?

Индуктивные датчики по способу монтажа можно разделить на две группы:

  • Утапливаемое исполнение – индуктивный датчик устанавливается заподлицо с металлической оснасткой;
  • Неутапливаемое исполнение - индуктивный датчик устанавливается незаподлицо с металлической оснасткой.

Кроме отличий по условиям монтажа, индуктивные датчики утапливаемого и неутапливаемого исполнений отличаются расстоянием срабатывания и особенностями конструкции активной поверхности.

Выбирая индуктивный датчик необходимо руководствоваться минимальным набором требований с учетом особенностей эксплуатации.

Подскажите, есть ли сертификат соответствия на вашу продукцию?

Вся продукция, выпускаемая компанией СЕНСОР имеет сертификаты соответствия ТР ТС ЕАЭС (Евразийский экономический союз):

ТР ТС 004/2011 – О безопасности низковольтного оборудования;
ТР ТС 020/2011 – Электромагнитная совместимость технических средств;
ТР ТС 012/2011 – О безопасности оборудования для работы во взрывоопасных средах.

Увеличенное расстояние срабатывания, что это значит?

Индуктивные датчики с увеличенным расстоянием срабатывания способны обнаружить стандартный объект воздействия на большем расстоянии в отличии от индуктивных датчиков со стандартным расстоянием срабатывания.

Например:

Индуктивный датчик серии ВБИ-М30 (стандартное расстояние срабатывания 10 мм), при одинаковых габаритных размерах корпуса (увеличенное расстояние сбрасывания будет 15 мм).

Таким образом индуктивные датчики с повышенной чувствительностью (с увеличенным расстоянием срабатывания) можно применить в труднодоступных местах с меньшими габаритами корпуса.

На сегодняшний день, наша компания представляет широкий модельный ряд индуктивных датчиков с увеличенным расстоянием срабатывания в цилиндрических корпусах диаметром от 8 мм до 30 мм, некоторые модели оснащены регулировкой чувствительности (НОВАЯ ОПЦИЯ).
