Индуктивный датчик
ВБИ-М30-76С-1351-Л

Стандартное расстояние срабатывания

Сертификат соответствия ТР ТС 004/2011 | ТР ТС 020/2011

PDF, 0.03 MB

Паспорт серия ВБИ

PDF, 0.03 MB

Цена с НДС 20%

Отдел продаж

Телефон для связи

+7 (343) 379-53-60

Почта для связи

sale@sensor-com.ru

Описание

Характеристики

Маркировка

Аналоги

Доставка

Вопрос ответ

Документы

Датчик индуктивный СЕНСОР серия ВБИ-М30

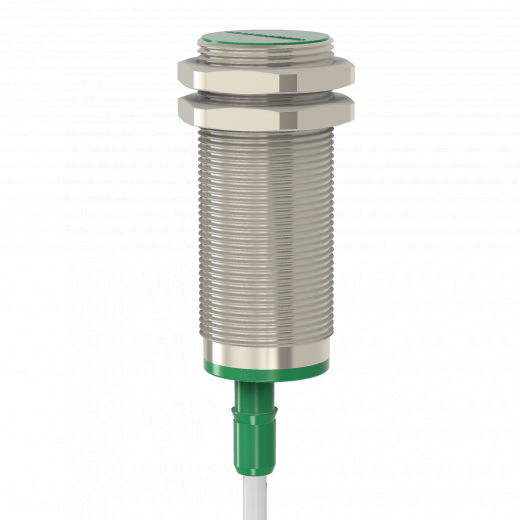

Индуктивный датчик ВБИ-М30-76С-1351-Л в цилиндрическом корпусе из никелированной латуни Ø30 мм, в общепромышленном исполнении.
Предназначен для надежного обнаружения металлических предметов бесконтактным способом.

Основное назначение

Применяются там, где требуется обнаружение равномерных движений - например в качестве бесконтактного переключателя (концевого индуктивного выключателя) для определения движущихся частей машин (станков), а также в качестве генератора импульсов и т.п.

Отличительные особенности

Штуцер для крепления дополнительной защиты кабеля;
Способ подключения кабель;
Монтажное исполнение утапливаемое;
Двухпроводная схема подключения.

Ключевые характеристики

Способен работать в широком диапазоне температур от -45…+80 °С;
Пылевлагонепроницаемость IP67;
Виброустойчивость (заливка компаундом);
Стандартное расстояние срабатывания 10 мм;
Рабочее напряжение 20-250 AC/DC;
Функция выхода НО;
Светодиодная индикация состояния.

Индуктивные датчики серии ВБИ сертифицированы и соответствует требованиям Технического регламента
"О безопасности низковольтного оборудования" ТР ТС 004/2011
"Электромагнитная совместимость технических средств" ТР ТС 020/2011

Технические характеристики

Наименование

ВБИ-М30-76С-1351-Л

Тип корпуса

цилиндрический с резьбой

Расстояние срабатывания Sn, мм

Размер корпуса

Ø 30 мм

Конструкция корпуса

Длинный корпус

Гарантированный интервал срабатывания, мм

0-8,1

Монтажное исполнение

Утапливаемое

Максимальный ток коммутационного элемента, мА

250

Обозначение резьбы

М30

Частота переключения, Гц

Падение напряжения, не более, В

Рабочее напряжение, В

20-250 AC/DC

Остаточный ток, менее, мА

Схема выхода

двухпроводной AC/DC

Индикация состояния

Светодиод, красный

Функция выхода

НО

Защита коммутационного элемента

Отсутствует

Вид подключения

Кабель

Материал активной поверхности

Полиамид

Материал корпуса

Латунь никелированная

Категория применения коммутационного элемента

DC13/АC14

Материал кабеля

ПВС

Особенности

Возможность крепления доп. защиты кабеля

Габаритный размер, мм

M30 x 1,5 / L = 99

Максимальная масса изделия, не более, кг

0,259 Кг

Степень защиты корпуса

IP67

Температура окружающей среды

-45…+80 °С

Индуктивный датчик серия ВБИ
Цилиндрический корпус
Стандартное расстояние срабатывания

ВБИ

TURCK:

BI10-M30-AZ3X

PEPPERL+FUCHS:

NBB10-30GM50-WS

OMRON:

E2E2-X10Y1-US

IFM Electronic:

II0011 - IIA2010-ABOA

SCHNEIDER ELECTRIC:

XS530B1MAL2

SIEMENS:

3RG40 14-0KB00

РОССИЯ:

ISB AF81A-11G-10-LZ

Способ получения товара

Самовывоз
Отгрузка товаров из наличия на складе производится на следующий рабочий день с момента зачисления денег на счет продавца.
Пункты самовывоза:

Свердловская обл., г. Екатеринбург, ул.Шефская, д.62
Время работы: 9.00 до 17.30
Свердловская обл., г. Екатеринбург, ул.Учителей, 44
Время работы: 9.00 до 16.00

При получении товара, у представителя юридического лица должна быть доверенность с печатью от компании-плательщика или сама печать.
Частные покупатели (физические лица) для получения товара должны предъявить паспорт.

Бесплатная доставка
Осуществляется почтой России в любой населенный пункт РФ до почтового отделения.

Доставка за счет покупателя
Транспортными компаниями: Деловые Линии, Экспресс-авто, СДЭК, КИТ, ПЭК, Байкал-Сервис, ЖелДорЭкспедиция.
Доставка до терминала транспортной компании в городе Екатеринбурге осуществляется бесплатно.

Доставка в ближнее зарубежье: Казахстан, Беларусь, Киргизия, Армения, осуществляется за счет покупателя.
Забор груза производится транспортной (курьерской компанией) по адресу г. Екатеринбург, ул. Шефская, 62.
Сумма доставки может включаться в цену продукции, при выставлении счета.

Так же заказчик может самостоятельно заказать транспортную компанию и оплатить ее услуги.

Подскажите, есть ли сертификат соответствия на вашу продукцию?

Вся продукция, выпускаемая компанией СЕНСОР имеет сертификаты соответствия ТР ТС ЕАЭС (Евразийский экономический союз):

ТР ТС 004/2011 – О безопасности низковольтного оборудования;
ТР ТС 020/2011 – Электромагнитная совместимость технических средств;
ТР ТС 012/2011 – О безопасности оборудования для работы во взрывоопасных средах.

В разработываемой нами конструкции рассматривается возможность применения датчиков бесконтактных индуктивных ВБИ. Материал, из которого изготовлен объект воздействия - сталь 08Х18Н10Т или 12Х18Н10Т. Возможна ли корректная работа данных датчиков с этими материалами и если да, то какой поправочный коэффициент надо использовать.

При работе индуктивных датчиков серии ВБИ с объектами воздействия из различных металлов и сплавов, расстояния срабатывания могут уменьшаться, для предварительных расчетов можно использовать следующие поправочные коэффициенты:
