ВБИ-М30-76С-1351-З

Индуктивный датчик положения

ВБИ-М30-76С-1351-З

Индуктивный датчик положения
Описание
Характеристики
Маркировка
Аналоги
Доставка
Вопрос ответ

Датчик индуктивный СЕНСОР серия ВБИ-М30

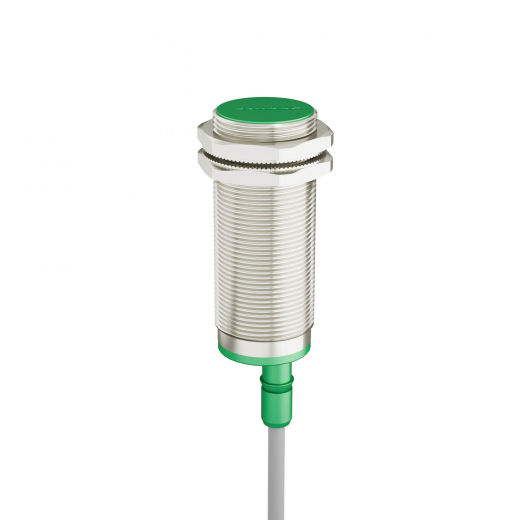

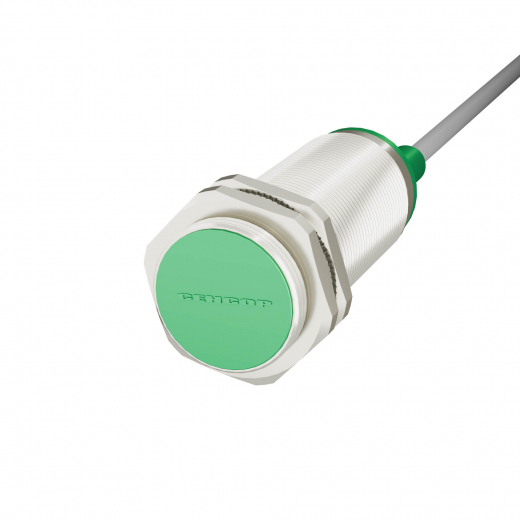

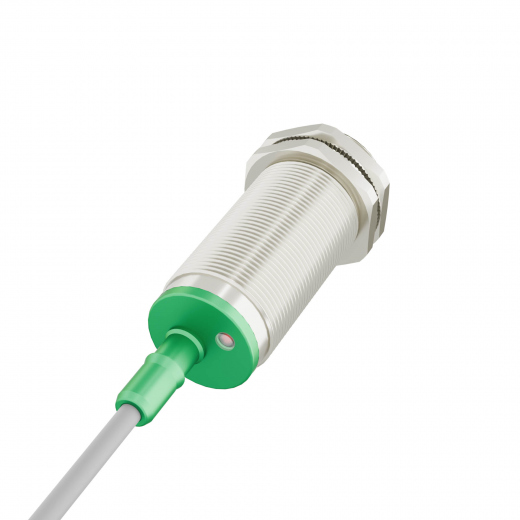

Индуктивный датчик ВБИ-М30-76С-1351-З в цилиндрическом корпусе из никелированной латуни Ø30 мм, в общепромышленном исполнении.
Предназначен для надежного обнаружения металлических предметов бесконтактным способом.

Основное назначение

Применяются там, где требуется обнаружение равномерных движений - например в качестве бесконтактного переключателя (концевого индуктивного выключателя) для определения движущихся частей машин (станков), а также в качестве генератора импульсов и т.п.

Отличительные особенности

  • Способ подключения кабель;
  • Штуцер для крепления дополнительной защиты кабеля;
  • Монтажное исполнение утапливаемое;
  • Двухпроводная схема подключения;
  • Бистабильная защита коммутационного элемента.

Ключевые характеристики

  • Способен работать в широком диапазоне температур от -45…+80 °С;
  • Пылевлагонепроницаемость IP67;
  • Виброустойчивость (заливка компаундом);
  • Стандартное расстояние срабатывания 10 мм;
  • Рабочее напряжение 20-250 AC/DC;
  • Функция выхода НО;
  • Светодиодная индикация состояния.
Индуктивные датчики серии ВБИ сертифицированы и соответствует требованиям Технического регламента
"О безопасности низковольтного оборудования" ТР ТС 004/2011
"Электромагнитная совместимость технических средств" ТР ТС 020/2011

Технические характеристики

Наименование
ВБИ-М30-76С-1351-З
Исполнение
Общепромышленное
Тип корпуса
цилиндрический с резьбой
Размер корпуса
Ø 30 мм
Обозначение резьбы
M30
Конструкция корпуса
Длинный корпус
Монтажное исполнение
Утапливаемое
Расстояние срабатывания Sn, мм
10
Гарантированный интервал срабатывания, мм
0-8,1
Рабочее напряжение, В
20-250 AC/DC
Схема выхода
двухпроводной AC/DC
Функция выхода
НО
Вид подключения
Кабель
Максимальный ток коммутационного элемента, мА
200
Частота переключения, Гц
10
Падение напряжения, не более, В
8
Остаточный ток, менее, мА
3
Индикация состояния
Светодиод, красный
Защита коммутационного элемента
Бистабильная
Материал корпуса
Латунь никелированная
Материал активной поверхности
Полиамид
Материал кабеля
ПВС
Категория применения коммутационного элемента
DC13/АC14
Особенности
Возможность крепления доп. защиты кабеля
Степень защиты корпуса
IP67
Температура окружающей среды
-45…+80 °С

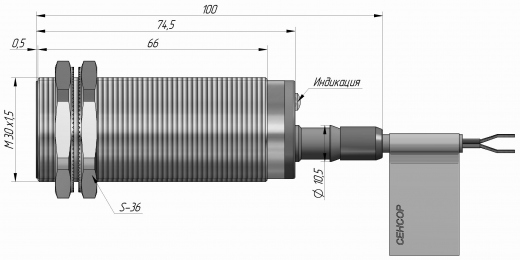

Габаритный размер, мм
M30 x 1,5 / L = 99
Максимальная масса изделия, не более, кг
0,259 Кг

Индуктивный датчик серия ВБИ
Цилиндрический корпус
Стандартное расстояние срабатывания

ВБИ
М
30
76
С
1
3
5
1
З
PEPPERL+FUCHS:
NBB10-30GM50-WS
OMRON:
E2E2-X10Y1-US
IFM Electronic:
II0011 - IIA2010-ABOA
AUTONICS:
PRL30-10AO
SCHNEIDER ELECTRIC:
XS1M30MA250
SIEMENS:
3RG40 14-0KB00
РОССИЯ:
ISB AF81A-11G-10-LZ
И26-NO-AC-Z
ISB AF81A-11G-10-LZ-C

Способ получения товара

Самовывоз
Отгрузка товаров из наличия на складе производится на следующий рабочий день с момента зачисления денег на счет продавца.
Пункты самовывоза:

  • Свердловская обл., г. Екатеринбург, ул.Шефская, д.62
    Время работы: 9.00 до 17.00
  • Свердловская обл., г. Екатеринбург, ул.Учителей, 44
    Время работы: 9.00 до 15.00

При получении товара, у представителя юридического лица должна быть доверенность с печатью от компании-плательщика или сама печать.
Частные покупатели (физические лица) для получения товара должны предъявить паспорт.

Бесплатная доставка
Осуществляется почтой России в любой населенный пункт РФ до почтового отделения.

Доставка за счет покупателя
Транспортными компаниями: Деловые Линии, Экспресс-авто, ПЭК, КИТ, Байкал-Сервис, ЖелДорЭкспедиция.
Доставка до терминала транспортной компании в городе Екатеринбурге осуществляется бесплатно.

Доставка в ближнее зарубежье: Казахстан, Беларусь, Киргизия, Армения, осуществляется за счет покупателя.
Забор груза производится транспортной (курьерской компанией) по адресу г. Екатеринбург, ул. Шефская, 62.
Сумма доставки может включаться в цену продукции, при выставлении счета.

Так же заказчик может самостоятельно заказать транспортную компанию и оплатить ее услуги.

Подскажите, есть ли сертификат соответствия на вашу продукцию?

Вся продукция, выпускаемая компанией СЕНСОР имеет сертификаты соответствия ТР ТС ЕАЭС (Евразийский экономический союз):

ТР ТС 004/2011 – О безопасности низковольтного оборудования;
ТР ТС 020/2011 – Электромагнитная совместимость технических средств;
ТР ТС 012/2011 – О безопасности оборудования для работы во взрывоопасных средах.

В разработываемой нами конструкции рассматривается возможность применения датчиков бесконтактных индуктивных ВБИ. Материал, из которого изготовлен объект воздействия - сталь 08Х18Н10Т или 12Х18Н10Т. Возможна ли корректная работа данных датчиков с этими материалами и если да, то какой поправочный коэффициент надо использовать.

При работе индуктивных датчиков серии ВБИ с объектами воздействия из различных металлов и сплавов, расстояния срабатывания могут уменьшаться, для предварительных расчетов можно использовать следующие поправочные коэффициенты:

  • нержавеющая сталь - 0,8;
  • латунь - 0,5;
  • алюминий - 0,5;
  • медь - 0,48.
