ВБО-М18-76ВР-5113-СА

Оптический диффузный датчик

Оптический датчик
ВБО-М18-76ВР-5113-СА

Оптический диффузный датчик
Описание
Характеристики
Маркировка
Аналоги
Доставка
Вопрос ответ

Датчик диффузного отражения СЕНСОР ВБО-М18

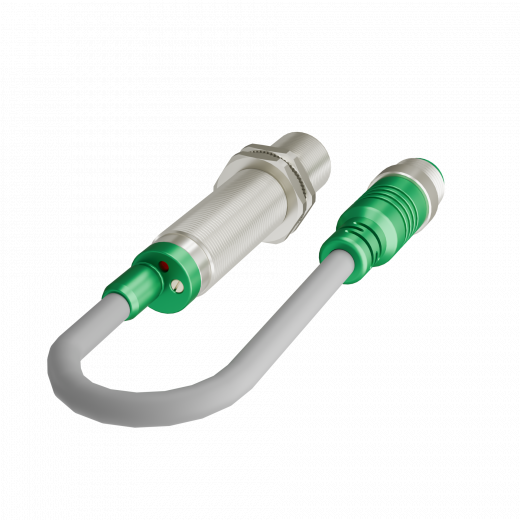

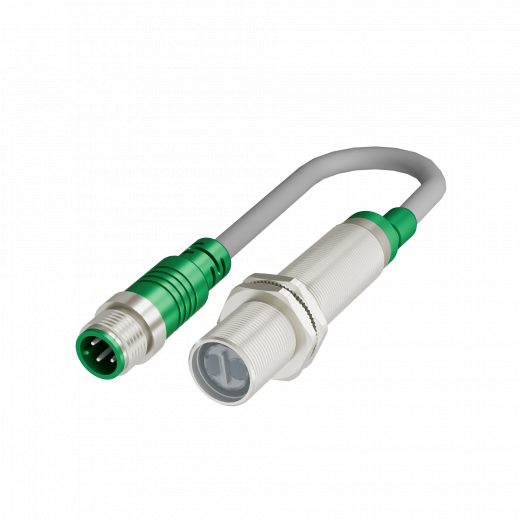

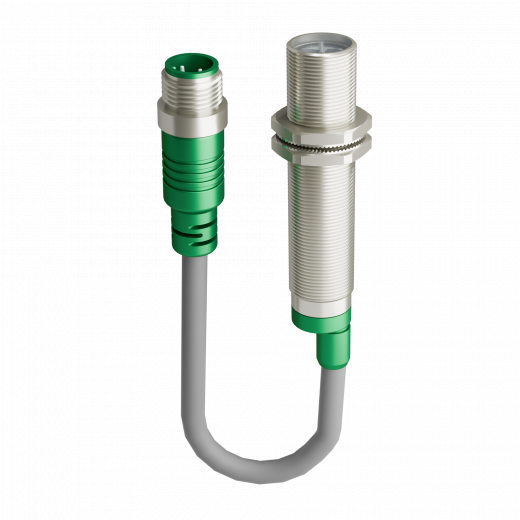

Оптический датчик ВБО-М18-76ВР-5113-СА в цилиндрическом корпусе из никелированной латуни Ø18 мм, в общепромышленном исполнении
предназначен для промышленной автоматизации производственных процессов.

Основное назначение

Применяются в пищевой, легкой и других отраслях промышленности.
Используются по всей технологической цепочке, но особенно часто на этапе дозировки, фасовки, счете и упаковки продукции.

Конструкция

Диффузный датчик (тип-D с отражением от объекта) содержит источник света и приемник в одном общем корпусе.
Линза источника света формирует световой луч, который с увеличением расстояния увеличивается в ширину и уменьшается в интенсивности.

Отличительные особенности

  • Направление оптической оси - прямое;
  • Тактовая защита коммутационного элемента обеспечивает высокую надежность оптического датчика в тяжелых условиях эксплуатации;
  • Регулировка чувствительности;
  • Способ подключения кабель с разъемом М12 х 1.

Ключевые характеристики

  • Зона чувствительности 10 - 400 мм;
  • Рабочее напряжение 10-30 В DC;
  • Схема выхода PNP;
  • Функция выхода НО/НЗ;
  • Светодиодная индикация состояния;
  • Виброустойчивость (заливка компаундом);
  • Пылевлагонепроницаемость IP67;
  • Способен работать в широком диапазоне температур от -25…+80 °С.
Оптические датчики ВБО сертифицированы и соответствует требованиям Технического регламента
"О безопасности низковольтного оборудования" ТР ТС 004/2011
"Электромагнитная совместимость технических средств" ТР ТС 020/2011

Технические характеристики

Наименование
ВБО-М18-76ВР-5113-СА
Тип
Диффузный (D - отражение от объекта)
Тип корпуса
Цилиндрический с резьбой
Материал корпуса
Латунь никелированная
Обозначение резьбы
M18 x 1
Направление оптической оси
Прямое
Температура окружающей среды
-25…+80 °С
Размер резьбы, мм
Ø 18 мм
Схема выхода
PNP
Зона чувствительности, мм
10 - 400
Функция выхода
НО/НЗ
Рабочее напряжение, В
10-30 DC
Вид подключения
Кабель с разъемом М12 х 1
Источник излучения
Светодиод
Вид излучения
Невидимый инфракрасный
Длина волны, нм
880
Длина кабеля, м
0,3
Максимальный ток коммутационного элемента, мА
500
Частота переключения, Гц
250
Остаточный ток, менее, мА
0,01
Падение напряжения, не более, В
2
Защита коммутационного элемента
Тактовая
Посторонняя засветка до, Лк
5000
Регулировка чувствительности
Потенциометр многооборотный
Категория применения коммутационного элемента
DC13
Индикация состояния
Светодиод, красный
Материал линз
ПММА
Степень защиты корпуса
IP67
Габаритный размер, мм
M18 x 1 / L = 95
Максимальная масса изделия, не более, кг
0,164 Кг

Диффузные датчики тип-D серия ВБО-М18
Прямое направление оптической оси

ВБО
М18
76
ВР
5
1
1
3
СА
BALLUFF:
BOS0049 - BOS 18M-PA-1PD-E5-C-S4
PEPPERL+FUCHS:
OBT200-18GM60-E5-V1
3RG7651-3CC00-PF
OMRON:
E3FA-DP22
E3FA-DP12
E3FA-DP25-F2
E3F1-DP22
E3FB-DP22
SICK:
VTE18-4P4240
GRTB18S-P2412V
VTE180-2P42482
GRTE18S-P2447
GRTB18S-P2417
IFM Electronic:
OGT200 - OGT-HPKG/US100
OGH200 - OGH-HPKG/US100
OGT-100 - OGT-HPKG/US
AUTONICS:
BRQM400-DDTA-C-P
SCHNEIDER ELECTRIC:
XUB5APANM12
XUB5APAWM12
DATALOGIC:
S51-MA-5-C01-PK
MICRO DETECTORS:
FARS/BP-1E
SS4/0P-1E
WENGLOR:
TF55PA3S172
HO08PA3
HD12PCT3S745
РОССИЯ:
OV AT45A-31P-400-LZS4
О01-NО-PNP-P

Способ получения товара

Самовывоз
Отгрузка товаров из наличия на складе производится на следующий рабочий день с момента зачисления денег на счет продавца.
Пункты самовывоза:

  • Свердловская обл., г. Екатеринбург, ул.Шефская, д.62
    Время работы: 9.00 до 17.00
  • Свердловская обл., г. Екатеринбург, ул.Учителей, 44
    Время работы: 9.00 до 15.00

При получении товара, у представителя юридического лица должна быть доверенность с печатью от компании-плательщика или сама печать.
Частные покупатели (физические лица) для получения товара должны предъявить паспорт.

Бесплатная доставка
Осуществляется почтой России в любой населенный пункт РФ до почтового отделения.

Доставка за счет покупателя
Транспортными компаниями: Деловые Линии, Экспресс-авто, ПЭК, КИТ, Байкал-Сервис, ЖелДорЭкспедиция.
Доставка до терминала транспортной компании в городе Екатеринбурге осуществляется бесплатно.

Доставка в ближнее зарубежье: Казахстан, Беларусь, Киргизия, Армения, осуществляется за счет покупателя.
Забор груза производится транспортной (курьерской компанией) по адресу г. Екатеринбург, ул. Шефская, 62.
Сумма доставки может включаться в цену продукции, при выставлении счета.

Так же заказчик может самостоятельно заказать транспортную компанию и оплатить ее услуги.

Каким датчиком можно увидеть прозрачный полипропилен толщиной 0,3 мм?

С обнаружением прозрачных объектов отлично справляется диффузный оптический датчик серии ВБО тип – D (отражение от объекта).

Подскажите, есть ли сертификат соответствия на вашу продукцию?

Вся продукция, выпускаемая компанией СЕНСОР имеет сертификаты соответствия ТР ТС ЕАЭС (Евразийский экономический союз):

ТР ТС 004/2011 – О безопасности низковольтного оборудования;
ТР ТС 020/2011 – Электромагнитная совместимость технических средств;
ТР ТС 012/2011 – О безопасности оборудования для работы во взрывоопасных средах.
