ВБО-М18-76ВР-7113-СА

Рефлекторный
Тип - R (отражение от светоотражателя)

Оптический датчик
ВБО-М18-76ВР-7113-СА

Рефлекторный
Тип - R (отражение от светоотражателя)
Описание
Характеристики
Маркировка
Аналоги
Доставка
Вопрос ответ
Инструкции/Видео

Датчик оптический рефлекторный СЕНСОР ВБО-М18

Оптический датчик ВБО-М18-76ВР-7113-СА в цилиндрическом корпусе из никелированной латуни Ø18 мм, в общепромышленном исполнении
предназначен для промышленной автоматизации производственных процессов.

Основное назначение

Применяется в пищевой, легкой и других отраслях промышленности.
Используется по всей технологической цепочке, но особенно часто на этапе дозировки, фасовки, счете и упаковки продукции.

Конструкция

Рефлекторный датчик (тип-R с отражением от световозвращателя/рефлектора) содержат источник света и приемник в одном общем корпусе.
Cвет от излучателя отражается обратно в приемник с помощью отражателя, установленного на противоположной стороне.

Отличительные особенности

  • Направление оптической оси - прямое;
  • Тактовая защита коммутационного элемента обеспечивает высокую надежность оптического датчика в тяжелых условиях эксплуатации;
  • Регулировка чувствительности;
  • Способ подключения кабель с разъемом М12 х 1.

Ключевые характеристики

  • Зона чувствительности 0,05 - 2 м;
  • Рабочее напряжение 10-30 В DC;
  • Схема выхода PNP;
  • Функция выхода НО/НЗ;
  • Светодиодная индикация состояния;
  • Виброустойчивость (заливка компаундом);
  • Пылевлагонепроницаемость IP67;
  • Способен работать в широком диапазоне температур от -25…+80 °С.
Оптические датчики ВБО сертифицированы и соответствует требованиям Технического регламента
"О безопасности низковольтного оборудования" ТР ТС 004/2011
"Электромагнитная совместимость технических средств" ТР ТС 020/2011

Технические характеристики

Наименование
ВБО-М18-76ВР-7113-СА
Тип
Рефлекторный (R - с отражением от световозвращателя/рефлектора)
Тип корпуса
Цилиндрический с резьбой
Материал корпуса
Латунь никелированная
Направление оптической оси
Прямое
Температура окружающей среды
-25…+80 °С
Обозначение резьбы
M18 x 1
Схема выхода
PNP
Размер резьбы
Ø 18 мм
Зона чувствительности, м
0,05 - 2
Функция выхода
НО/НЗ
Рабочее напряжение, В
10-30 DC
Вид подключения
Кабель с разъемом М12 х 1
Источник излучения
Светодиод
Вид излучения
Невидимый инфракрасный
Длина волны, нм
880
Длина кабеля, м
0,3
Максимальный ток коммутационного элемента, мА
500
Частота переключения, Гц
250
Остаточный ток, менее, мА
0,01
Падение напряжения, не более, В
2
Защита коммутационного элемента
Тактовая
Посторонняя засветка, Лк
5000
Регулировка чувствительности
Потенциометр многооборотный
Индикация состояния
Светодиод, красный
Материал линз
ПММА
Категория применения коммутационного элемента
DC13
Степень защиты корпуса
IP67
Габаритный размер, мм
M18 x 1 / L = 97
Максимальная масса изделия, не более, кг
0,164 Кг
Комплектация
Световозвращатель (рефлектор) входит в комплект поставки

Рефлекторные датчики тип-R серия ВБО-М18
Прямое направление оптической оси

ВБО
М18
76
ВР
7
1
1
3
СА
BALLUFF:
BOS00JT - BOS 18KF-PA-1LQP-S4-C
IFM Electronic:
OGP100 - OGP-DPKG/US
DATALOGIC:
S51-MR-5-B01-PK
MICRO DETECTORS:
DMP/0P-1H
РОССИЯ:
OX AC42A-31P-1500-LZS4
OC09-NO-PNP-Р

Способ получения товара

Самовывоз
Отгрузка товаров из наличия на складе производится на следующий рабочий день с момента зачисления денег на счет продавца.
Пункты самовывоза:

  • Свердловская обл., г. Екатеринбург, ул.Шефская, д.62
    Время работы: 9.00 до 17.30
  • Свердловская обл., г. Екатеринбург, ул.Учителей, 44
    Время работы: 9.00 до 18.00

При получении товара, у представителя юридического лица должна быть доверенность с печатью от компании-плательщика или сама печать.
Частные покупатели (физические лица) для получения товара должны предъявить паспорт.

Бесплатная доставка
Осуществляется почтой России в любой населенный пункт РФ до почтового отделения.

Доставка за счет покупателя
Транспортными компаниями: Деловые Линии, Экспресс-авто, СДЭК, КИТ, ПЭК, Байкал-Сервис, ЖелДорЭкспедиция.
Доставка до терминала транспортной компании в городе Екатеринбурге осуществляется бесплатно.

Доставка в ближнее зарубежье: Казахстан, Беларусь, Киргизия, Армения, осуществляется за счет покупателя.
Забор груза производится транспортной (курьерской компанией) по адресу г. Екатеринбург, ул. Шефская, 62.
Сумма доставки может включаться в цену продукции, при выставлении счета.

Так же заказчик может самостоятельно заказать транспортную компанию и оплатить ее услуги.

Подскажите, есть ли сертификат соответствия на вашу продукцию?

Вся продукция, выпускаемая компанией СЕНСОР имеет сертификаты соответствия ТР ТС ЕАЭС (Евразийский экономический союз):

ТР ТС 004/2011 – О безопасности низковольтного оборудования;
ТР ТС 020/2011 – Электромагнитная совместимость технических средств;
ТР ТС 012/2011 – О безопасности оборудования для работы во взрывоопасных средах.

Оптические датчики СЕНСОР

серия ВБО

С этим товаром покупают

В наличии
Тип разъема: Розетка

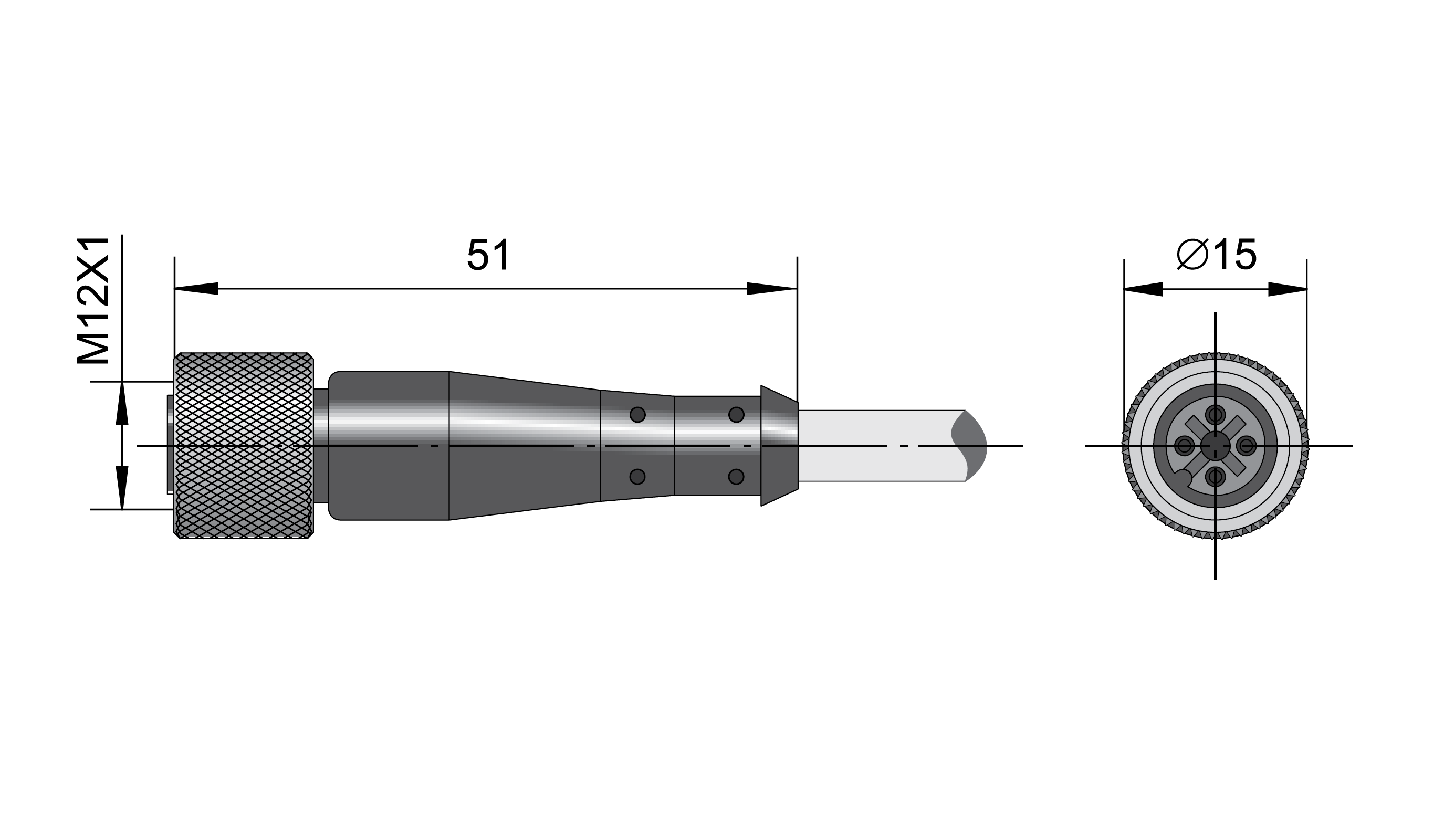

Тип корпуса: Прямой
Покрытие контакта: Серебро
Длина кабеля, м: 2
Сечение кабеля, мм: 4 х 0,35
Наружный диаметр кабеля, мм: 5,6
Применяемость: Для 4-х проводных датчиков DC выход «НО/НЗ»
1 872 ₽
В наличии
Тип разъема: Розетка

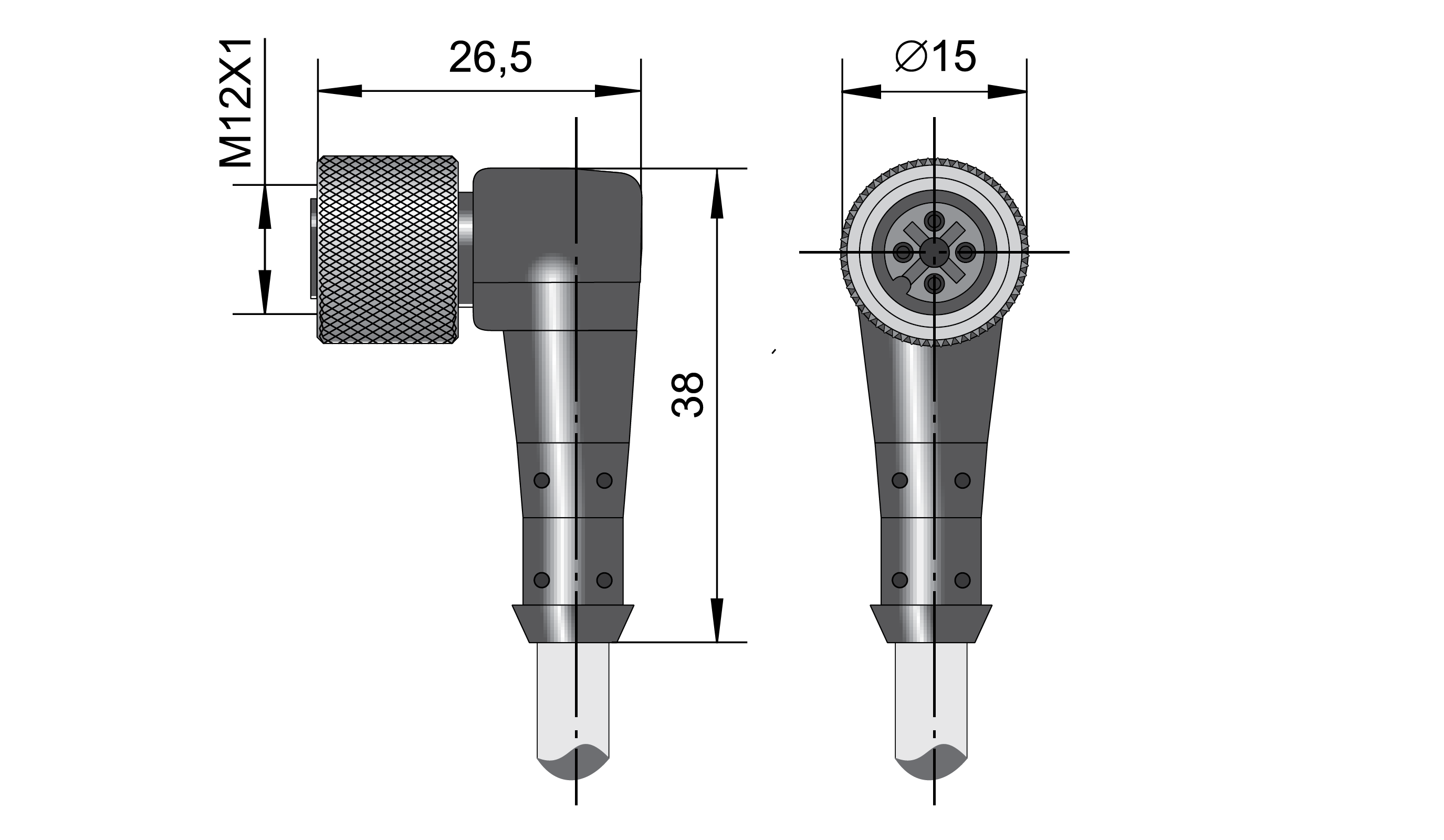

Тип корпуса: Угловой
