ВБУ-М30-100У-4111-СА

Ультразвуковой датчик

ВБУ-М30-100У-4111-СА

Ультразвуковой датчик
Описание
Характеристики
Маркировка
Аналоги
Доставка
Вопрос ответ

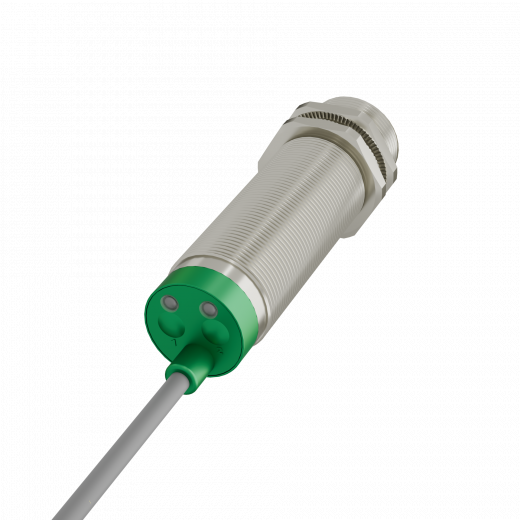

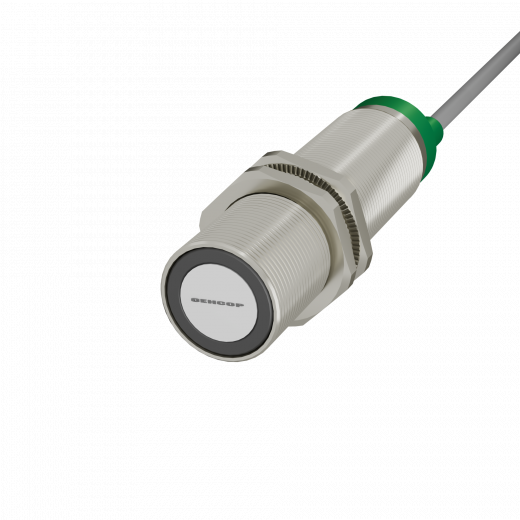

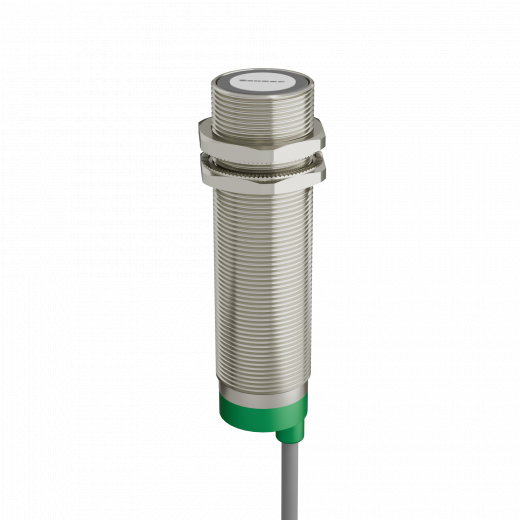

Датчик ультразвуковой СЕНСОР серия ВБУ-М30

Ультразвуковой датчик с дискретным выходом ВБУ-М30-100У-4111-СА в цилиндрическом корпусе из никелированной латуни Ø30 мм, в общепромышленном исполнении.
Предназначен для определения наличия объектов в контролируемой зоне. Способен обнаруживать как стационарные, так и движущиеся объекты.

Область применения

Ультразвуковые датчики с дискретным выходом находят широкое применение в автоматизации производственных процессов на предприятиях химической, машиностроительной, металлургической, пищевой и других отраслях промышленности.
Датчик серии ВБУ-М30 гарантирует стабильное обнаружение с высокой точностью в тяжелых условиях тумана, запыленности, задымленности и т.п.

Ключевые характеристики

  • Зона чувствительности 200-1000 мм;
  • Рабочее напряжение 10-30 В DC;
  • Пылевлагонепроницаемость IP65;
  • Виброустойчивость (заливка компаундом);
  • Схема выхода PNP;
  • Функция выхода НО;
  • Светодиодная индикация состояния.

Отличительные особенности

  • Способ подключения кабель;
  • Способен работать в широком диапазоне температур от -25…+60 °С;
  • Тактовая защита коммутационного элемента и регулировка чувствительности обеспечивает высокую надежность ультразвукового датчика в тяжелых условиях эксплуатации.
Ультразвуковые датчики серии ВБУ сертифицированы и соответствует требованиям Технического регламента
"О безопасности низковольтного оборудования" ТР ТС 004/2011
"Электромагнитная совместимость технических средств" ТР ТС 020/2011

Технические характеристики

Наименование
ВБУ-М30-100У-4111-СА
Тип корпуса
Цилиндрический с резьбой
Размер корпуса
Ø 30 мм
Зона чувствительности, мм
200-1000
Программируемая зона чувствительности с учетом гистерезиса, мм
205-995
Минимальное значение между дальней и ближней границей, мм
15
Слепая зона, мм
200
Частота пьезоизлучателя, кГц
200
Функция выхода
НО
Рабочее напряжение, В
10-30 DC
Схема подключения
PNP
Частота переключения, Гц
10
Максимальный ток коммутационного элемента, мА
200
Индикация состояния
Светодиод, красный
Защита коммутационного элемента
Тактовая
Падение напряжения, не более, В
2
Собственный ток потребления, менее, мА
100
Вид подключения
Кабель
Материал корпуса
Латунь никелированная
Материал кабеля
ПВС
Длина кабеля, м
2
Категория применения коммутационного элемента
DC13
Степень защиты корпуса
IP65
Температура окружающей среды
-25…+60 °С

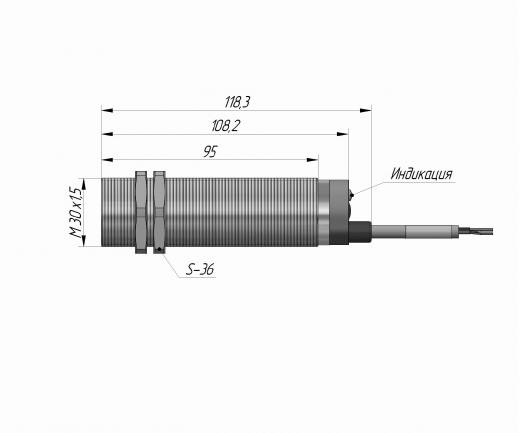

Габаритный размер, мм
M30 x 1,5 / L = 112
Максимальная масса изделия
0,3 Кг

Ультразвуковые датчики с аналоговым и дискретным выходами ВБУ ДПУ

ВБУ
М
30
100
У
4
1
1
1
СА
PEPPERL+FUCHS:
3RG6012-3ACQ0-PF

Способ получения товара

Самовывоз
Отгрузка товаров из наличия на складе производится на следующий рабочий день с момента зачисления денег на счет продавца.
Пункты самовывоза:

  • Свердловская обл., г. Екатеринбург, ул.Шефская, д.62
    Время работы: 9.00 до 17.00
  • Свердловская обл., г. Екатеринбург, ул.Учителей, 44
    Время работы: 9.00 до 15.00

При получении товара, у представителя юридического лица должна быть доверенность с печатью от компании-плательщика или сама печать.
Частные покупатели (физические лица) для получения товара должны предъявить паспорт.

Бесплатная доставка
Осуществляется почтой России в любой населенный пункт РФ до почтового отделения.

Доставка за счет покупателя
Транспортными компаниями: Деловые Линии, Экспресс-авто, ПЭК, КИТ, Байкал-Сервис, ЖелДорЭкспедиция.
Доставка до терминала транспортной компании в городе Екатеринбурге осуществляется бесплатно.

Доставка в ближнее зарубежье: Казахстан, Беларусь, Киргизия, Армения, осуществляется за счет покупателя.
Забор груза производится транспортной (курьерской компанией) по адресу г. Екатеринбург, ул. Шефская, 62.
Сумма доставки может включаться в цену продукции, при выставлении счета.

Так же заказчик может самостоятельно заказать транспортную компанию и оплатить ее услуги.

Подскажите, есть ли сертификат соответствия на вашу продукцию?

Вся продукция, выпускаемая компанией СЕНСОР имеет сертификаты соответствия ТР ТС ЕАЭС (Евразийский экономический союз):

ТР ТС 004/2011 – О безопасности низковольтного оборудования;
ТР ТС 020/2011 – Электромагнитная совместимость технических средств;
ТР ТС 012/2011 – О безопасности оборудования для работы во взрывоопасных средах.

Хотим применить ультразвуковой датчик для обнаружения препятствия при движении передаточной телеги (напольная, рельсовая), но в паспорте есть ограничения по объекту воздействия - 100х100 мм или неровная поверхность. Попадает ли человек в спецодежде под это ограничение?

Для применения ультразвукового датчика серии ДПУ или ВБУ в качестве обнаружения предметов, необходимо учитывать следующие требования:

Поверхность объекта воздействия должна быть ровной, плотной и обладать достаточной твердостью, чтобы иметь хорошую отражающую способность ультразвуковой волны.

Человек в данном случае не подходит в качестве объекта воздействия для ультразвукового датчика.
