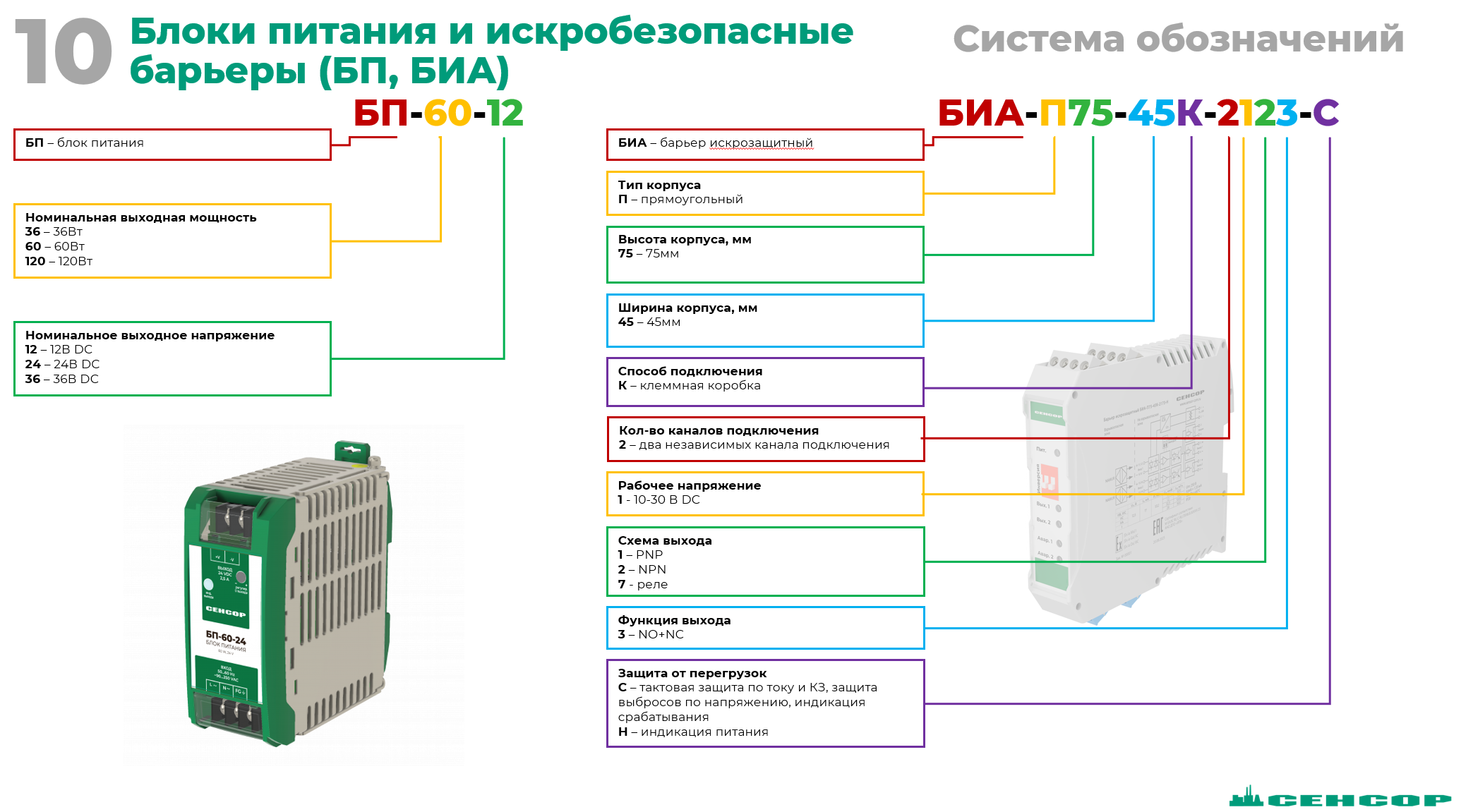

Расшифровка маркировки БИА и БП

Расшифруем маркировку на примере блока питания БП-60-12.

Пример: БП-60-12

Тип прибора БП  — блок питания

Номинальная выходная мощность

 36  — 36Вт

 60  — 60Вт

 120  — 120Вт

Номинальное выходное напряжение

 12  — 12В DC

 24  — 24В DC

 36  — 36В DC

Расшифруем маркировку на примере искробезопасного барьера БИА-П75-45К-2123-С.

Пример: БИА-П75-45К-2123-С

Тип прибора БИА  — барьер искрозащитный

Тип корпуса

 П  — прямоугольный

Высота корпуса, мм

 75

Ширина корпуса, мм



 45


Способ подключения

 К  — клеммная коробка

Кол-во каналов подключения


 2  — два независимых канала подключения

Рабочее напряжение

 1   — 10-30 В DC

Схема выхода



 1  — PNP

 2  — NPN

 7   — реле

Функция выхода

 3  — NO+NC

Защита от перегрузок


 С  — тактовая защита по току и КЗ, защита выбросов по напряжению, индикация срабатывания

 Н  — индикация питания
