Расшифровка маркировки ДОГ и ДОГ-ТК

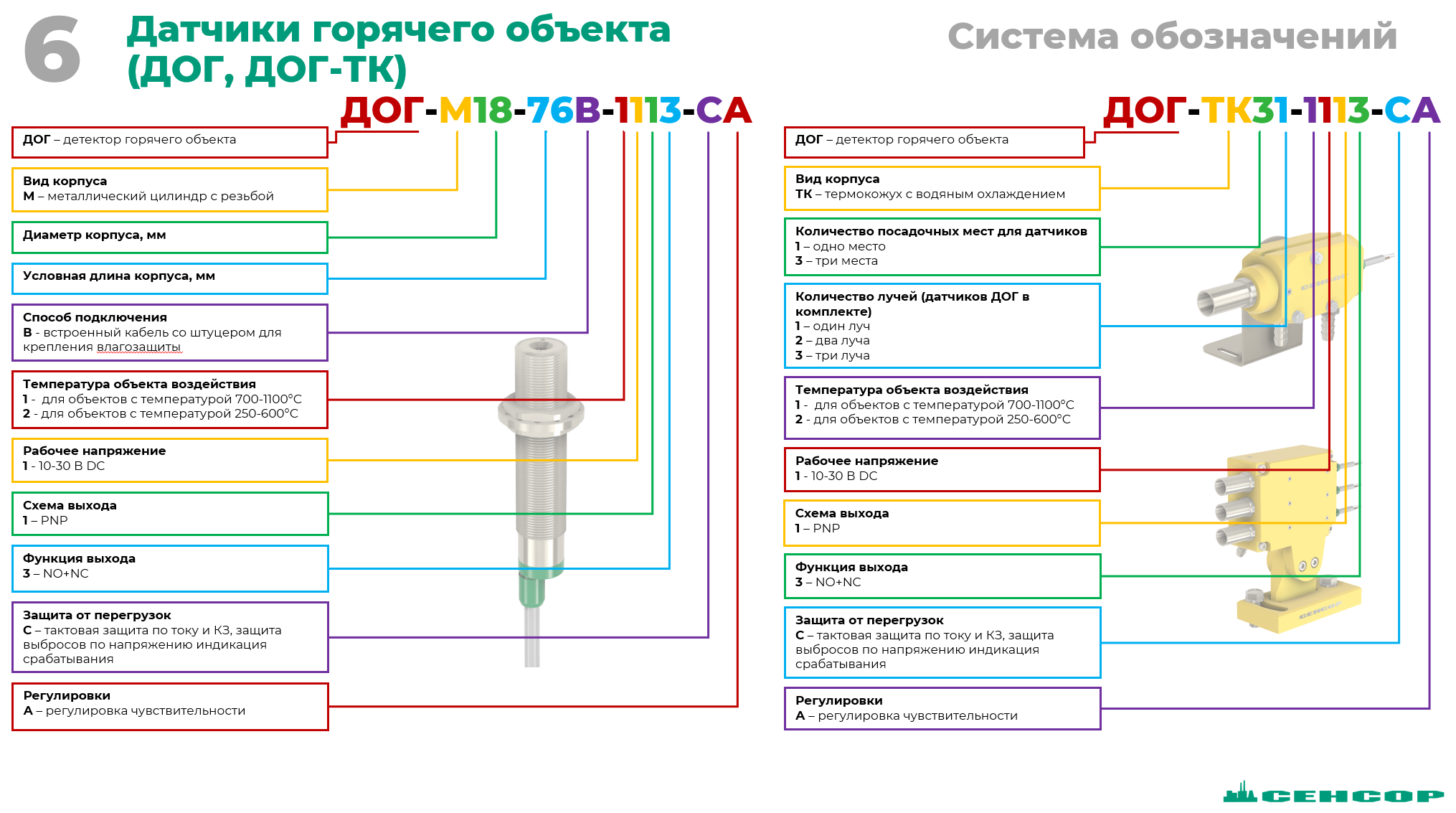

Расшифруем маркировку на примере датчика ДОГ-М18-76В-1113-СА.

Пример: ДОГ-М18-76В-1113-СА

Тип прибора

 ДОГ  — детектор горячего объекта

Вид корпуса

 М   — металлический цилиндр с резьбой

Диаметр корпуса, мм

 18

Условная длина корпуса, мм

 76

Способ подключения

 В  — встроенный кабель с дополнительной герметизацией

Температура объекта воздействия


 1  — для объектов с температурой 700-1100°С

 2  — для объектов с температурой 250-600°С

Рабочее напряжение

 1  — 10-30 В DC

Схема выхода

 1  — PNP

Функция выхода

 3  — NO+NC

Защита от перегрузок

 С  — тактовая защита по току и КЗ, защита выбросов по напряжению, индикация срабатывания

Регулировки

 А  — регулировка чувствительности

Расшифруем маркировку на примере датчика ДОГ-ТК31-1113-СА.

Пример: ДОГ-ТК31-1113-СА

Тип прибора

 ДОГ  — детектор горячего объекта

Вид корпуса

 ТК  — термокожух с водяным охлаждением

Количество посадочных мест для датчиков

 1  — одно место

 3  — три места

Количество лучей (датчиков ДОГ в комплекте)


 1  — один луч

 2  — два луча

 3  — три луча

Температура объекта воздействия


 1  —  для объектов с температурой 700-1100°С

 2  — для объектов с температурой 250-600°С

Рабочее напряжение

 1  — 10-30 В DC

Схема выхода

 1  — PNP

Функция выхода

 3  — NO+NC

Защита от перегрузок

 С  — тактовая защита по току и КЗ, защита выбросов по напряжению, индикация срабатывания

Регулировки

 А  — регулировка чувствительности
