Разъем М12

Разъем блочный Б14-12ФВ
Разъем блочный Б14-12ФВ
Разъем блочный Б14-12ФВ
Б14-12ФВ
Разъем блочный Б14-12ФВ
Разъем блочный
Б14-12ФВ
В наличии
Монтажное исполнение: Фронтальное
Длина кабеля, м : 0,5
Тип разъема: Вилка
Количество контактов: 4
4 282.20 ₽
Цена с НДС 22%
Разъем блочный Б14-12ФР
Разъем блочный Б14-12ФР
Разъем блочный Б14-12ФР
Б14-12ФР
Разъем блочный Б14-12ФР
Разъем блочный
Б14-12ФР
В наличии
Монтажное исполнение: Фронтальное
Длина кабеля, м : 0,5
Тип разъема: Розетка
Количество контактов: 4
4 282.20 ₽
Цена с НДС 22%
Разъем блочный Б15-12ФВ
Разъем блочный Б15-12ФВ
Разъем блочный Б15-12ФВ
Б14-12ФВ
Разъем блочный Б15
Разъем блочный
Б15-12ФВ
В наличии
Монтажное исполнение: Фронтальное
Длина кабеля, м : 0,5
Тип разъема: Вилка
Количество контактов: 5
4 282.20 ₽
Цена с НДС 22%
Разъем блочный Б15-12ФР
Разъем блочный Б15-12ФР
Разъем блочный Б15-12ФР
Б14-12ФР
Разъем блочный Б15
Разъем блочный
Б15-12ФР
В наличии
Монтажное исполнение: Фронтальное
Длина кабеля, м : 0,5
Тип разъема: Розетка
Количество контактов: 5
4 282.20 ₽
Цена с НДС 22%
Соединительный кабель К14-12ПВ-12ПР-0,3
Соединительный кабель К14-12ПВ-12ПР-0,3
К14-12ПВ-12ПР
Вилка
Розетка М12
Соединительный кабель
К14-12ПВ-12ПР-0,3
В наличии
Материал оболочки кабеля: PVC-ХЛ
Длина кабеля, м : 0,3
Тип разъема: Прямая вилка/Прямая розетка
Количество контактов: 4
4 340.76 ₽
Цена с НДС 22%
Соединительный кабель К14-12ПВ-12ПР-2
Соединительный кабель К14-12ПВ-12ПР-2
К14-12ПВ-12ПР
Вилка М12
Розетка М12
Соединительный кабель
К14-12ПВ-12ПР-2
В наличии
Материал оболочки кабеля: PVC-ХЛ
Длина кабеля, м : 2
Тип разъема: Прямая вилка/Прямая розетка
Количество контактов: 4
4 880.00 ₽
Цена с НДС 22%
Соединительный кабель К14-12ПВ-12ПР-5
Соединительный кабель К14-12ПВ-12ПР-5
К14-12ПВ-12ПР
Вилка М12
Розетка М12
Соединительный кабель
К14-12ПВ-12ПР-5
В наличии
Материал оболочки кабеля: PVC-ХЛ
Длина кабеля, м : 5
Тип разъема: Прямая вилка/Прямая розетка
Количество контактов: 4
5 941.40 ₽
Цена с НДС 22%
Соединительный кабель К14-12ПВ-12ПР-7
Соединительный кабель К14-12ПВ-12ПР-7
К14-12ПВ-12ПР
Вилка М12
Розетка М12
Соединительный кабель
К14-12ПВ-12ПР-7
В наличии
Материал оболочки кабеля: PVC-ХЛ
Длина кабеля, м : 7
Тип разъема: Прямая вилка/Прямая розетка
Количество контактов: 4
6 649.00 ₽
Цена с НДС 22%
Соединительный кабель К14-12ПВ-12УР-0,3
Соединительный кабель К14-12ПВ-12УР-0,3
К14-12ПВ-12УР
Вилка М12
Розетка М12
Соединительный кабель
К14-12ПВ-12УР-0,3
В наличии
Материал оболочки кабеля: PVC-ХЛ
Длина кабеля, м : 0,3
Тип разъема: Прямая вилка/Угловая розетка
Количество контактов: 4
4 462.76 ₽
Цена с НДС 22%
Соединительный кабель К14-12ПВ-12УР-10
Соединительный кабель К14-12ПВ-12УР-10
К14-12ПВ-12УР
Вилка М12
Розетка М12
Соединительный кабель
К14-12ПВ-12УР-10
В наличии
Материал оболочки кабеля: PVC-ХЛ
Длина кабеля, м : 10
Тип разъема: Прямая вилка/Угловая розетка
Количество контактов: 4
7 539.60 ₽
Цена с НДС 22%
Соединительный кабель К14-12ПВ-12УР-2
Соединительный кабель К14-12ПВ-12УР-2
К14-12ПВ-12УР
Вилка М12
Розетка М12
Соединительный кабель
К14-12ПВ-12УР-2
В наличии
Материал оболочки кабеля: PVC-ХЛ
Длина кабеля, м : 2
Тип разъема: Прямая вилка/Угловая розетка
Количество контактов: 4
5 002.00 ₽
Цена с НДС 22%
Соединительный кабель К14-12ПВ-12УР-7
Соединительный кабель К14-12ПВ-12УР-7
К14-12ПВ-12УР
Вилка М12
Розетка М12
Соединительный кабель
К14-12ПВ-12УР-7
В наличии
Материал оболочки кабеля: PVC-ХЛ
Длина кабеля, м : 7
Тип разъема: Прямая вилка/Угловая розетка
Количество контактов: 4
6 588.00 ₽
Цена с НДС 22%

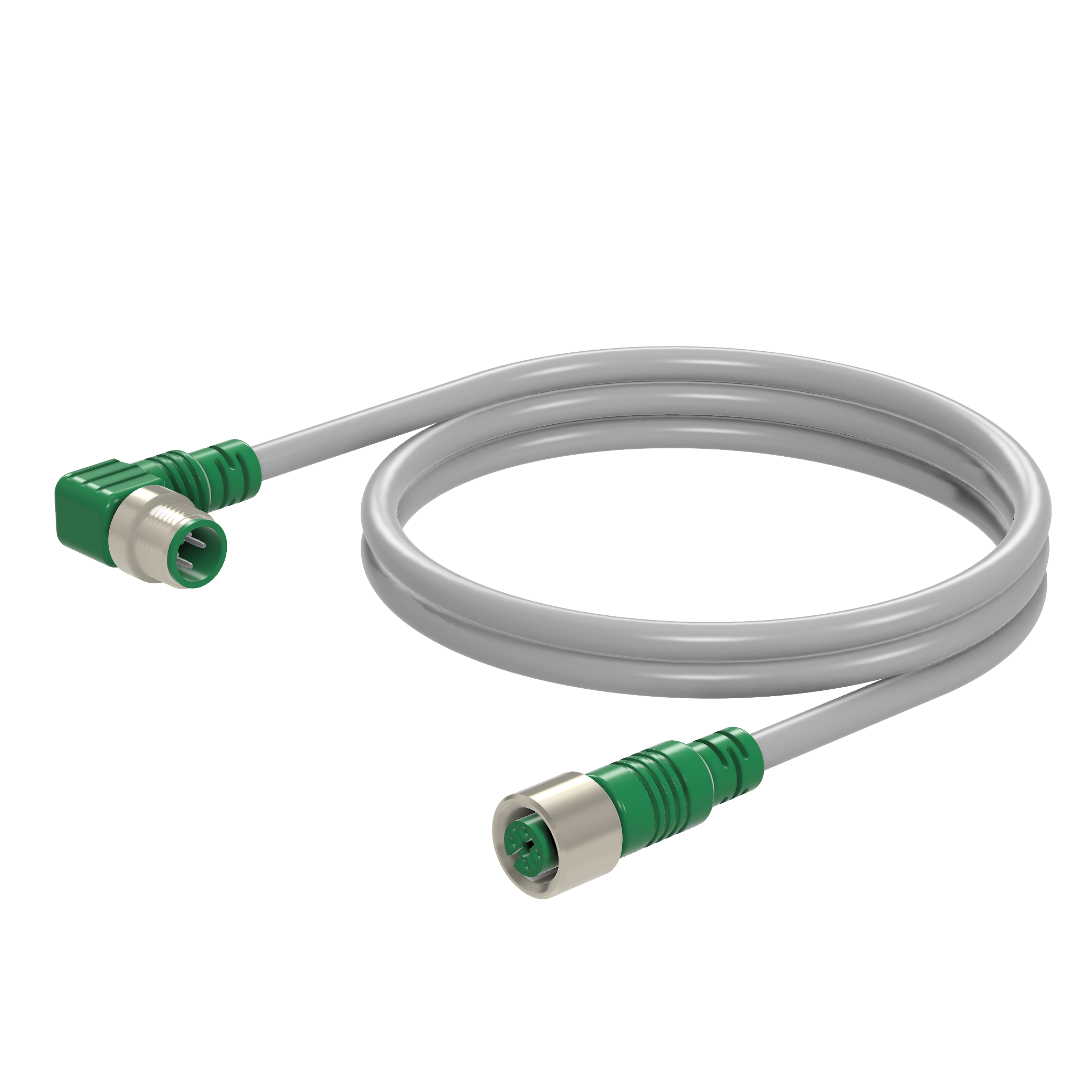

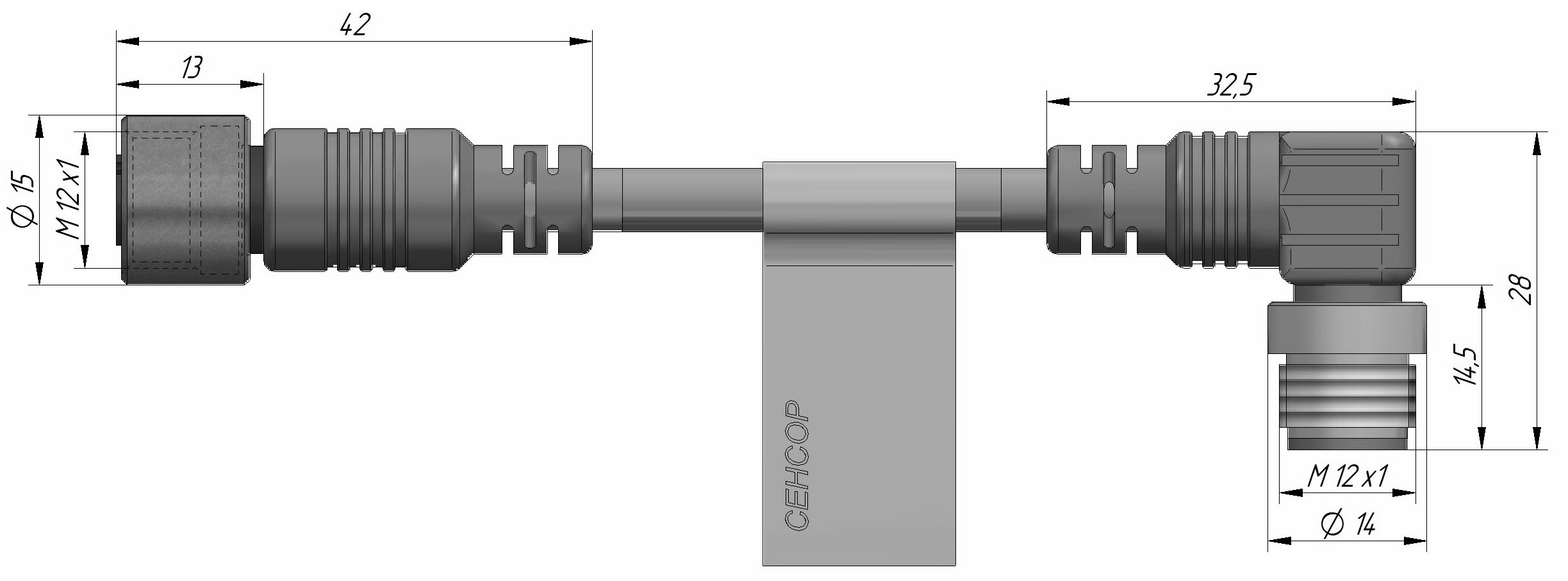

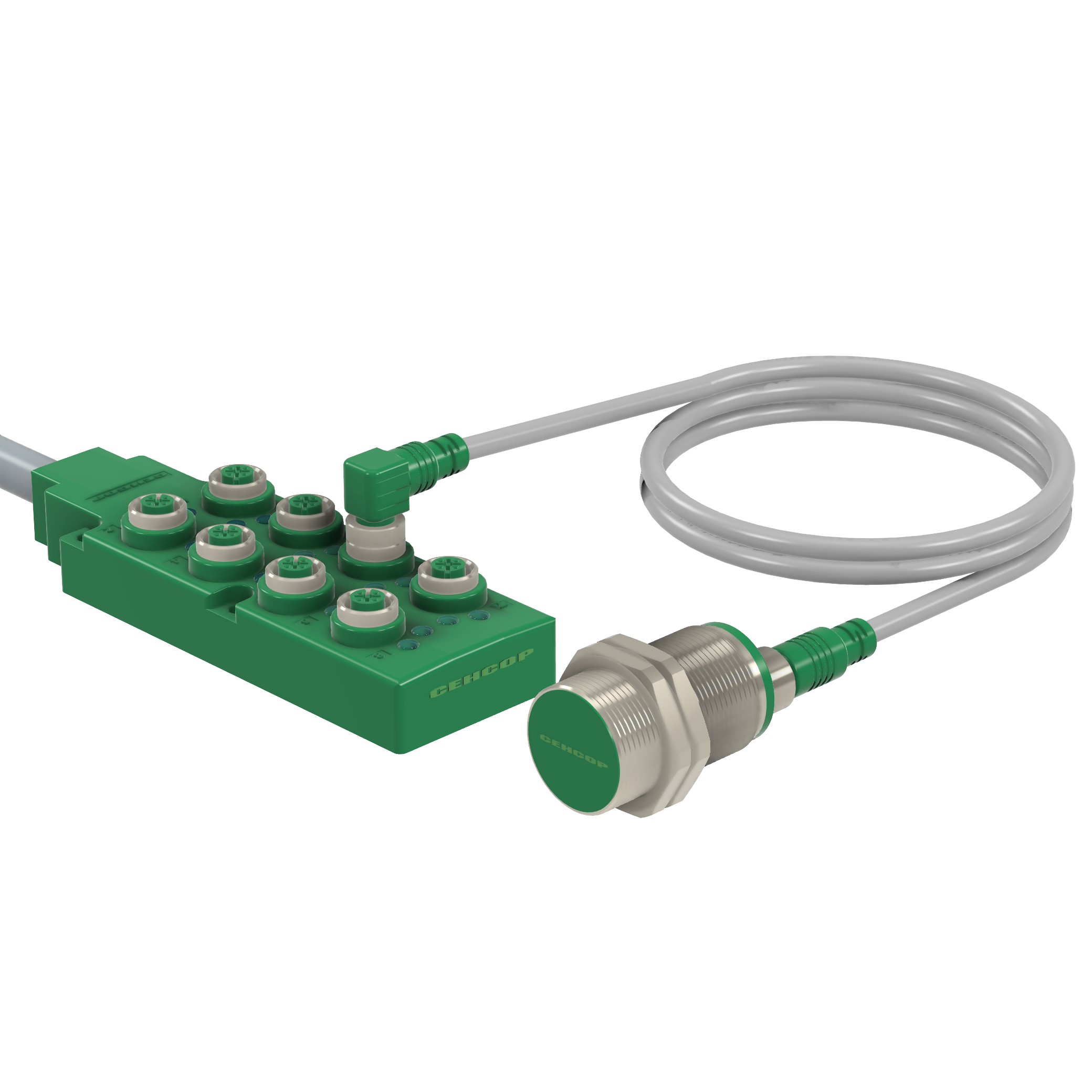

Соединительный кабель К14-12УВ-12ПР-5
Соединительный кабель К14-12УВ-12ПР-5
К14-12УВ-12ПР
Вилка М12
Розетка М12
Соединительный кабель
К14-12УВ-12ПР-5
В наличии
Материал оболочки кабеля: PVC-ХЛ
Длина кабеля, м : 5
Тип разъема: Угловая вилка/Прямая розетка
Количество контактов: 4
5 953.60 ₽
Цена с НДС 22%

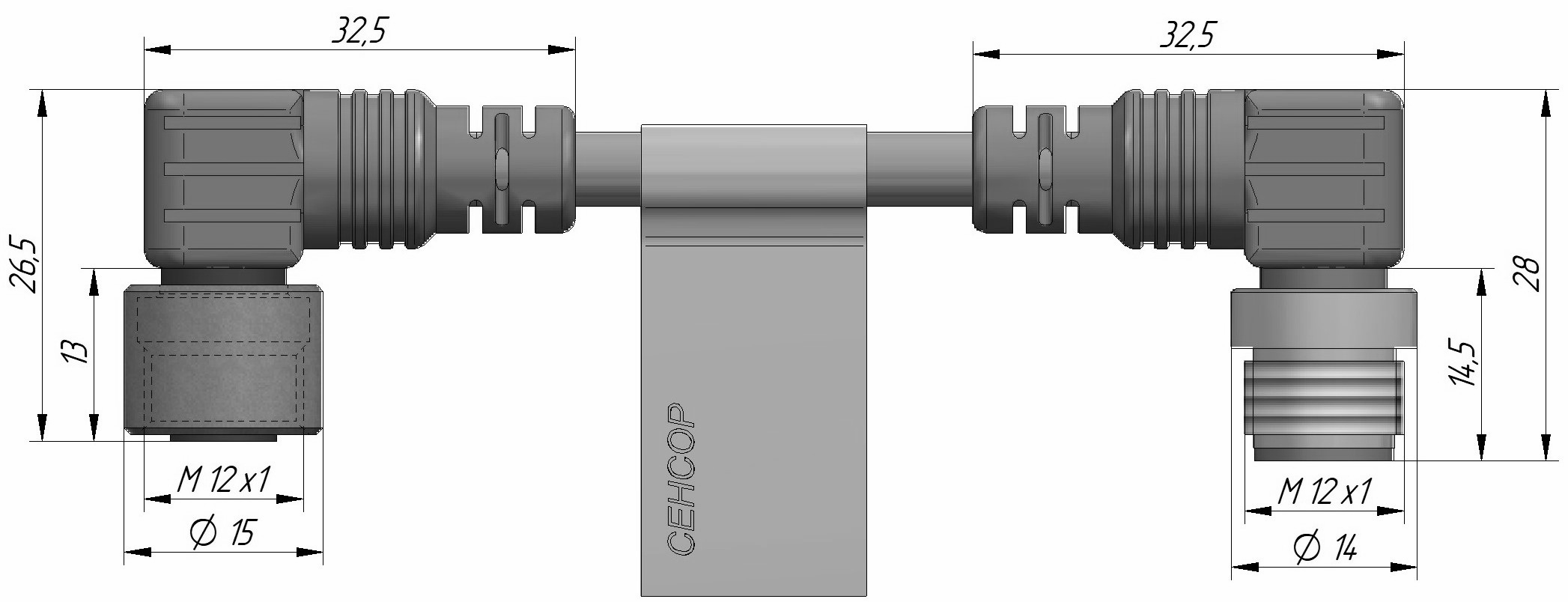

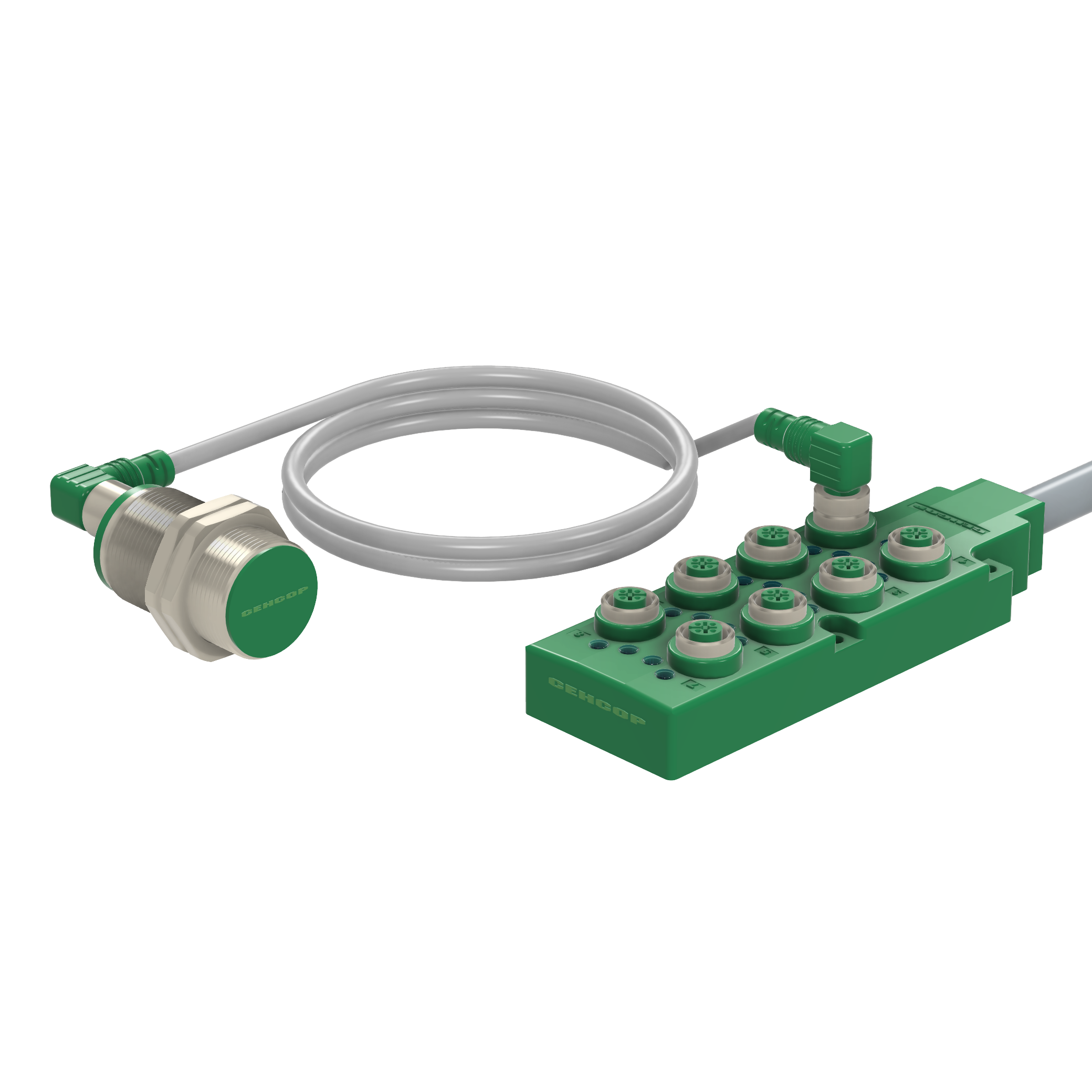

Соединительный кабель К14-12УВ-12УР-10
Соединительный кабель К14-12УВ-12УР-10
К14-12УВ-12УР
Вилка М12
Розетка М12
Соединительный кабель
К14-12УВ-12УР-10
В наличии
Материал оболочки кабеля: PVC-ХЛ
Длина кабеля, м : 10
Тип разъема: Угловая вилка/Угловая розетка
Количество контактов: 4
7 661.60 ₽
Цена с НДС 22%
Соединительный кабель К14-12УВ-12УР-2
Соединительный кабель К14-12УВ-12УР-2
К14-12УВ-12УР
Вилка М12
Розетка М12
Соединительный кабель
К14-12УВ-12УР-2
В наличии
Материал оболочки кабеля: PVC-ХЛ
Длина кабеля, м : 2
Тип разъема: Угловая вилка/Угловая розетка
Количество контактов: 4
5 124.00 ₽
Цена с НДС 22%

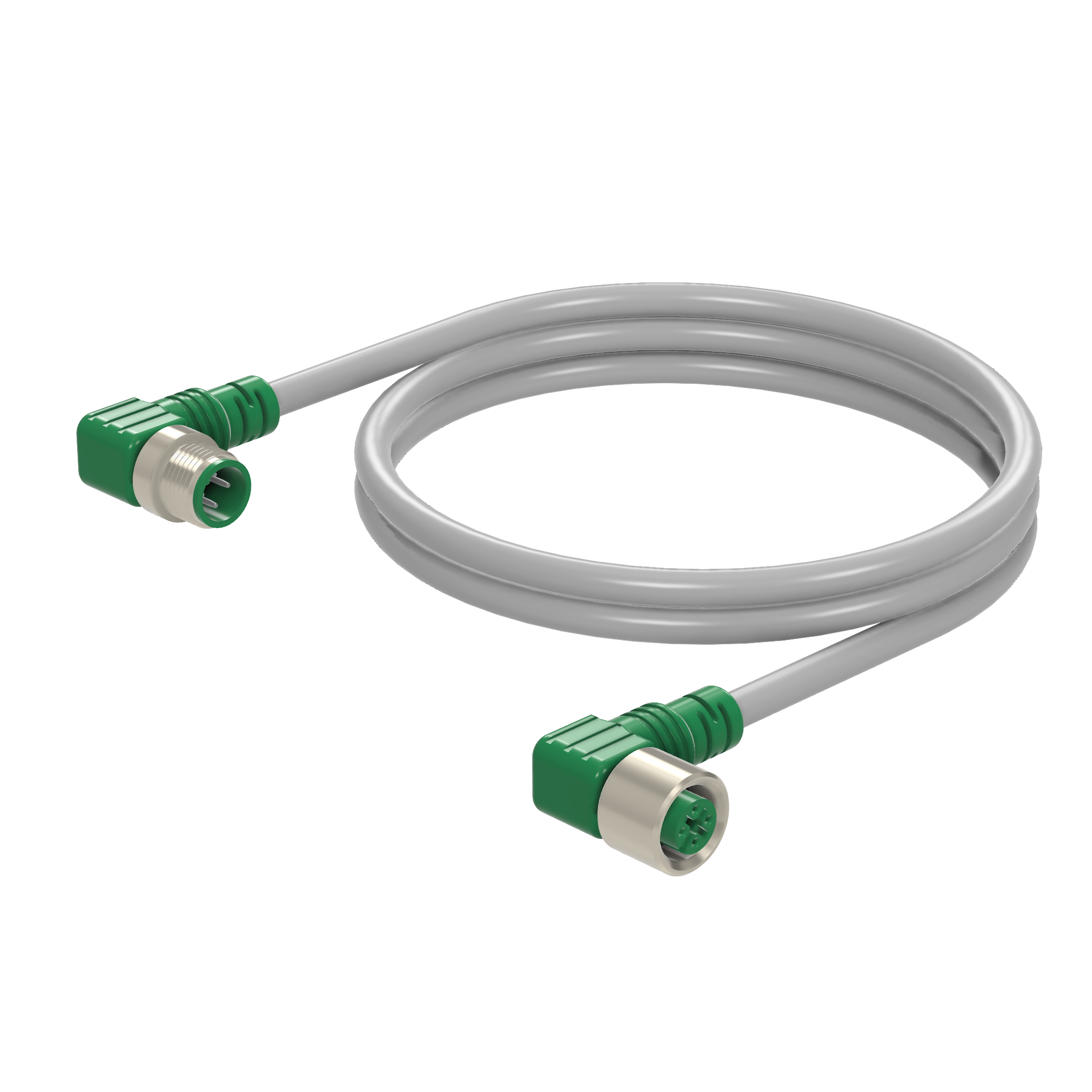

Соединительный кабель К14-12УВ-12УР-3
Соединительный кабель К14-12УВ-12УР-3
К14-12УВ-12УР
Вилка М12
Розетка М12
Соединительный кабель
К14-12УВ-12УР-3
В наличии
Материал оболочки кабеля: PVC-ХЛ
Длина кабеля, м : 3
Тип разъема: Угловая вилка/Угловая розетка
Количество контактов: 4
5 441.20 ₽
Цена с НДС 22%
Соединительный кабель К14-12УВ-12УР-5
Соединительный кабель К14-12УВ-12УР-5
К14-12УВ-12УР
Вилка М12
Розетка М12
Соединительный кабель
К14-12УВ-12УР-5
В наличии
Материал оболочки кабеля: PVC-ХЛ
Длина кабеля, м : 5
Тип разъема: Угловая вилка/Угловая розетка
Количество контактов: 4
6 075.60 ₽
Цена с НДС 22%
Соединительный кабель К14-12УВ-12УР-7
Соединительный кабель К14-12УВ-12УР-7
К14-12УВ-12УР
Вилка М12
Розетка М12
Соединительный кабель
К14-12УВ-12УР-7
В наличии
Материал оболочки кабеля: PVC-ХЛ
Длина кабеля, м : 7
Тип разъема: Угловая вилка/Угловая розетка
Количество контактов: 4
6 710.00 ₽
Цена с НДС 22%
К15-12ПВ-12ПР
К15-12ПВ-12ПР
Вилка М12
Розетка М12
Соединительный кабель
К15-12ПВ-12ПР-2
В наличии
Материал оболочки кабеля: PVC-ХЛ
Длина кабеля, м : 2
Тип разъема: Прямая вилка/Прямая розетка
Количество контактов: 5
5 124.00 ₽
Цена с НДС 22%
К15-12ПВ-12ПР
К15-12ПВ-12ПР
Вилка М12
Розетка М12
Соединительный кабель
К15-12ПВ-12ПР-3
В наличии
Материал оболочки кабеля: PVC-ХЛ
Длина кабеля, м : 3
Тип разъема: Прямая вилка/Прямая розетка
Количество контактов: 5
5 477.80 ₽
Цена с НДС 22%
ПР-12ПР
ПР-12 НО
Преобразователь сигнала
ПР-12ПР-1201-2
В наличии
Входной сигнал: PNP
Выходной сигнал: NPN
Максимальный ток нагрузки, мА: 500
Материал оболочки кабеля: PVC-ХЛ
Длина кабеля, м : 2
Тип разъема: Розетка
Тип корпуса: Прямой
Количество контактов: 3
Функция выхода: NO
2 781.60 ₽
Цена с НДС 22%
ПР-12ПР
ПР-12 НО
Преобразователь сигнала
ПР-12ПР-2101-2
В наличии
Входной сигнал: NPN
Выходной сигнал: PNP
Максимальный ток нагрузки, мА: 500
Материал оболочки кабеля: PVC-ХЛ
Длина кабеля, м : 2
Тип разъема: Розетка
Тип корпуса: Прямой
Количество контактов: 3
Функция выхода: NO
2 781.60 ₽
Цена с НДС 22%
Подберем модель
по вашим параметрам
Оставьте заявку, наш менеджер
свяжется с вами
Оставить заявку
С14-12УР-03
ПР-12 НО
Преобразователь сигнала
ПР-12УР-2101-2
В наличии
Входной сигнал: NPN
Выходной сигнал: PNP
Максимальный ток нагрузки, мА: 500
Материал оболочки кабеля: PVC-ХЛ
Длина кабеля, м : 2
Тип разъема: Розетка
Тип корпуса: Угловой
Количество контактов: 3
Функция выхода: NO
2 854.80 ₽
Цена с НДС 22%

Разъёмы М12: надежные решения для промышленного монтажа датчиков

В современной промышленной автоматизации надежность соединения часто является фактором, определяющим стабильность работы всей системы. Промышленные разъемы М12 являются мировым стандартом для подключения датчиков и исполнительных механизмов в условиях повышенных требований к защите от внешних воздействий. В данном разделе каталога представлена серия соединителей от российского производителя «СЕНСОР», включающая как блочные разъемы для стационарного монтажа, так и готовые кабельные сборки для гибкого подключения оборудования.

Ключевая роль разъёмов М12 в системах автоматизации

Разъемы М12 получили свое название по диаметру резьбовой части — 12 мм. Они обеспечивают быстрое и надежное подключение датчиков, исключая необходимость прокладки кабеля непосредственно к месту установки и последующей разводки проводов. Это критически важно для:

  • Модульности и обслуживания: Вышедший из строя датчик заменяется за секунды без демонтажа кабельной трассы.

  • Защиты от окружающей среды: Герметичные соединения (стандарт IP67) предотвращают попадание пыли, влаги и масел внутрь контактов.

  • Помехозащищенности: Конструкция обеспечивает надежный электрический контакт и экранирование.

Обзор продукции: типы и конструктивные особенности

Ассортимент соединителей М12 от Сенсора подразделяется на два основных типа, каждый из которых решает свои задачи при построении системы.

1. Блочные и разборные разъемы

Эти изделия предназначены для стационарного монтажа на корпус оборудования — шкафа управления, распределительной коробки, стенда. Они имеют резьбовую часть для крепления и контактные выводы с другой стороны для подключения к внутренней проводке.

Ключевые характеристики разъемов М12:

  • Монтажное исполнение: Фронтальное и тыловое.

  • Материал корпуса: Латунь никелированная — обеспечивает высокую механическую прочность и устойчивость к коррозии в промышленной среде.

  • Покрытие контактов: Серебро — гарантирует низкое переходное сопротивление и устойчивость к многократным циклам соединения.

  • Тип разъема: Вилка (папа) или розетка (мама).

  • Количество контактов: 4 или 5 — наиболее распространенные варианты для питания и передачи сигнала от стандартных датчиков (3- и 4-проводных).

  • Степень защиты: IP67 — полная пылезащита и защита от временного погружения в воду.

  • Длина кабеля: 0,5 м — это длина выводов (хвостовика) для внутреннего монтажа.

2. Соединительные кабели (кабельные сборки) М12

Готовые кабели с уже обжатыми с одной или двух сторон разъемами М12. Предназначены для создания гибких соединений между датчиком/исполнительным устройством и стационарной частью системы (блочным разъемом или контроллером).

Ключевые характеристики:

  • Тип: Соединительный кабель с одним/двумя разъемами.

  • Материал корпуса разъема: Полиуретан — ударопрочный и маслостойкий пластик.

  • Материал кабеля: PVC-ХЛ (поливинилхлорид, холодостойкий) — сохраняет гибкость при пониженных температурах.

  • Покрытие контактов: Серебро.

  • Количество контактов: от 2 до 5.

  • Тип разъема и конфигурация: Доступны варианты:

    • Прямая вилка / Прямая розетка: Оба разъема ориентированы по оси кабеля.

    • Прямая вилка / Угловая розетка: Розетка имеет изгиб под 90°, что позволяет экономить пространство или облегчает подключение в стесненных условиях.

    • Угловая вилка / Прямая розетка

    • Угловая вилка / Угловая розетка

  • Длина кабеля: Широкий выбор от 0,3 м до 10 м позволяет подобрать оптимальную длину для конкретной трассировки.

  • Материал стопорной гайки: Латунь никелированная — обеспечивает надежное механическое соединение и защиту от самооткручивания при вибрациях, или нержавеющая сталь.

  • Степень защиты: IP67.

Критерии выбора и применения разъёмов М12

При подборе разъёма М12 для вашей системы руководствуйтесь следующими правилами:

  • Определите необходимое количество контактов: Для стандартных 3-проводных датчиков (питание и выход PNP/NPN) достаточно 4-контактного разъема (один контакт часто резервный). Для датчиков с дополнительными функциями или интерфейсами (например, аналоговый выход, IO-Link) может потребоваться 5 контактов.
  • Выберите тип блочного разъема:

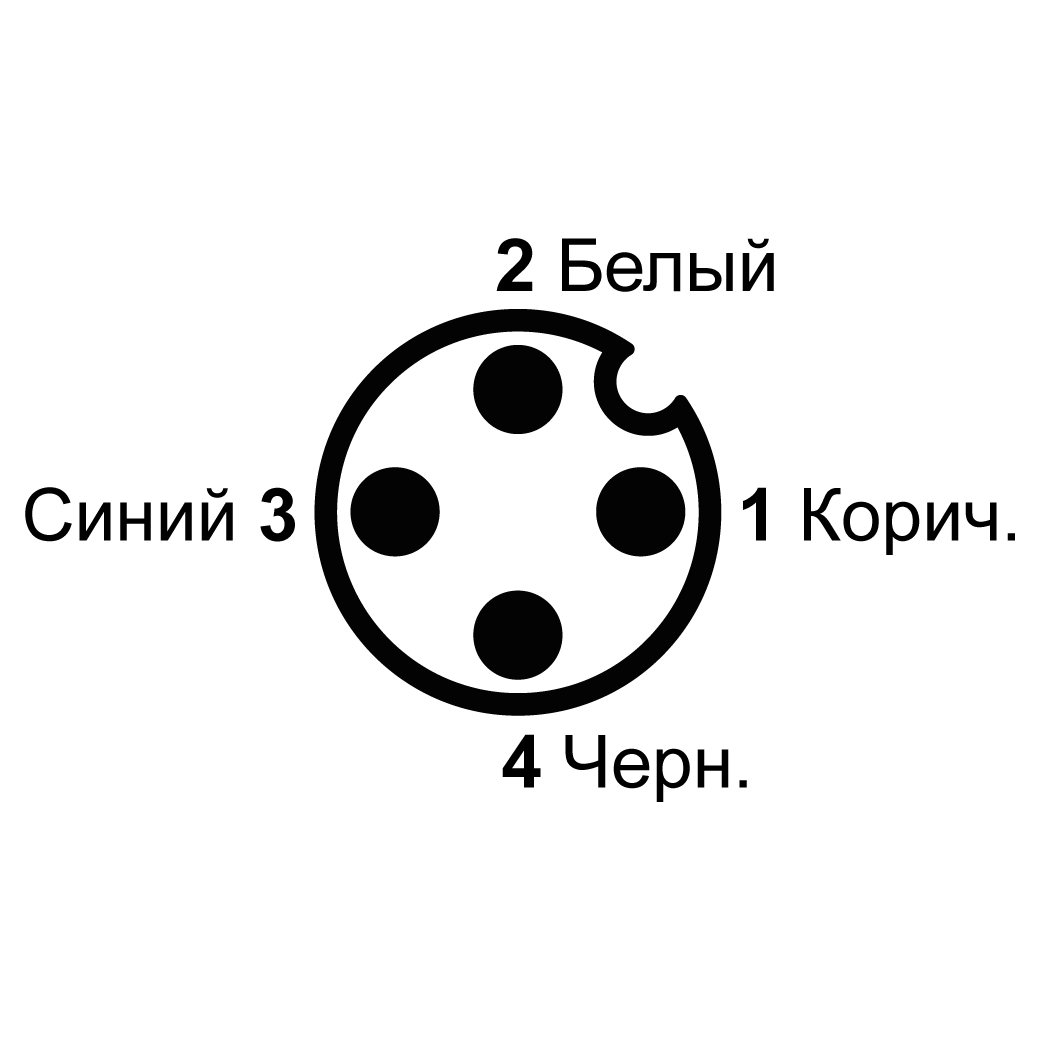

    • Вилка (штекер) устанавливается на корпус, если к нему будет подключаться ответная часть (розетка) от датчика или кабеля.

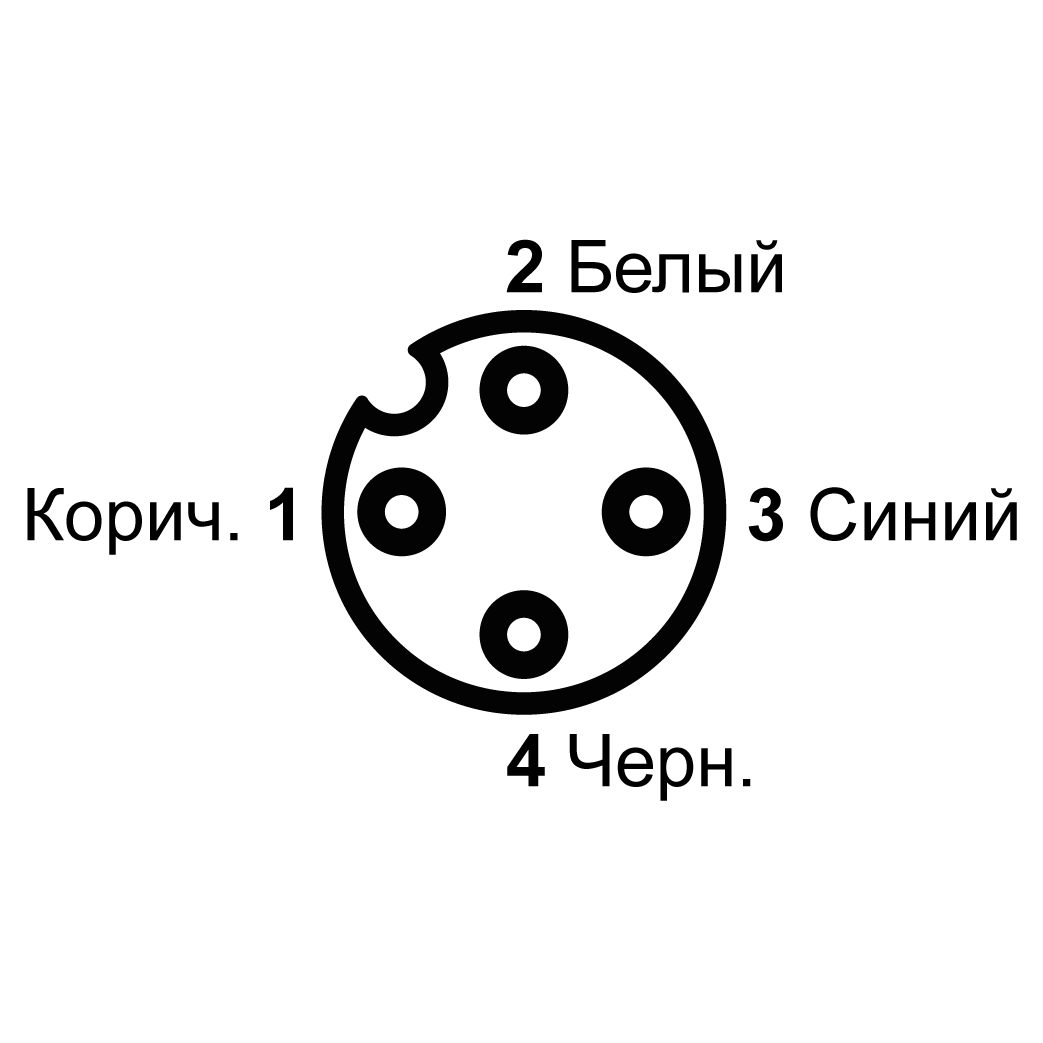

    • Розетка (гнездо) устанавливается на корпус, если к ней будет подключаться вилка.
  • Выберите конфигурацию кабельной сборки: Используйте угловые розетки в местах с ограниченным пространством или для снижения механической нагрузки на кабель при резких изгибах.
  • Рассчитайте длину кабеля: Измерьте расстояние от места установки датчика до распределительной коробки или контроллера, добавив небольшой запас (10-15 см) на изгибы и подключение.
  • Учитывайте условия среды: Для большинства общепромышленных применений IP67 и материалов (никелированная латунь, полиуретан, PVC-ХЛ) достаточно. Для агрессивных сред или пищевых производств могут потребоваться специальные исполнения (например, из нержавеющей стали).

Применение сертифицированных разъёмов М12 от «СЕНСОР» гарантирует не только физическую совместимость с датчиками (стандартная резьба М12), но и электромагнитную совместимость, а также надежную защиту от внешних воздействий. Это позволяет строить масштабируемые, ремонтопригодные и долговечные системы автоматизации.

Преимущества

опыт
Опыт работы
Более 30 лет на рынке в области технологий промышленной автоматизации.
ассортимент
Ассортимент
Более 3000 наименований серийно выпускаемых бесконтактных выключателей (датчиков).
Продукция
Продукция
Вся продукция сертифицирована и соответствует требованиям Технического регламента
ТР ТС 004/2011
ТР ТС 012/2011
ТР ТС 020/2011
Качество
Качество
Современное оборудование, высокие технологии, полный контроль на каждом этапе производственного процесса.

Сертификаты на продукцию компании Сенсор

Все сертификаты
ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)
ГОСТ Р ИСО 9001-2015 (ISO 9001:2015)
Сертификат соответствия ТР ТС 004/2011 | ТР ТС 020/2011
Сертификат соответствия ТР ТС 004/2011 | ТР ТС 020/2011
Сертификат соответствия ТР ТС 012/2011 серия ДВИ
Сертификат соответствия ТР ТС 012/2011 серия ДВИ
Сертификат функциональной безопасности уровня SIL2
Сертификат функциональной безопасности уровня SIL2
Сертификат соответствия ТР ТС 012/2011 серия БИА
Сертификат соответствия ТР ТС 012/2011 серия БИА
Сертификат соответствия ТР ТС 012/2011 серия Ех
Сертификат соответствия ТР ТС 012/2011 серия Ех
Сертификат функциональной безопасности SIL 3
Сертификат функциональной безопасности SIL 3
Собственное производство

Компания «СЕНСОР» — российский лидер в производстве, выпускающий Разъем М12 для промышленной автоматизации.

Мы производим серийно более 3000 видов и типоразмеров приборов. Их разрабатывают, изготавливают и проверяют наши сотрудники. Производственные площади занимают 10000 кв. метров с высокоточным оборудованием и станками. В их числе - фрезерные обрабатывающие центры, токарные станки с ЧПУ, термопластавтоматы, 3D-принтеры и автоматическая линия поверхностного монтажа печатных плат.
