ВБИ-М18-86Р-2113-С

Индуктивный датчик положения

ВБИ-М18-86Р-2113-С

Индуктивный датчик положения
Описание
Характеристики
Маркировка
Аналоги
Доставка
Вопрос ответ

Датчик индуктивный СЕНСОР серия ВБИ-М18

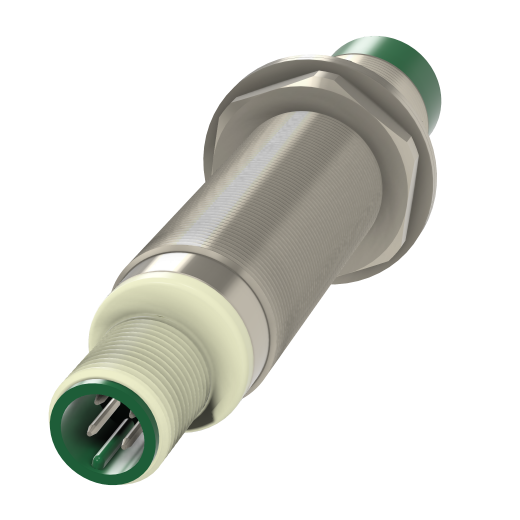

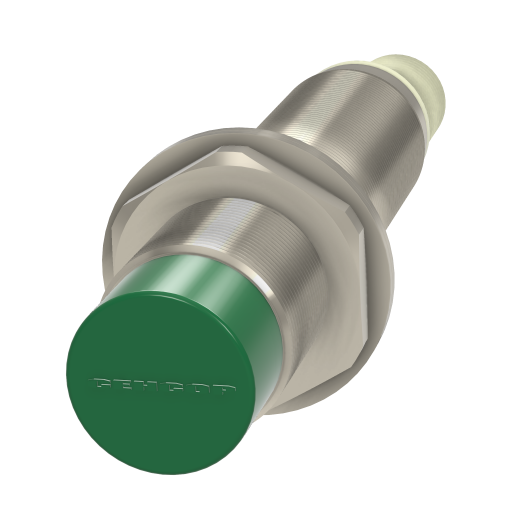

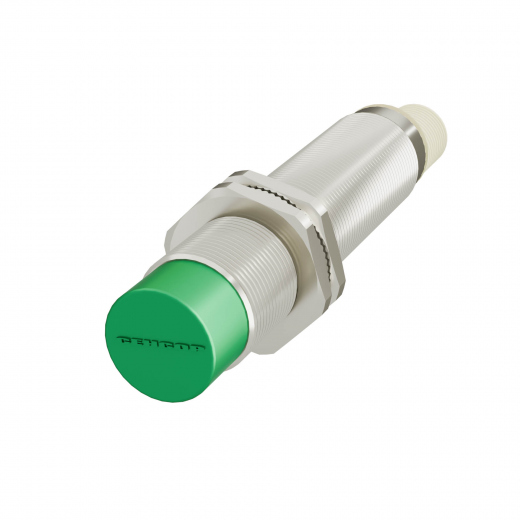

Индуктивный датчик ВБИ-М18-86Р-2113-С в цилиндрическом корпусе из никелированной латуни Ø18 мм, в общепромышленном исполнении.
Предназначен для надежного обнаружения металлических предметов бесконтактным способом.

Основное назначение

Применяются там, где требуется обнаружение равномерных движений - например в качестве бесконтактного переключателя (концевого индуктивного выключателя) для определения движущихся частей машин (станков), а также в качестве генератора импульсов и т.п.

Отличительные особенности

  • Способ подключения разъем M12×1;
  • Монтажное исполнение неутапливаемое;
  • Тактовая защита коммутационного элемента обеспечивает высокую надежность индуктивного датчика в тяжелых условиях эксплуатации.

Ключевые характеристики

  • Способен работать в широком диапазоне температур от -30…+70 °С;
  • Пылевлагонепроницаемость IP67;
  • Виброустойчивость (заливка компаундом);
  • Стандартное расстояние срабатывания 8 мм;
  • Рабочее напряжение 10-30 В DC;

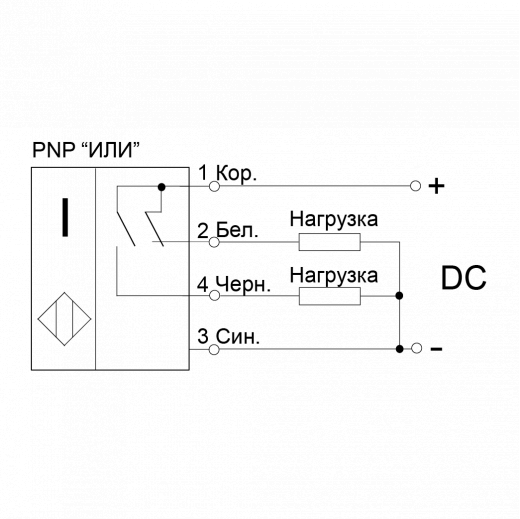

  • Схема выхода PNP;
  • Функция выхода НО/НЗ;
  • Светодиодная индикация состояния.
Индуктивные датчики серии ВБИ сертифицированы и соответствует требованиям Технического регламента
"О безопасности низковольтного оборудования" ТР ТС 004/2011
"Электромагнитная совместимость технических средств" ТР ТС 020/2011

Технические характеристики

Наименование
ВБИ-М18-86Р-2113-С
Исполнение
Общепромышленное
Тип корпуса
цилиндрический с резьбой
Размер корпуса
Ø 18 мм
Обозначение резьбы
M18
Конструкция корпуса
Длинный корпус
Монтажное исполнение
Неутапливаемое
Расстояние срабатывания Sn, мм
8
Гарантированный интервал срабатывания, мм
0-6,5
Рабочее напряжение, В
10-30 DC
Схема выхода
PNP
Функция выхода
НО/НЗ
Вид подключения
Разъем M12 × 1
Максимальный ток коммутационного элемента, мА
500
Частота переключения, Гц
300
Падение напряжения, не более, В
2
Остаточный ток, менее, мА
0,01
Индикация состояния
Светодиод, красный
Защита коммутационного элемента
Тактовая
Материал корпуса
Латунь никелированная
Материал активной поверхности
Полиамид
Категория применения коммутационного элемента
DC13
Степень защиты корпуса
IP67
Температура окружающей среды
-30…+70 °С

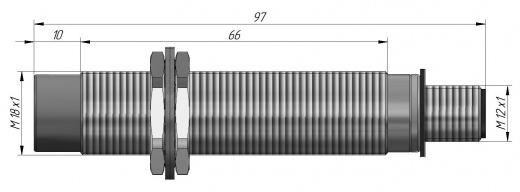

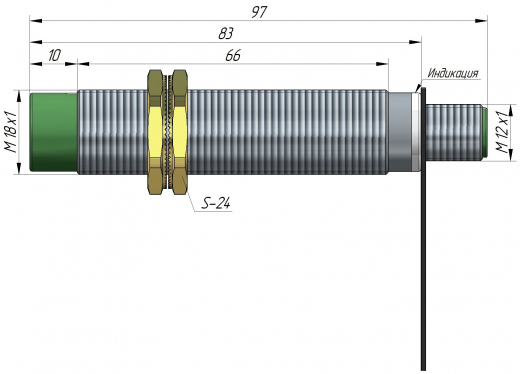

Габаритный размер, мм
M18 x 1 / L = 97
Максимальная масса изделия, не более, кг
0,15

Индуктивный датчик серия ВБИ
Цилиндрический корпус
Стандартное расстояние срабатывания

ВБИ
М
18
86
Р
2
1
1
3
С
BALLUFF:
BES016Y - BES 516-123-S4-C
TURCK:
Ni8-M18-VP4X-H1141
PEPPERL+FUCHS:
NBN8-18GM60-A2-V1
OMRON:
E2E2-X10MB1-M
SICK:
IME18-08NPPZC0S
AUTONICS:
PRCML18-8DP2
SCHNEIDER ELECTRIC:
XS2N18PC410D
SIEMENS:
3RG40 23-3CD00
РОССИЯ:
ISN EC4A-43P-8-LZS4
И11-NO/NC-PNP-Р

Способ получения товара

Самовывоз
Отгрузка товаров из наличия на складе производится на следующий рабочий день с момента зачисления денег на счет продавца.
Пункты самовывоза:

  • Свердловская обл., г. Екатеринбург, ул.Шефская, д.62
    Время работы: 9.00 до 17.00
  • Свердловская обл., г. Екатеринбург, ул.Учителей, 44
    Время работы: 9.00 до 15.00

При получении товара, у представителя юридического лица должна быть доверенность с печатью от компании-плательщика или сама печать.
Частные покупатели (физические лица) для получения товара должны предъявить паспорт.

Бесплатная доставка
Осуществляется почтой России в любой населенный пункт РФ до почтового отделения.

Доставка за счет покупателя
Транспортными компаниями: Деловые Линии, Экспресс-авто, ПЭК, КИТ, Байкал-Сервис, ЖелДорЭкспедиция.
Доставка до терминала транспортной компании в городе Екатеринбурге осуществляется бесплатно.

Доставка в ближнее зарубежье: Казахстан, Беларусь, Киргизия, Армения, осуществляется за счет покупателя.
Забор груза производится транспортной (курьерской компанией) по адресу г. Екатеринбург, ул. Шефская, 62.
Сумма доставки может включаться в цену продукции, при выставлении счета.

Так же заказчик может самостоятельно заказать транспортную компанию и оплатить ее услуги.

Подскажите, есть ли сертификат соответствия на вашу продукцию?

Вся продукция, выпускаемая компанией СЕНСОР имеет сертификаты соответствия ТР ТС ЕАЭС (Евразийский экономический союз):

ТР ТС 004/2011 – О безопасности низковольтного оборудования;
ТР ТС 020/2011 – Электромагнитная совместимость технических средств;
ТР ТС 012/2011 – О безопасности оборудования для работы во взрывоопасных средах.

В разработываемой нами конструкции рассматривается возможность применения датчиков бесконтактных индуктивных ВБИ. Материал, из которого изготовлен объект воздействия - сталь 08Х18Н10Т или 12Х18Н10Т. Возможна ли корректная работа данных датчиков с этими материалами и если да, то какой поправочный коэффициент надо использовать.

При работе индуктивных датчиков серии ВБИ с объектами воздействия из различных металлов и сплавов, расстояния срабатывания могут уменьшаться, для предварительных расчетов можно использовать следующие поправочные коэффициенты:

  • нержавеющая сталь - 0,8;
  • латунь - 0,5;
  • алюминий - 0,5;
  • медь - 0,48.
