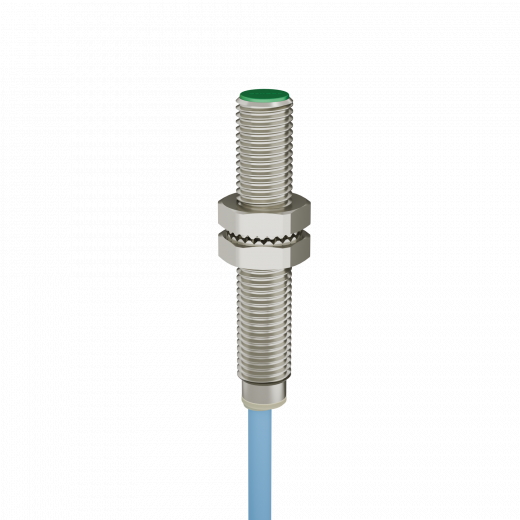

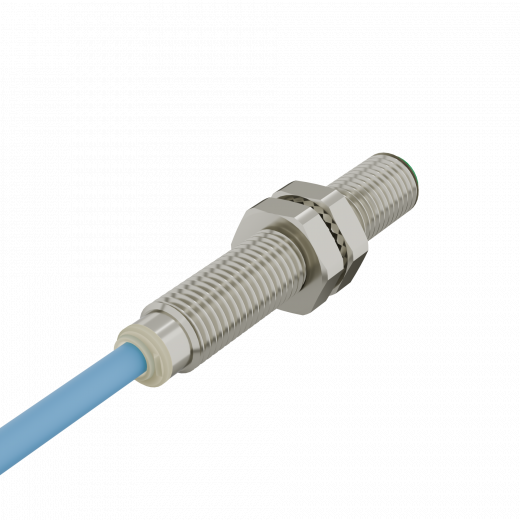

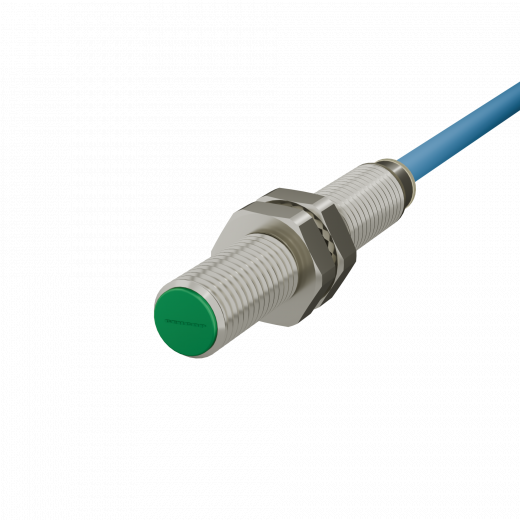

ДВИ-М08-45У-1130-Х

Индуктивный датчик положения взрывозащищенный

ДВИ-М08-45У-1130-Х

Индуктивный датчик положения взрывозащищенный
Описание
Характеристики
Маркировка
Аналоги
Доставка
Вопрос ответ

Индуктивный датчик NAMUR серия ДВИ

Индуктивный датчик взрывозащищенный ДВИ-М08-45У-1130-Х в цилиндрическом корпусе из никелированной латуни Ø8 мм, стандарт NAMUR, спроектирован с видом взрывозащиты искробезопасная электрическая цепь «ia» способен работать при низких значениях напряжения и тока.
Предназначен для надежного обнаружения металлических предметов бесконтактным способом во взрывоопасных зонах.
Широко применяется в подземных выработках шахт и рудников и их наземных сооружений во взрывоопасных зонах классов 0, 1, 2 и 20, 21, 22 категорий взрывоопасных смесей IIA, IIB и IIC, а также содержащих взрывоопасную пыль подгрупп IIIA, IIIB и IIIC.

Основное назначение

Применяются там, где требуется обнаружение равномерных движений - например в качестве бесконтактного переключателя (концевого индуктивного выключателя) для определения движущихся частей машин (станков), а также в качестве генератора импульсов и т.п.

Отличительные особенности

    Маркировка взрывозащиты:
  • 0Ex ia IIC T6 Ga X (для взрывоопасных зон 0, 1 и 2);
  • Ex ia IIIC T80°C Da X (для взрывоопасных зон 20, 21 и 22);
  • РО Ex ia I Ma X (для шахт и рудников);
  • Способ подключения встроенный кабель;
  • Монтажное исполнение утапливаемое.

Ключевые характеристики

  • Способен работать в широком диапазоне температур от -25…+80 °С;
  • Пылевлагонепроницаемость IP67;
  • Виброустойчивость (заливка компаундом);
  • Стандартное расстояние срабатывания 1,5 мм;
  • Рабочее напряжение 8,2 В DC;
  • Стандарт NAMUR;
  • Вид взрывозащиты «ia» искробезопасная электрическая цепь.
Индуктивные датчики NAMUR серии ДВИ сертифицированы и соответствует требованиям Технического регламента
"О безопасности оборудования для работы во взрывоопасных зонах" ТР ТС 012/2011

Технические характеристики

Наименование
ДВИ-М08-45У-1130-Х
Вид взрывозащиты
«ia» искробезопасная электрическая цепь
Тип корпуса
Цилиндрический с резьбой
Конструкция корпуса
Средний корпус
Обозначение резьбы
M8 x 1
Размер корпуса
Ø 8 мм
Монтажное исполнение
Утапливаемое
Расстояние срабатывания Sn, мм
1,5
Гарантированный интервал срабатывания, мм
0-1,2
Рабочее напряжение, В
8,2 DC
Схема выхода
NAMUR
Маркировка взрывозащиты
PO Ex ia I Ma X (рудничное особовзрывобезопасное)
Ex ia IIIC T80°C Da X (для пылевых сред)
0Ex ia IIC T6 Ga X (для газовых сред)
Вид подключения
Кабель
Длина кабеля, м
2
Частота переключения, Гц
2000
Индикация состояния
Отсутствует
Материал корпуса
Латунь никелированная
Материал активной поверхности
Полиамид
Материал кабеля
ПВС
Степень защиты корпуса
IP67
Температура окружающей среды
-25…+80 °C

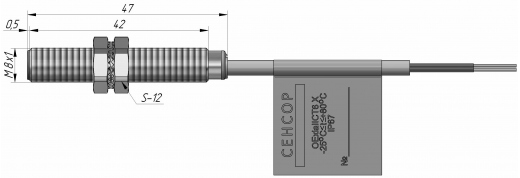

Габаритный размер, мм
M8 x 1 / L = 47

Индуктивный датчик серия ДВИ (стандарт NAMUR)
Материал корпуса никелированная латунь

ДВИ
М
08
45
У
1
1
3
0
Х
PEPPERL+FUCHS:
NJ1,5-8GM-N-V1
IFM Electronic:
NE5001 - IEA2001-N/1D/1G
AECO SENSORS:
SI8-N1 H1 AGD1
SI8-N1 LC10 AGD1
SI8-N1 LC5 AGD1
SI8-N1 AGD1
РОССИЯ:
ISB B11B-1,5-N
BAUMER:
IFRM 08X9503

Способ получения товара

Самовывоз
Отгрузка товаров из наличия на складе производится на следующий рабочий день с момента зачисления денег на счет продавца.
Пункты самовывоза:

  • Свердловская обл., г. Екатеринбург, ул.Шефская, д.62
    Время работы: 9.00 до 17.00
  • Свердловская обл., г. Екатеринбург, ул.Учителей, 44
    Время работы: 9.00 до 15.00

При получении товара, у представителя юридического лица должна быть доверенность с печатью от компании-плательщика или сама печать.
Частные покупатели (физические лица) для получения товара должны предъявить паспорт.

Бесплатная доставка
Осуществляется почтой России в любой населенный пункт РФ до почтового отделения.

Доставка за счет покупателя
Транспортными компаниями: Деловые Линии, Экспресс-авто, ПЭК, КИТ, Байкал-Сервис, ЖелДорЭкспедиция.
Доставка до терминала транспортной компании в городе Екатеринбурге осуществляется бесплатно.

Доставка в ближнее зарубежье: Казахстан, Беларусь, Киргизия, Армения, осуществляется за счет покупателя.
Забор груза производится транспортной (курьерской компанией) по адресу г. Екатеринбург, ул. Шефская, 62.
Сумма доставки может включаться в цену продукции, при выставлении счета.

Так же заказчик может самостоятельно заказать транспортную компанию и оплатить ее услуги.

Подскажите, есть ли сертификат соответствия на вашу продукцию?

Вся продукция, выпускаемая компанией СЕНСОР имеет сертификаты соответствия ТР ТС ЕАЭС (Евразийский экономический союз):

ТР ТС 004/2011 – О безопасности низковольтного оборудования;
ТР ТС 020/2011 – Электромагнитная совместимость технических средств;
ТР ТС 012/2011 – О безопасности оборудования для работы во взрывоопасных средах.

Нужен датчик контроля положения объекта во взрывоопасной зоне класса 0.

Для применения во взрывоопасных зонах класса 0 можно применять индуктивные датчики серия ДВИ во взрывозащищенном исполнении с видом взрывозащиты
искробезопасная электрическая цепь «ia» (стандарт NAMUR).

Маркировка взрывозащиты:

  • PO Ex ia I Ma X (рудничное особовзрывобезопасное);
  • Ex ia IIIC T80°C Da X (для пылевых сред);
  • 0Ex ia IIC T6 Ga X (для газовых сред).
